Direktanbauseilwinden

Direkt zur vollen Leistung

Steckbare Direktanbauseilwinden ermöglichen auch bei kompakten Schleppern große Zugleistung. Dies wird durch einen tiefen Anbau an den Schlepper erreicht. Der Antrieb erfolgt dabei direkt auf den Zapfwellenstummel des Schleppers. Die tiefe Einbaulage ermöglicht zudem eine optimale Standsicherheit sowie perfekte Sicht auf die Abstützung aus der Kabine.

Schlang & Reichart Direktanbauseilwinden werden über eine Adapterplatte im Anhängebock an den Schlepper angebaut und können somit mit unterschiedlichen Anbauplatten schnell und einfach an verschiedene Schlepperfabrikate angebaut werden. Durch den Konsolenanbau bleibt der Schlepper beim Beiseilen, zum größten Teil, frei von Belastungen. Die optimierte Konsole ermöglicht außerdem, dass die Seilwinde schnell, einfach und ohne ein externes Hubgerät an- bzw. abgebaut werden kann. Lediglich eine Abstellstütze ist dafür notwendig.

Schwerpunktgünstig

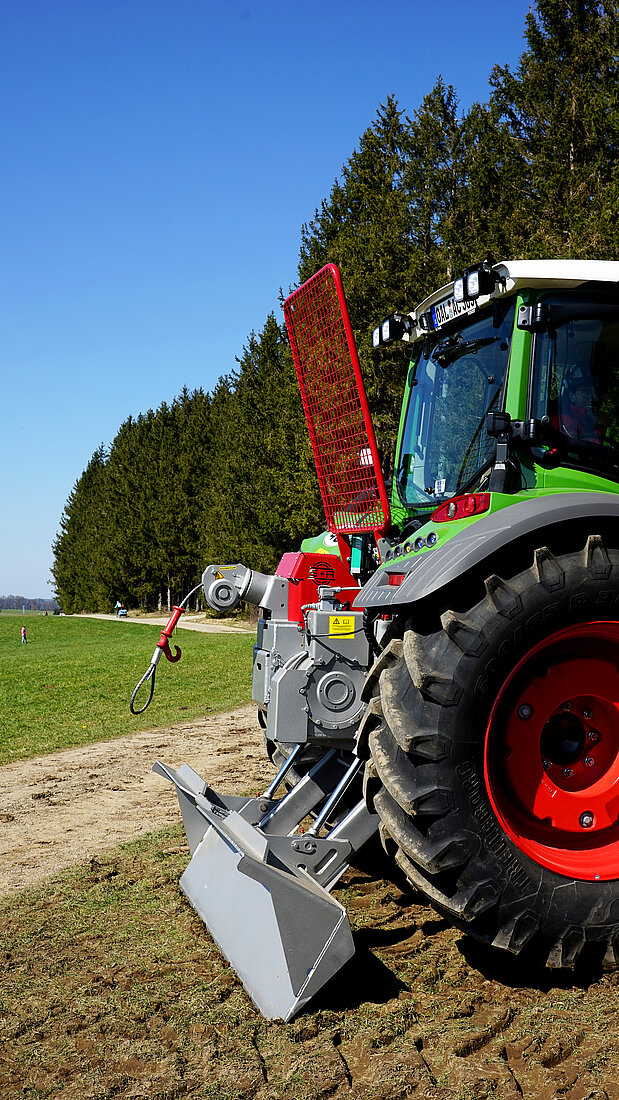

Der tiefe Anbau der Schlang & Reichart Direktanbauseilwinden ermöglicht größere Leistung mit Kompaktschleppern.

Produktanfrage

Technische Details Direktanbauseilwinden

Die Konsole

Die Direktanbauseilwinde wird über eine Aufnahmeplatte, die schlepperseitig im Anhängebock fixiert wird, schnell und einfach an den Schlepper angebaut. Der Anbau ist somit universell und an allen Schleppern mit höhenverstellbarer Anhängeschiene möglich.

Jede Direktanbauwinde kann an verschiedene Schlepperfabrikate angebaut werden. Dafür ist nur eine zusätzliche fabrikatsbezogene Adapterplatte im Anhängebock erforderlich.

An- und Abbau

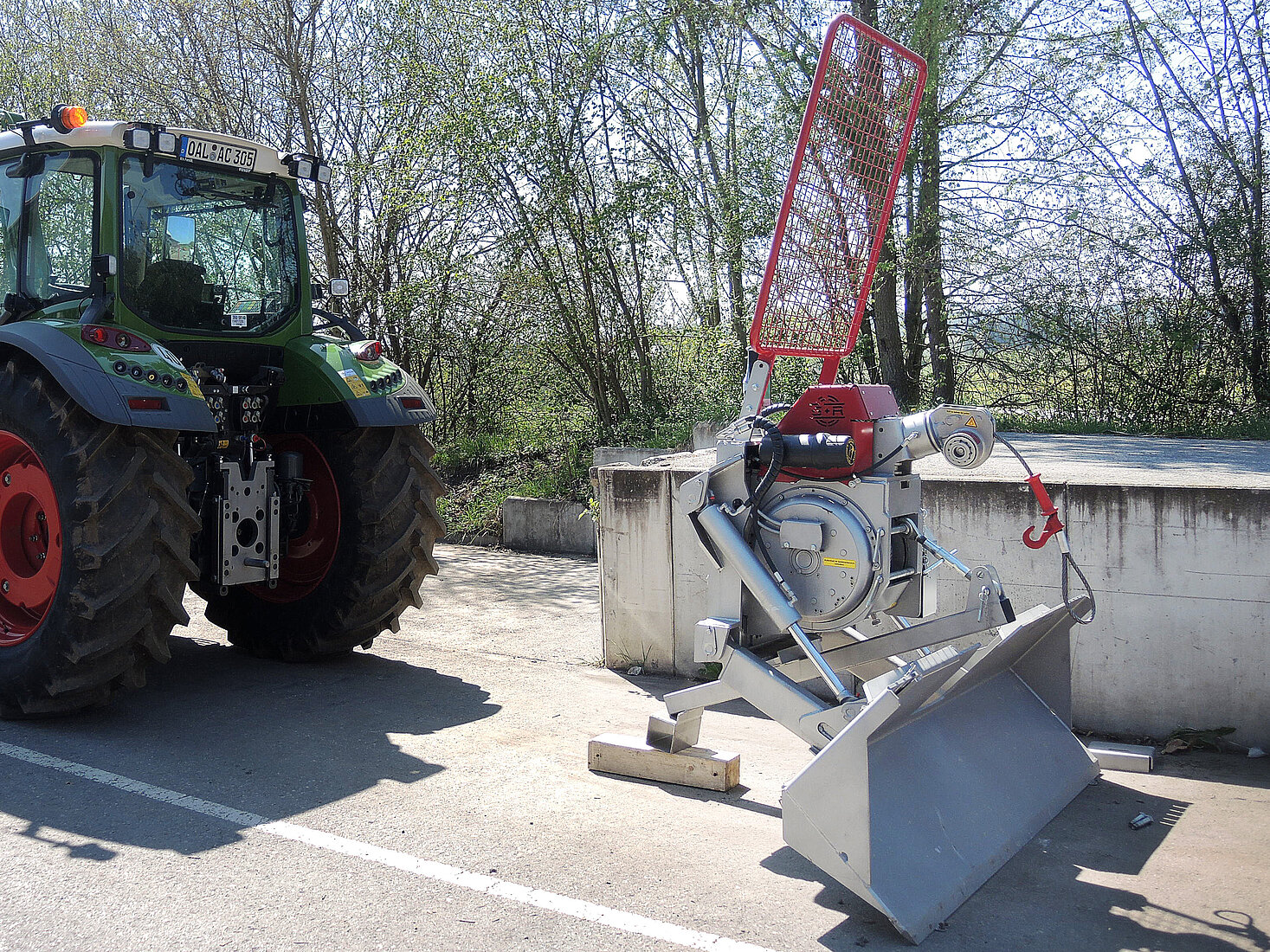

In wenigen Minuten und ohne zusätzliches Hebegerät kann die Direktanbauseilwinde an den Schlepper an- bzw. abgebaut werden. Es wird lediglich eine mitgelieferte Abstellstütze benötigt.

Details zum Seilwindenaggregat

Alle technischen Merkmale und Vorteile der Schlang & Reichart Getriebeseilwinden finden sich auch in den Direkt- und Festanbauseilwinden wieder.

Mehr erfahren

Technische Daten Direktanbauseilwinden

	DAW612	DAW711	DAW861	DAW1011
Jetzt individuell zusammenstellen	Konfigurator	Konfigurator	Konfigurator	Konfigurator
Zugkraft untere Seillage	2x 61 kN	71 kN	86 kN	105 kN
Zugkraft obere Seillage	2x 42 kN	51 kN	61 kN	74 kN
Maximal empfohlene Seillänge	Ø 11 mm x 140 m (je Trommel)	Ø 12 mm x 120 m	Ø 13 mm x 150 m	Ø 15 mm x 100 m
Schnecke- und Stirnradgetriebe im Ölbad
Mehrscheiben-Lamellenkupplung	Sintermetall	Sintermetall	Sintermetall	Sintermetall
Mehrscheiben-Lamellenbremse	Organische Bremsbeläge	Organische Bremsbeläge	Organische Bremsbeläge	Organische Bremsbeläge
Mittlere Seilgeschwindigkeit bei 540^-1	0,6 ^m/_s	0,6 ^m/_s	0,4 ^m/_s	0,4 ^m/_s
Schwenkrolle mit Seileinlaufbremse
Seilverteilung
Anpressrolle
Forstfunkanlage	HBC Patrol elektr. Kabelsteuerung gem. UVV mit 5 mtr. Steuerkabel für Funk vorbereitet
Bergstütze (Breite)	1.800 mm mit Hub- und Druckzylinder	1.800 mm mit Hub- und Druckzylinder	1.800 mm mit Hub- und Druckzylinder	1.800 mm mit Hub- und Druckzylinder
Schutzgitter	für Kabinenscheibe gem. UVV
Abstellfuss und Anbauplatte für Schlepper
Abschleppkupplung steckbar
Sicherheitsprüfung	nach KWF und CE-Richtlinien	nach KWF und CE-Richtlinien	nach KWF und CE-Richtlinien	nach KWF und CE-Richtlinien
Optionale Seilwindenausstattung
TWIN Seilausstoß	optional	optional	optional	optional
Lastsenkventil mit Handrad	optional	optional	optional	optional
Prop. Bremsventil über Funksteuerung	optional	optional	optional	optional
Bergstütze 2.000 mm	optional	optional	optional	optional
Bergstütze 2.200 mm	optional	optional	optional	optional

Konfigurieren Sie jetzt Ihre neue Direktanbauseilwinde

Wählen Sie ihr Modell und das gewünschte Zubehör aus. Sie erhalten direkt online den Preis für Ihre Wunschkonfiguration. Fordern Sie gleich im Konfigurator Ihr persönliches Angebot an.

Sie haben Fragen? Unsere Verkaufsberater helfen Ihnen gerne weiter. Ansprechpartner finden

Modell

Bezeichnung

Auswahl

Direktanbauseilwinde DAW 711

Technische Daten	DAW 711
Zugkraft untere Seillage	71 kN
Zugkraft obere Seillage	51 kN
Mittlere Seilgeschwindigkeit bei 540 min.^-1	0,6 ^m/_s
Kupplung	Mehrscheiben-Sintermetall-Lamellenkupplung
Bremse	Organsiche Bremsbeläge
Antrieb	Schnecken- und Stirnradgetriebe im Ölbad
Ölversorgung	Hydraulische Eigenversorgung mit integrierter Kolbenpumpe
Seilverteilung	✔
Schwenkrolle mit Seileinlaufbremse	✔
Funkanlage	HBC 510 Patrol T eletkr. Kabelsteuerung gem. UVV mit 5 Meter Steuerkabel fü Funk vorbereitet
Bergstützbreite	1.800 mm - mit Hub- und Druckzylinder
Schutzgitter	für Kabinenscheibe gem. UVV
Abstellfuß und Anbauplatte für Schlepper	✔
Abschleppkupplung steckbar	✔
Sicherheitsprüfung	nach KWF und CE-Richtlinien
Gewicht ohne Seil	ca. 840 kg

Direktanbauseilwinde DAW 861

Technische Daten	DAW 861
Zugkraft untere Seillage	86 kN
Zugkraft obere Seillage	61 kN
Mittlere Seilgeschwindigkeit bei 540 min.^-1	0,6 ^m/_s
Kupplung	Mehrscheiben-Sintermetall-Lamellenkupplung
Bremse	Mehrscheiben-Sintermetall-Lamellenbremse
Antrieb	Schnecken- und Stirnradgetriebe im Ölbad
Ölversorgung	Hydraulische Eigenversorgung mit integrierter Kolbenpumpe
Seilverteilung	✔
Schwenkrolle mit Seileinlaufbremse	✔
Funkanlage	HBC 510 Patrol T eletkr. Kabelsteuerung gem. UVV mit 5 Meter Steuerkabel fü Funk vorbereitet
Bergstützbreite	1.800 mm - mit Hub- und Druckzylinder
Schutzgitter	für Kabinenscheibe gem. UVV
Abstellfuß und Anbauplatte für Schlepper	✔
Abschleppkupplung steckbar	✔
Sicherheitsprüfung	nach KWF und CE-Richtlinien
Gewicht ohne Seil	ca. 870 kg

Direktanbauseilwinde DAW 1011

Technische Daten	DAW 1011
Zugkraft untere Seillage	105 kN
Zugkraft obere Seillage	74 kN
Mittlere Seilgeschwindigkeit bei 540 min.^-1	0,4 ^m/_s
Kupplung	Mehrscheiben-Sintermetall-Lamellenkupplung
Bremse	Organische Bremsbeläge
Antrieb	Schnecken- und Stirnradgetriebe im Ölbad
Ölversorgung	Hydraulische Eigenversorgung mit integrierter Kolbenpumpe
Seilverteilung	✔
Schwenkrolle mit Seileinlaufbremse	✔
Funkanlage	HBC 510 Patrol T eletkr. Kabelsteuerung gem. UVV mit 5 Meter Steuerkabel fü Funk vorbereitet
Bergstützbreite	1.800 mm - mit Hub- und Druckzylinder
Schutzgitter	für Kabinenscheibe gem. UVV
Abstellfuß und Anbauplatte für Schlepper	✔
Abschleppkupplung steckbar	✔
Sicherheitsprüfung	nach KWF und CE-Richtlinien
Gewicht ohne Seil	ca. 1.040 kg

Direktanbauseilwinde DAW 612

Technische Daten	DAW 612
Zugkraft untere Seillage	2 x 61 kN
Zugkraft obere Seillage	2 x 42 kN
Mittlere Seilgeschwindigkeit bei 540 min.^-1	0,6 ^m/_s
Kupplung	Mehrscheiben-Sintermetall-Lamellenkupplung
Bremse	Organische Bremsbeläge
Antrieb	Schnecken- und Stirnradgetriebe im Ölbad
Ölversorgung	Hydraulische Eigenversorgung mit integrierter Kolbenpumpe
Seilverteilung	✔
Schwenkrolle mit Seileinlaufbremse	✔
Funkanlage	HBC 511 Patrol D eletkr. Kabelsteuerung gem. UVV mit 5 Meter Steuerkabel fü Funk vorbereitet
Bergstützbreite	1.800 mm - mit Hub- und Druckzylinder
Schutzgitter	für Kabinenscheibe gem. UVV
Abstellfuß und Anbauplatte für Schlepper	✔
Abschleppkupplung steckbar	✔
Sicherheitsprüfung	nach KWF und CE-Richtlinien
Gewicht ohne Seil	ca. 910 kg

Zubehörprogramm Elemente öffnen Elemente schließen

Bezeichnung	Auswahl
TWIN Seilausstoß
Der Seilausstoß, der über die hydraulische Eigenversorgung der Seilwinde gespeist wird, erhöht den Bedienkomfort und verbessert die Seilwickelqualität auf der Seiltrommel. Nach der Aktivierung wird das Seil durch zwei drehmomentstarke Hydraulikmotoren ausgestoßen. Diese sichern einen optimalen Seilausstoß auch bei Seilverschmutzungen oder -schäden.
Lastsenkventil mit Handrad
Das Lastsenkventil ermöglicht es ein unter Spannung stehendes Seil dosiert zu entlasten und abzulassen. Bei Sicherheitsfällungen ist dies unabdingbar. Um Störungen zu vermeiden arbeitet die Seilwinde mit einem separaten Ölkreislauf samt Filtereinheit, der über eine Kolbenpumpe gespeist wird und alle hydraulischen Funktionen bedient.
Seil-Rückholwinde
Die Hilfsseilwinde erleichtert das Seilen in anspruchsvollem Gelände. Das Verfahren ist dabei einfach und effektiv zugleich. Die Steuerung erfolgt ergonomisch über Funk. Zugkraft: 300 kg Freilauf für schnellen Seilauszug Seillänge: 300 m, Kunststoffseil inkl. Karabiner, Umlenkrolle, Baumgurt, Funksteuerung
Anti-Kipp-System AKS 2515 Mini
Proportionalbremssteuerung über Funk
Elektrische Motordrehzahlverstellung über Stellmotor

Bergstütze Elemente öffnen Elemente schließen

Bezeichnung	Auswahl
Bergstütze 1.800 mm (Serie)
Bergstütze 2.000 mm
Bergstütze 2.200 mm

Zubehörprogramm Elemente öffnen Elemente schließen

Bezeichnung	Auswahl
TWIN Seilausstoß
Der Seilausstoß, der über die hydraulische Eigenversorgung der Seilwinde gespeist wird, erhöht den Bedienkomfort und verbessert die Seilwickelqualität auf der Seiltrommel. Nach der Aktivierung wird das Seil durch zwei drehmomentstarke Hydraulikmotoren ausgestoßen. Diese sichern einen optimalen Seilausstoß auch bei Seilverschmutzungen oder -schäden.
Lastsenkventil mit Handrad
Das Lastsenkventil ermöglicht es ein unter Spannung stehendes Seil dosiert zu entlasten und abzulassen. Bei Sicherheitsfällungen ist dies unabdingbar. Um Störungen zu vermeiden arbeitet die Seilwinde mit einem separaten Ölkreislauf samt Filtereinheit, der über eine Kolbenpumpe gespeist wird und alle hydraulischen Funktionen bedient.
Seil-Rückholwinde
Die Hilfsseilwinde erleichtert das Seilen in anspruchsvollem Gelände. Das Verfahren ist dabei einfach und effektiv zugleich. Die Steuerung erfolgt ergonomisch über Funk. Zugkraft: 300 kg Freilauf für schnellen Seilauszug Seillänge: 300 m, Kunststoffseil inkl. Karabiner, Umlenkrolle, Baumgurt, Funksteuerung
Anti-Kipp-System AKS 2515 Mini
Proportionalbremssteuerung über Funk
Elektrische Motordrehzahlverstellung über Stellmotor

Bergstütze Elemente öffnen Elemente schließen

Bezeichnung	Auswahl
Bergstütze 1.800 mm (Serie)
Bergstütze 2.000 mm
Bergstütze 2.200 mm

Zubehörprogramm Elemente öffnen Elemente schließen

Bezeichnung	Auswahl
TWIN Seilausstoß
Der Seilausstoß, der über die hydraulische Eigenversorgung der Seilwinde gespeist wird, erhöht den Bedienkomfort und verbessert die Seilwickelqualität auf der Seiltrommel. Nach der Aktivierung wird das Seil durch zwei drehmomentstarke Hydraulikmotoren ausgestoßen. Diese sichern einen optimalen Seilausstoß auch bei Seilverschmutzungen oder -schäden.
Lastsenkventil mit Handrad
Das Lastsenkventil ermöglicht es ein unter Spannung stehendes Seil dosiert zu entlasten und abzulassen. Bei Sicherheitsfällungen ist dies unabdingbar. Um Störungen zu vermeiden arbeitet die Seilwinde mit einem separaten Ölkreislauf samt Filtereinheit, der über eine Kolbenpumpe gespeist wird und alle hydraulischen Funktionen bedient.
Seil-Rückholwinde
Die Hilfsseilwinde erleichtert das Seilen in anspruchsvollem Gelände. Das Verfahren ist dabei einfach und effektiv zugleich. Die Steuerung erfolgt ergonomisch über Funk. Zugkraft: 300 kg Freilauf für schnellen Seilauszug Seillänge: 300 m, Kunststoffseil inkl. Karabiner, Umlenkrolle, Baumgurt, Funksteuerung
Anti-Kipp-System AKS 2515 Mini
Proportionalbremssteuerung über Funk
Elektrische Motordrehzahlverstellung über Stellmotor

Bergstütze Elemente öffnen Elemente schließen

Bezeichnung	Auswahl
Bergstütze 1.800 mm (Serie)
Bergstütze 2.000 mm
Bergstütze 2.200 mm

Bezeichnung	Auswahl
Lastsenkventil mit Handrad (1. Trommel)
Das Lastsenkventil ermöglicht es ein unter Spannung stehendes Seil dosiert zu entlasten und abzulassen. Bei Sicherheitsfällungen ist dies unabdingbar. Um Störungen zu vermeiden arbeitet die Seilwinde mit einem separaten Ölkreislauf samt Filtereinheit, der über eine Kolbenpumpe gespeist wird und alle hydraulischen Funktionen bedient.
Lastsenkventil mit Handrad (2. Trommel)
Das Lastsenkventil ermöglicht es ein unter Spannung stehendes Seil dosiert zu entlasten und abzulassen. Bei Sicherheitsfällungen ist dies unabdingbar. Um Störungen zu vermeiden arbeitet die Seilwinde mit einem separaten Ölkreislauf samt Filtereinheit, der über eine Kolbenpumpe gespeist wird und alle hydraulischen Funktionen bedient.
Seil-Rückholwinde
Die Hilfsseilwinde erleichtert das Seilen in anspruchsvollem Gelände. Das Verfahren ist dabei einfach und effektiv zugleich. Die Steuerung erfolgt ergonomisch über Funk. Zugkraft: 300 kg Freilauf für schnellen Seilauszug Seillänge: 300 m, Kunststoffseil inkl. Karabiner, Umlenkrolle, Baumgurt, Funksteuerung
Anti-Kipp-System AKS 2515 Mini (1. Trommel)
Anti-Kipp-System AKS 2515 Mini (2. Trommel)
Proportionalbremssteuerung über Funk (1. Trommel)
Proportionalbremssteuerung über Funk (2. Trommel)
Elektrische Motordrehzahlverstellung über Stellmotor

Bezeichnung	Auswahl
Ohne Seilausstoß
TWIN-Seilausstoß eine Trommel
Der Seilausstoß, der über die hydraulische Eigenversorgung der Seilwinde gespeist wird, erhöht den Bedienkomfort und verbessert die Seilwickelqualität auf der Seiltrommel. Nach der Aktivierung wird das Seil durch zwei drehmomentstarke Hydraulikmotoren ausgestoßen. Diese sichern einen optimalen Seilausstoß auch bei Seilverschmutzungen oder -schäden.
TWIN-Seilausstoß beide Trommeln
Der Seilausstoß, der über die hydraulische Eigenversorgung der Seilwinde gespeist wird, erhöht den Bedienkomfort und verbessert die Seilwickelqualität auf der Seiltrommel. Nach der Aktivierung wird das Seil durch zwei drehmomentstarke Hydraulikmotoren ausgestoßen. Diese sichern einen optimalen Seilausstoß auch bei Seilverschmutzungen oder -schäden.
