Bereits 2016 stellte Schlang & Reichart die Bergeraupe Moritz vor. Im Jahr 2020 wurde die weiterentwickelte Baureihe mit den Modellen Fr70 und Fr75 vorgestellt.
Das Modell Fr50 wird deshalb in dieser Form nicht mehr produziert.
Bergeraupe - für jeden Einsatz

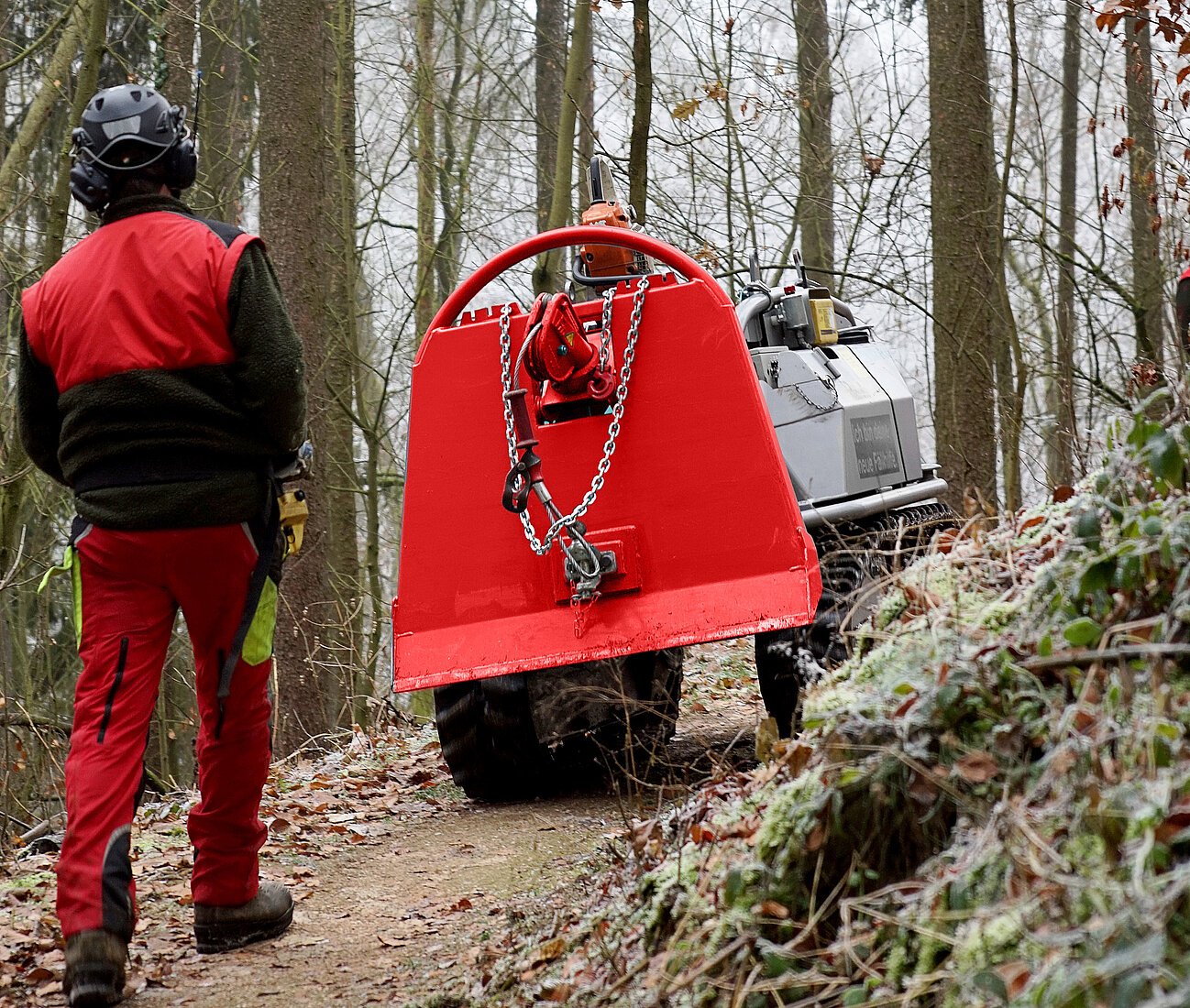

Ausgelegt für den schnellen und flexiblen Einsatz, vor allem überall wo eine Seilwinde zur Sicherung oder Bergung benötigt wird, unterstützt Sie die Bergeraupe Moritz bei der täglichen Arbeit.
Die Bergeraupe ist mit einem geländegängigen Raupenfahrwerk ausgestattet und kann bis zu 6,5 km/h schnell fahren. Dies erlaubt nicht nur einen beidseitigen Böschungswinkel von 45° und eine große Steigfähigkeit, sondern auch eine große Bodenfreiheit beim Überfahren von Hindernissen. Das groß dimensionierte Fahrwerk und das geringe Eigengewicht der Raupe ermöglichen einen minimalen Bodendruck von nur 0.30 kg/cm . Bodenschonendes Fahren und Arbeiten ist somit auch auf Naßflächen unproblematisch.
Zugkräftig und höchst präzise präsentiert sich die eingebaute Seilwinde mit 5 t Zugkraft und 120 m Seilkapazität. Die Bedienung der Seilwinde sowie des kompletten Fahrzeuges erfolgt über eine Funksteuerung.

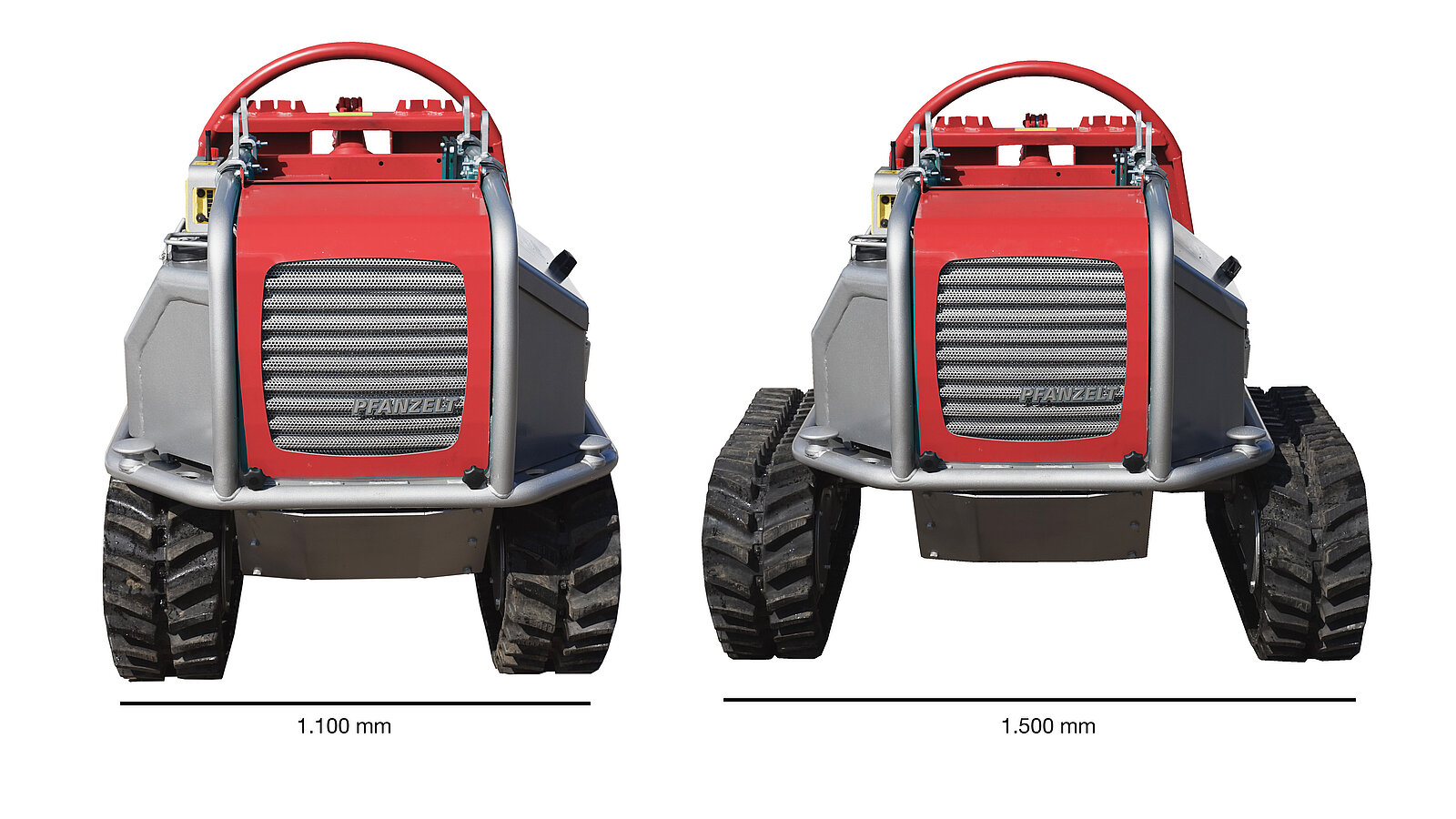

Passen Sie sich nach Bedarf die Fahrwerksbreite der Bergeraupe Moritz Fr50 an. Für den Transport oder auch für das Gelände kann die Breite des Moritz Fr50 hydraulisch um 400mm verbreitert werden. Die Bergeraupe kann somit sicher auch im Hang eingesetzt werden.
Das leichte Eigengewicht und die kompakten Abmessungen ermöglichen einen problemlosen Transport mit einem GW-T oder Anhänger. Optional können auch andere Anbaugeräte montiert werden.
Technische Details der Bergeraupe Moritz Fr50
Fahrwerk
Das Fahrwerk am Raupenfahrezeug kann hydraulisch um 400 mm verbreitert werden und kann somit auch sicher im Hang eingesetzt werden. Das groß dimensionierte Fahrwerk und das geringe Eigengewicht der Raupe ermöglichen einen minimalen Bodendruck von nur 0.30 kg/cm² .
Manövrieren und Arbeiten ist somit auch auf Naßflächen unproblematisch. Ein Böschungswinkel von 45° an Front und Heck ermöglicht eine große Steigfähigkeit und ein unkompliziertes Einfahren von einer Straße in das Gelände.
Die große Bodenfreiheit von 300 mm erlaubt das Überfahren von Hindernissen. Eine geschlossene Bodenwanne verhindert Schäden beim Einsatz im Gelände.
Fahrantrieb
Für die Anfahrt zum Einsatzgebiet abseits befestigter Straßen und Wegen ist der proportionale Fahrantrieb mit zwei Geschwindigkeitsstufen ausgestattet. Die Höchstgeschwindigkeit der Fällraupe beträgt 6,5 km/h. Auch abgelegene Einsatzort können somit schnell und einfach erreicht werden.

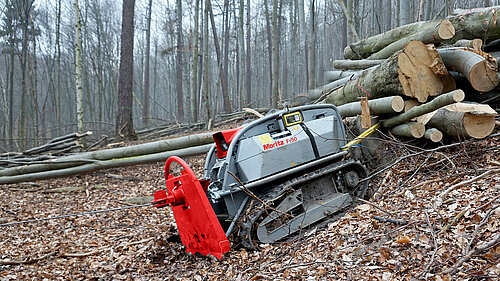

Sicherer Stand
Das Schild ist die Basis für die Arbeit mit der Seilwinde. Dieses ist mit doppelwirkenden Hydraulikzylindern ausgestattet. Sollte das Eigengewicht des Fahrzeuges für Seilarbeiten nicht ausreichen, kann diese innerhalb kürzester Zeit an einem anderen Objekt (z.B. Baum, Fahrzeug) zusätzlich gesichert werden.

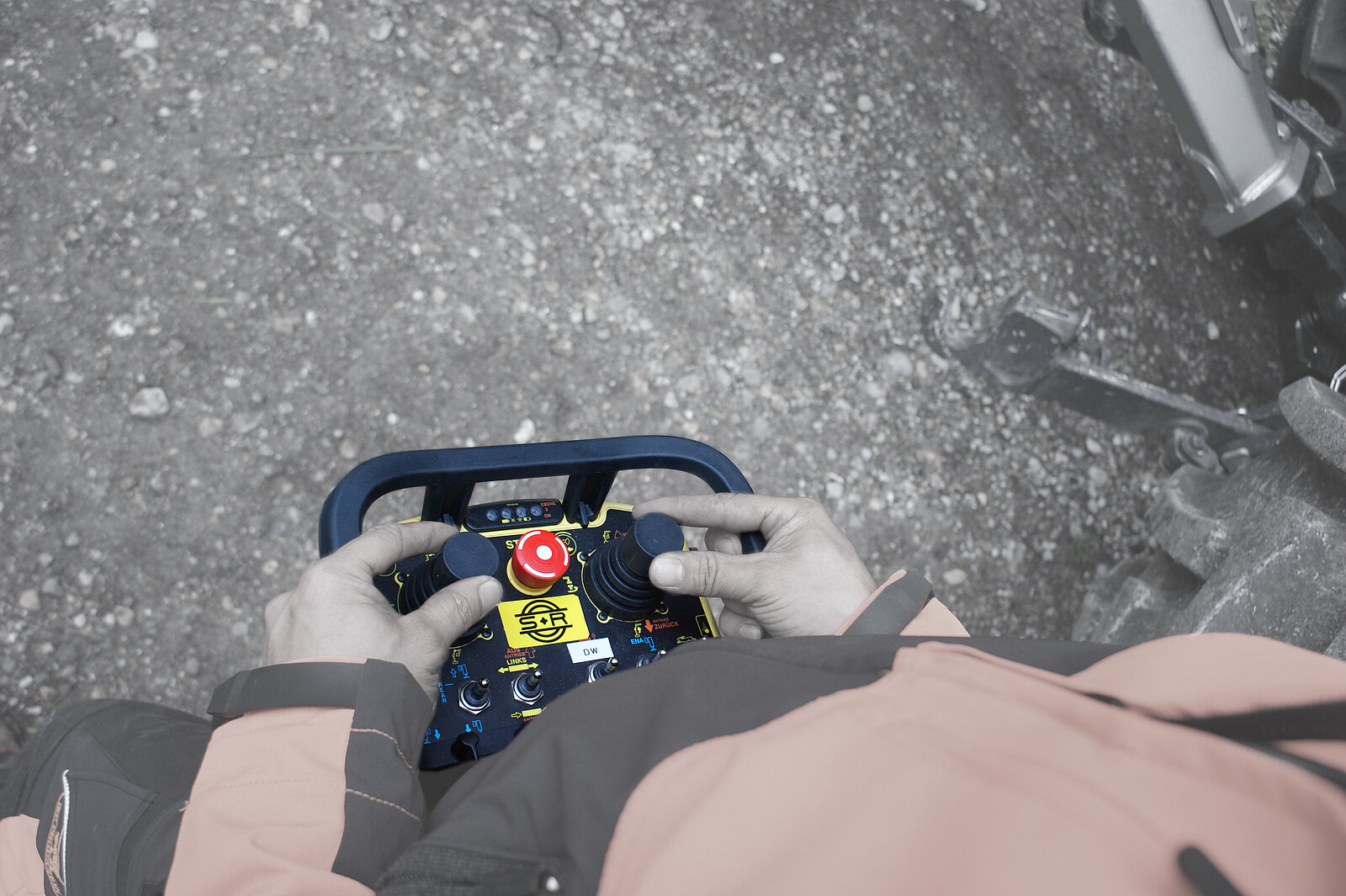

Funksteuerung
Über ein ergonomisches Bedienteil kann das komplette Fahrzeug und die Seilwinde funkgesteuert werden. Diese erlaubt neben dem Fahr- und Seilwindenantrieb auch die Anpassung der Seilgeschwindigkeit oder der Motordrehzahl. Stoppen und Starten Sie den Motor bei Nicht-Bedarf des Fahrzeuges ganz einfah über die Funksteuerung.
Zugstarke Rettungs- und Bergeseilwinde
Die professionelle Getriebeseilwinde verfügt über 5 t Zugkraft und eine Seilkapazität von 80 m. Eine variable Seilgeschwindigkeit in mehreren Stufen ermöglicht die Anpassung an verschiedene Einsatzsituation. Für eine saubere Seilwicklung kann diese mit einer Seileinlaufbremse ausgestattet werden.
Alternativ: Forstwinde
Die professionelle Getriebeseilwinde verfügt über 4 t bzw. 5 t Zugkraft und eine Seilkapazität von 110 m. Für eine saubere Seilwicklung kann diese mit einer Seileinlaufbremse ausgestattet werden.

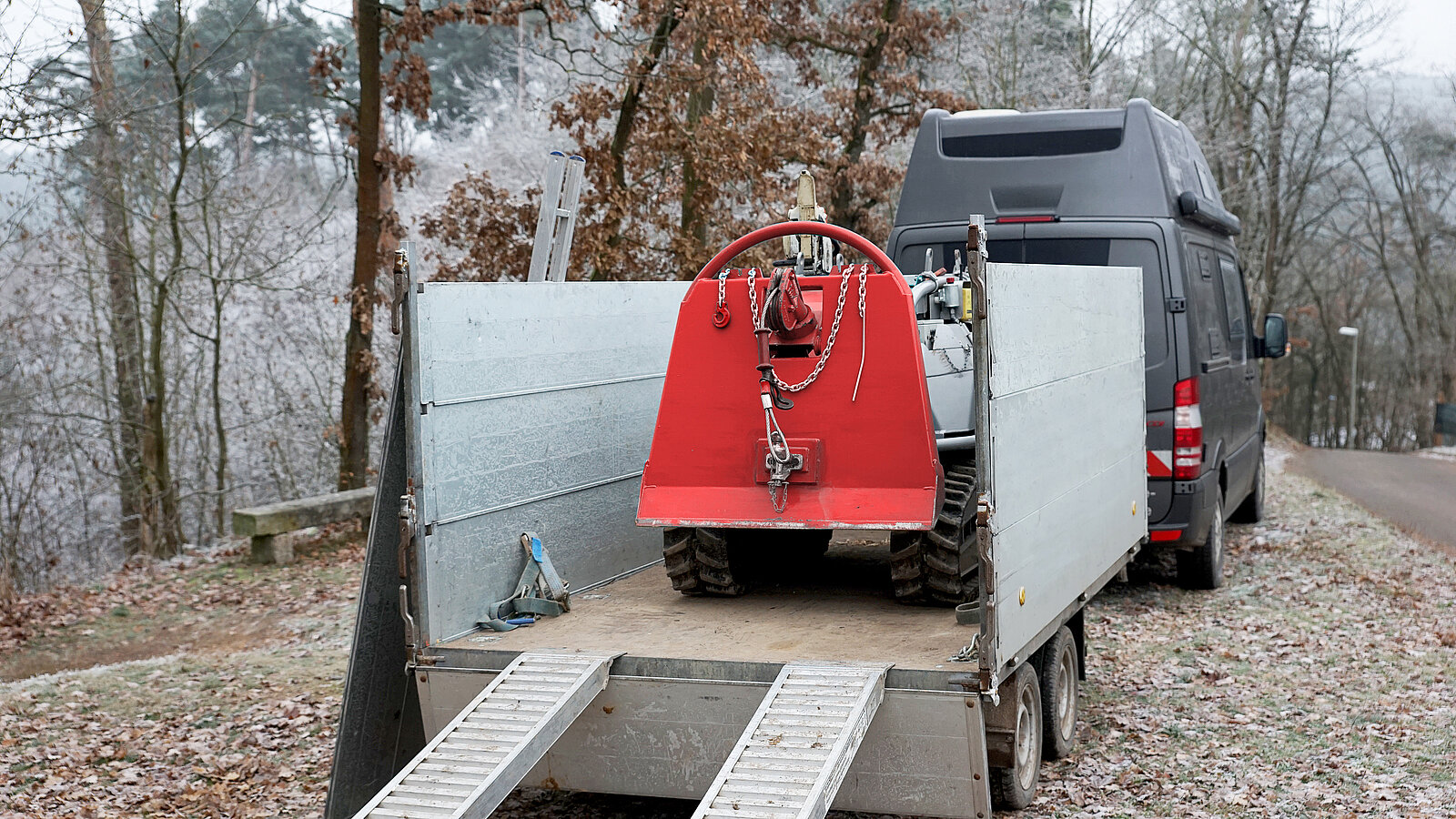

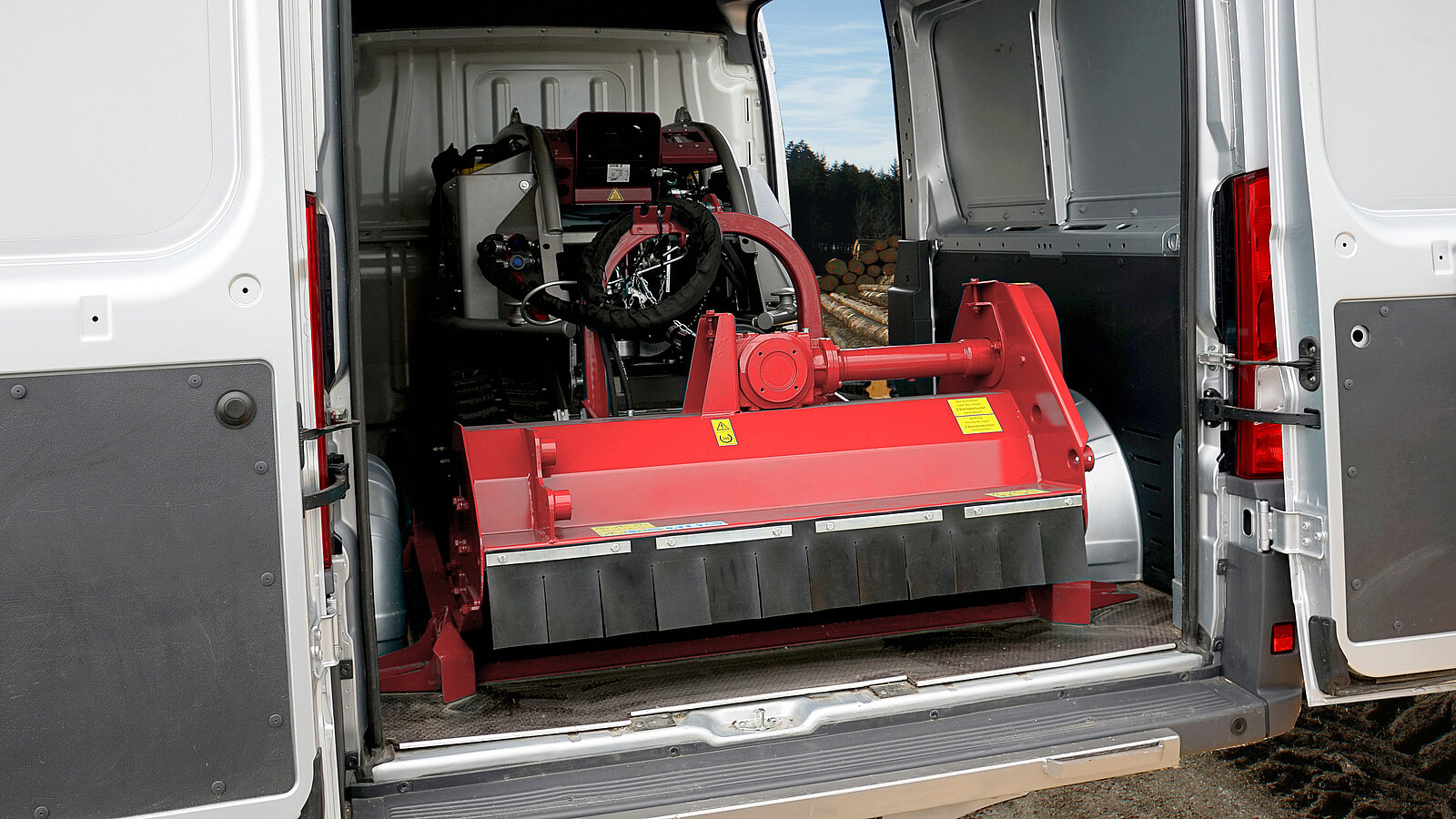

Leicht und einfach im Transport
Das leichte Eigengewicht und die kompakten Abmessungen ermöglichen einen problemlosen Transport mit einem GW-T oder Anhänger.

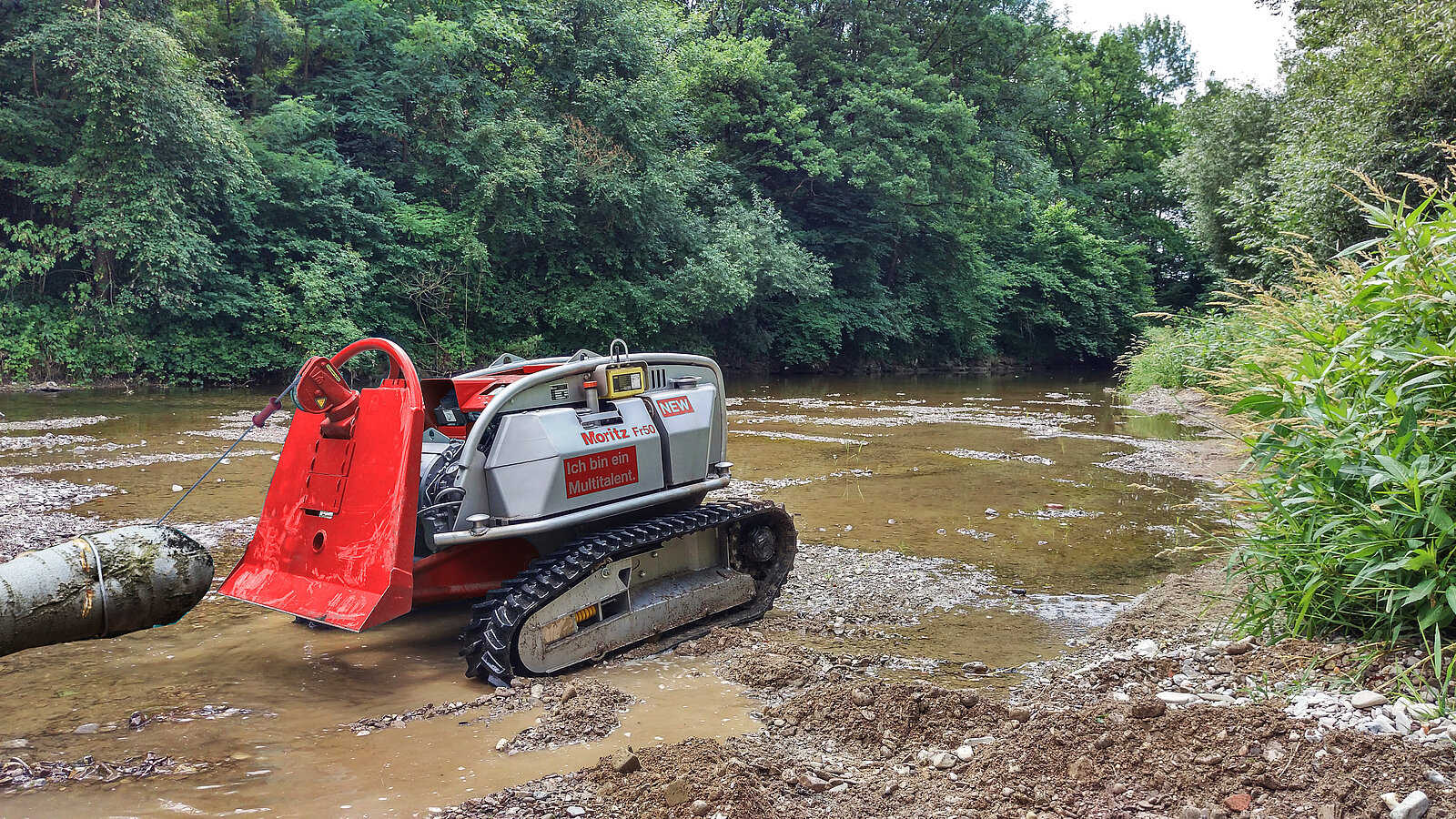

Multifunktional einsetzbar
Neben dem Modell, das über eine fest verbaute Rettungs- und Bergeseilwinde verfügt ist auch ein multifunktional einsetzbares funkgesteuertes Offroad-Trägerfahrzeug Moritz erhältlich.
In wenigen Schritten demontieren Sie die Seilwinde über ein Schnellwechselsystem. Das Fahrzeug kann dann Arbeitsgeräte über die Dreipunktaufnahme (Kat. 1) aufnehmen.
Arbeitsgeräte für die flexiblen Einsatz:
- Forstmulcher mit schwingenden Y-Schlegeln (optional mit hydraulischer Frontklappe und hydraulischer Seitenverschiebung)

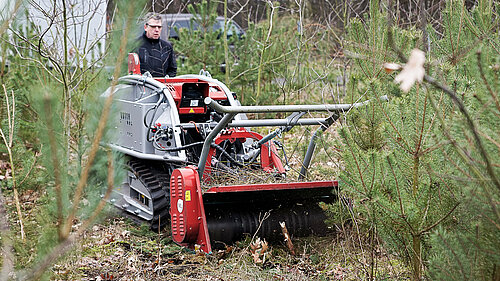

- Forstfräse mit stehenden Werkzeugen, hydraulischer Frontklappe und Niederhalter (optional mit hydraulischer Seitenverschiebung)

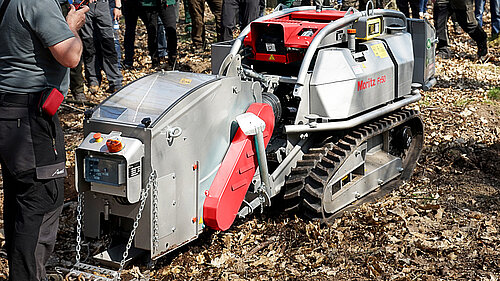

- Sä-Streifenfräse

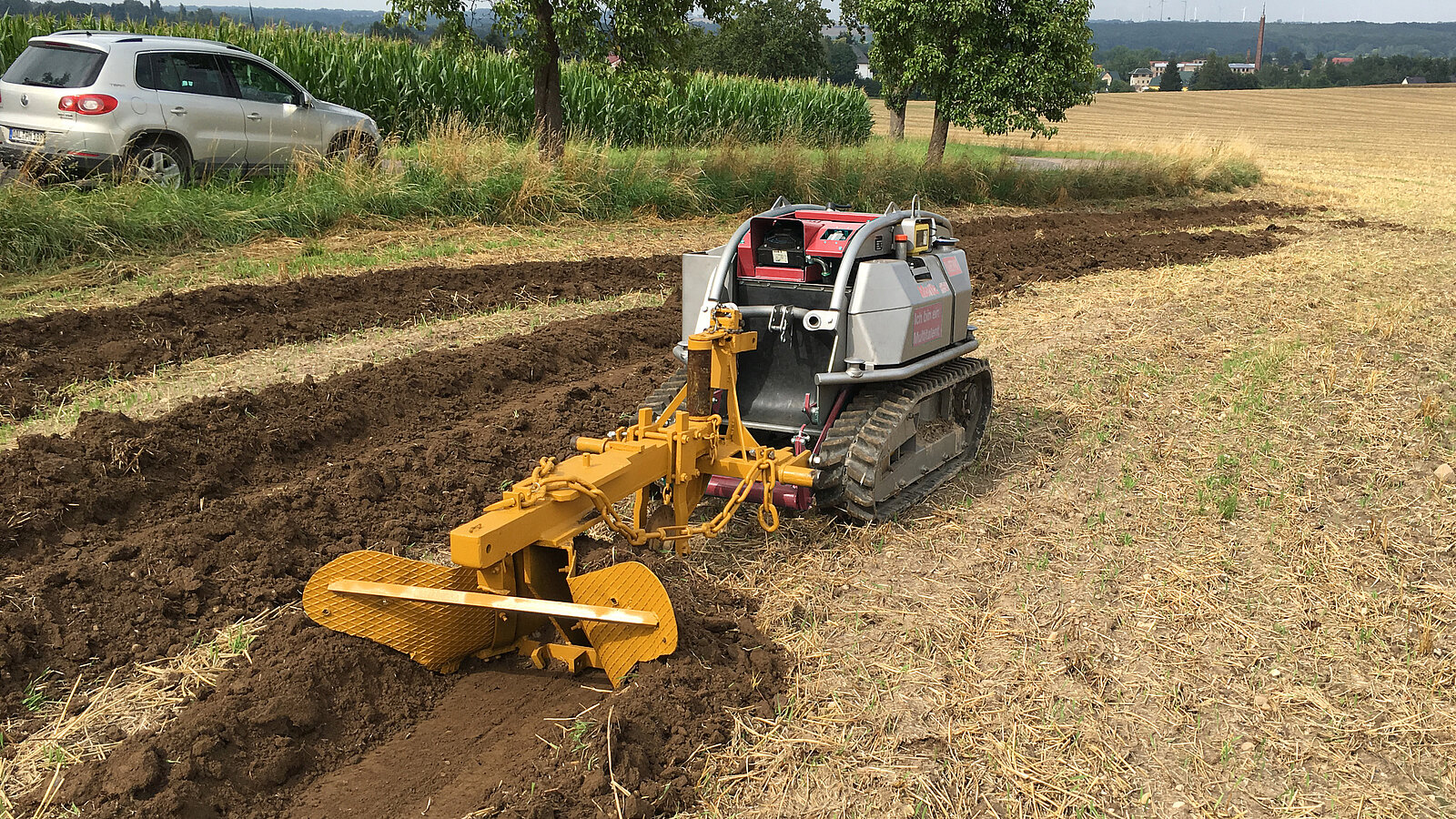

Über die Dreipunktaufnahme Kat. 1 können weitere Standardgeräte an den Moritz angebaut werden.
Frontanbauraum
In jedem Einsatzgebiet die richtige Ausstattung für den Moritz, das bietet das umfangreiche Zubehörprogramm.

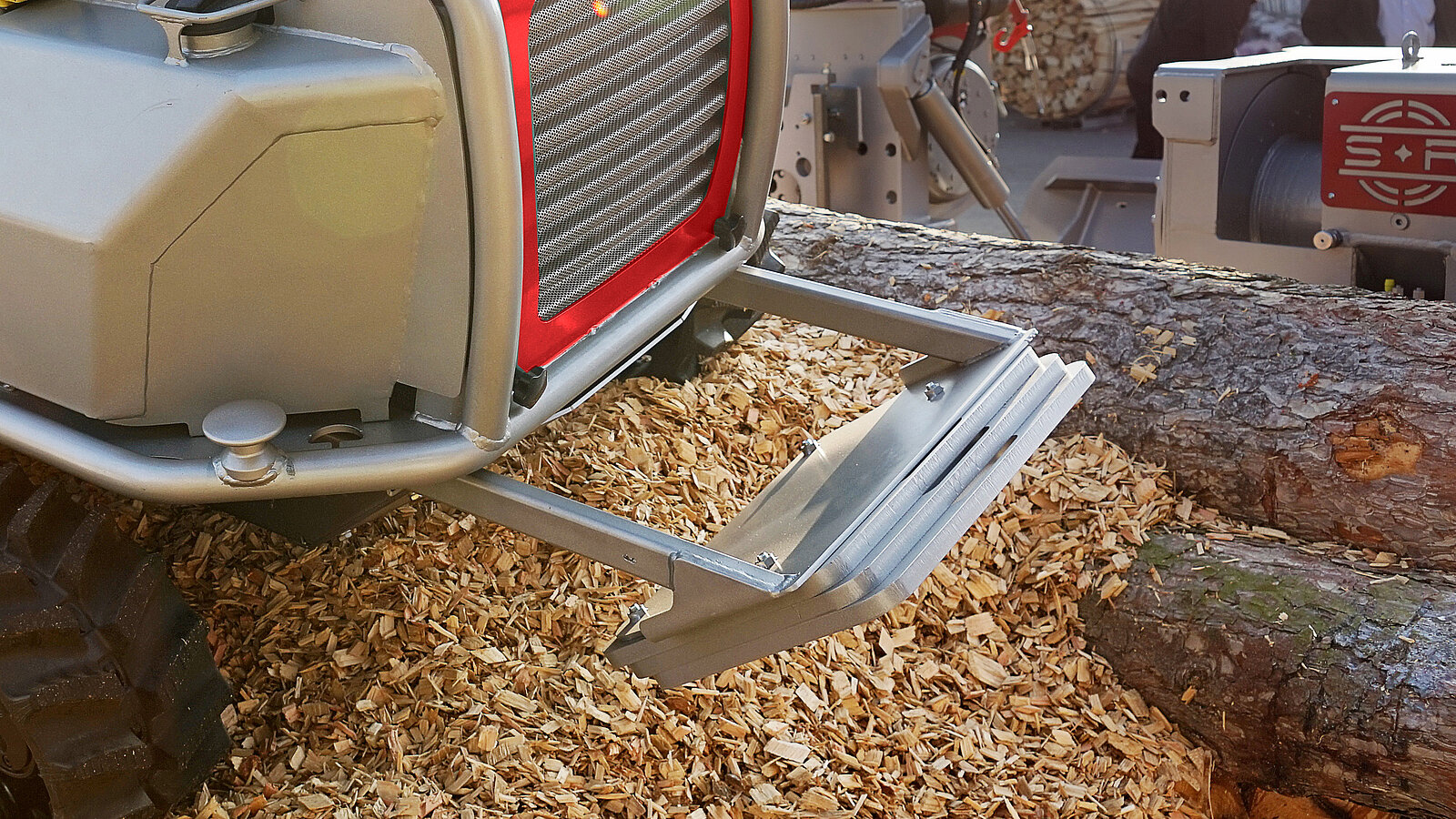

Für Vorlieferarbeiten in Hanglagen oder bei Seilarbeiten ohne Ankerpunkt ist ein ausziehbares, dreiteiliges Frontgewicht mit 110 kg verfügbar.

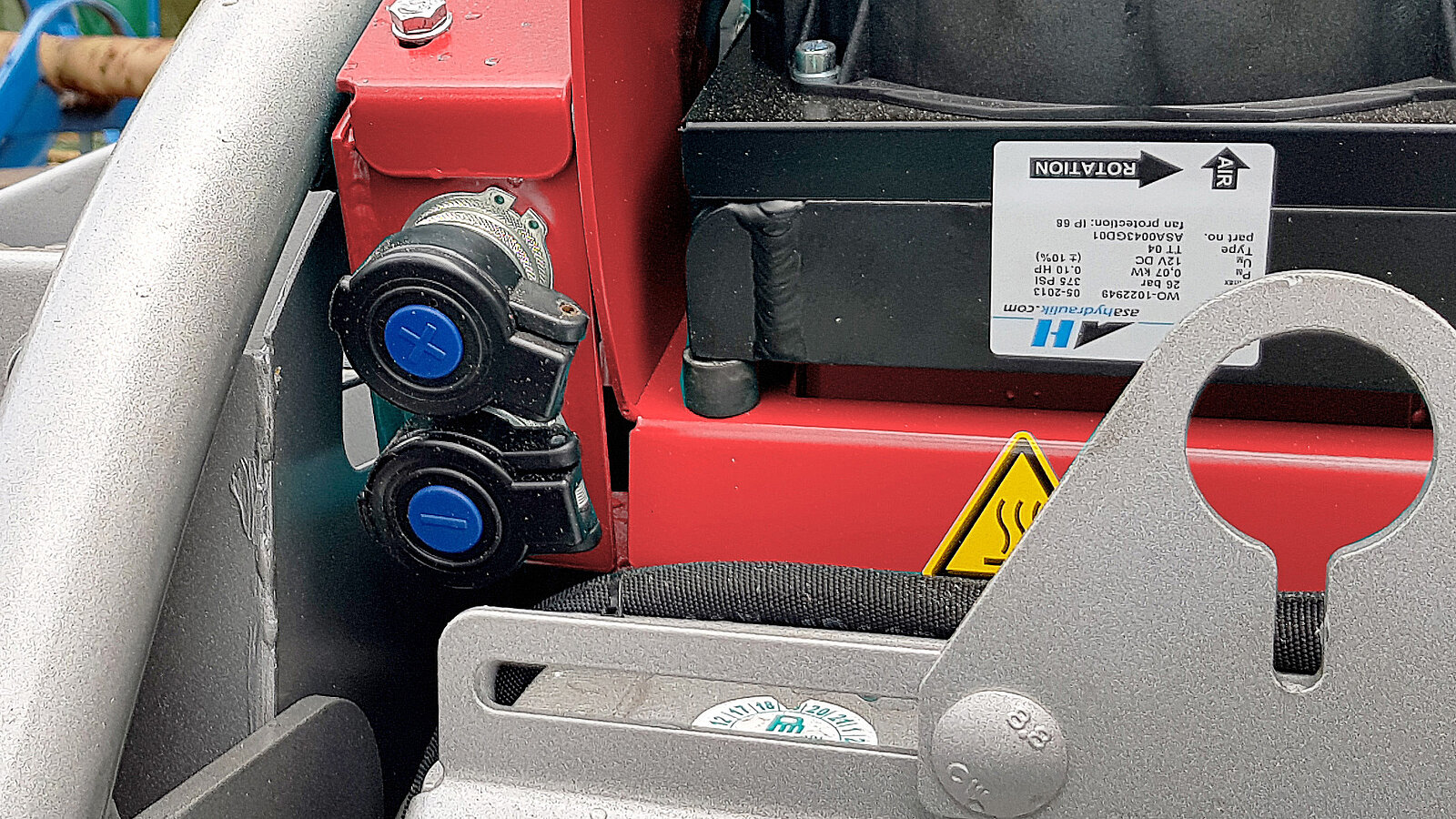

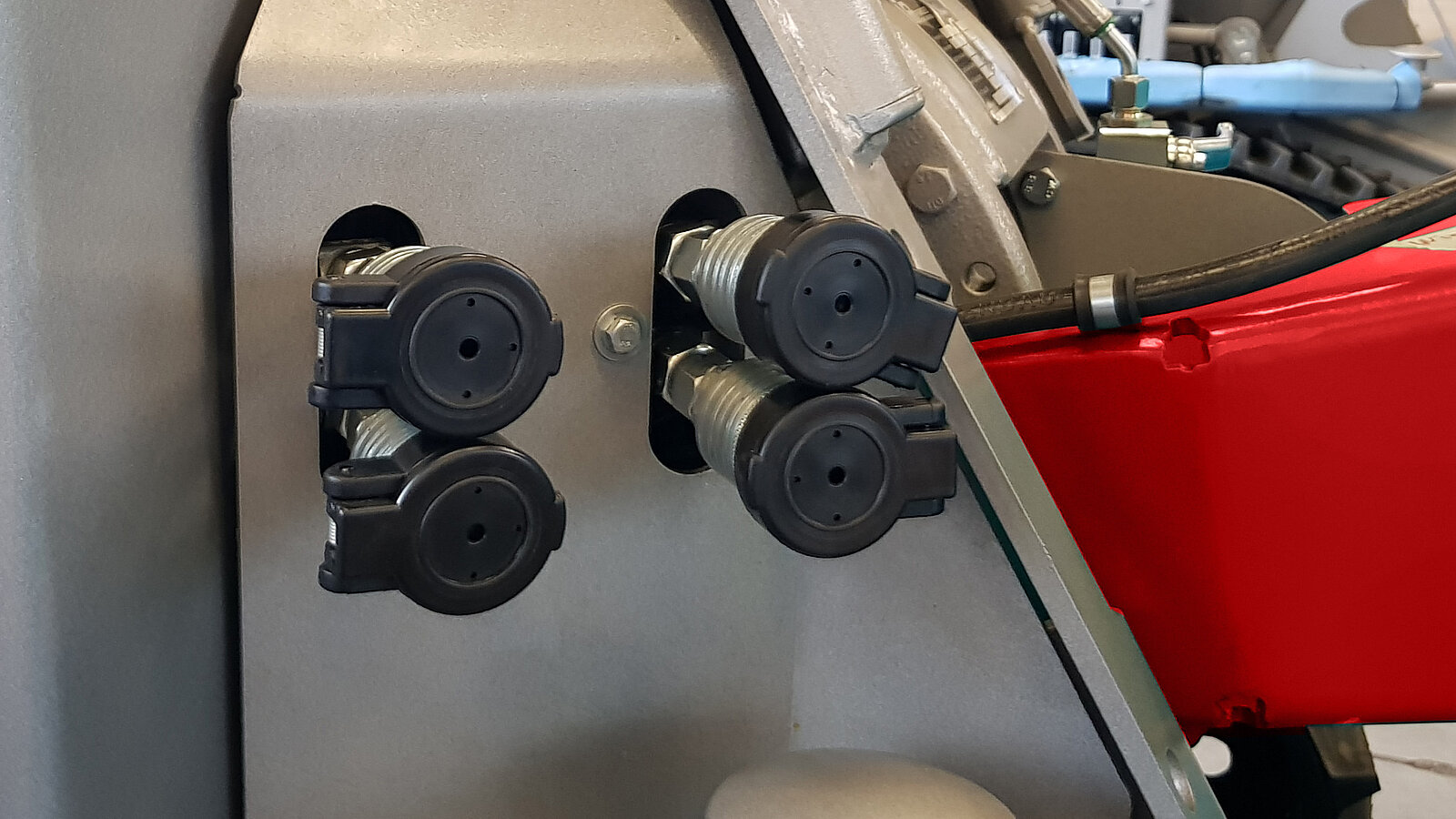

Hydraulik
Je nach Bedarf kann das Fahrzeug mit bis zu drei doppelwirkenden hydraulischen Steuergeräten ausgestattet werden.
Optional ist auch ein druckloser Rücklauf separat erhältlich.

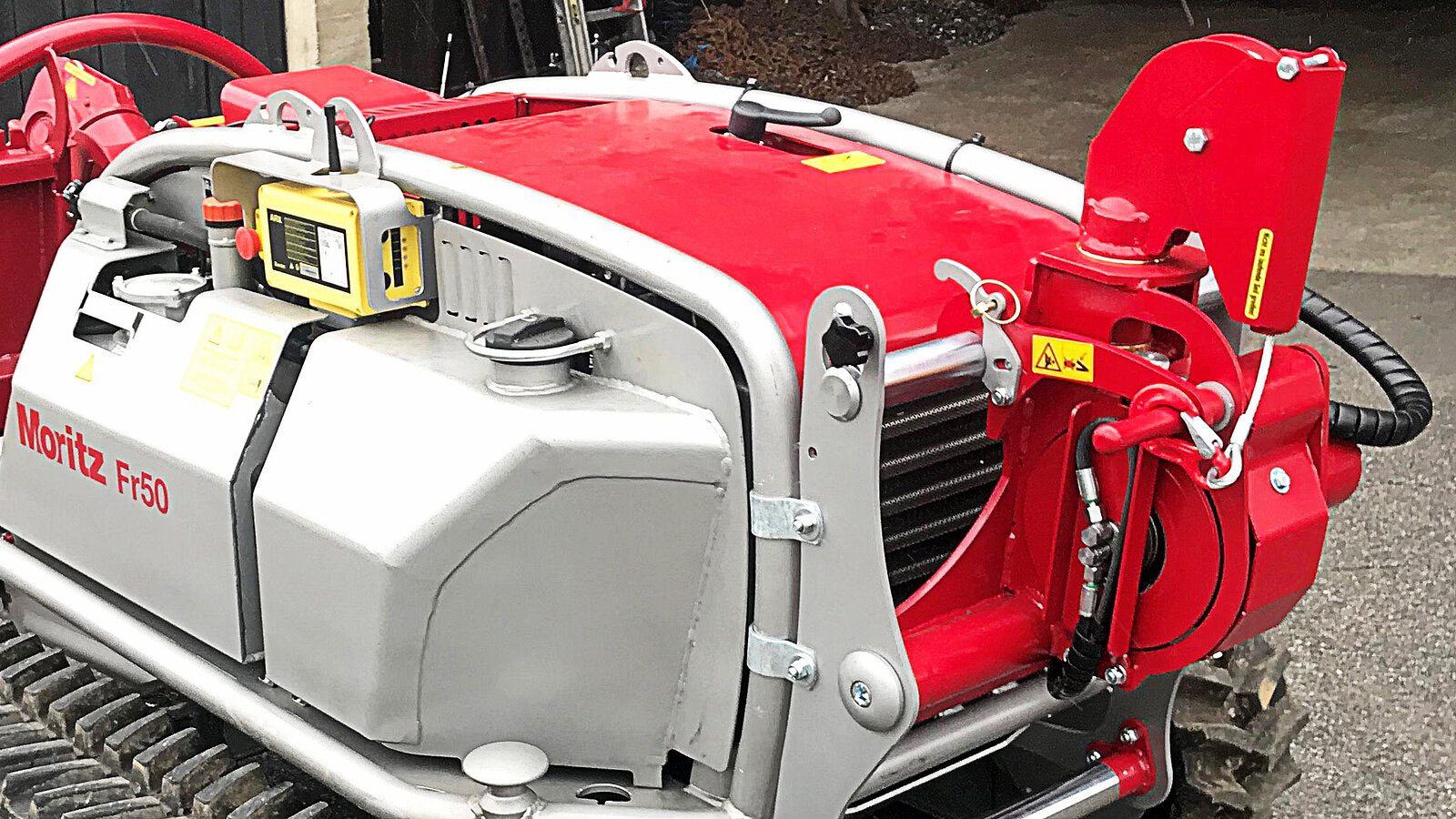

Hilfsseilwinde
Für den Einsatz in Steilhängen kann die Forstraupe Moritz mit einer Hilfswinde, die 360° einsetzbar ist, ausgestattet werden.
Die Hilfsseilwinde kann je nah Einsatz in zwei Positionen genutzt werden. Der Umbau erfolgt werkzeuglos in kürzester Zeit. In der oberen Stellung kann die Seilwinde in jede Richtung verwendet werden. Ist lediglich eine Sicherung bzw. Fahrunterstützung in eine Richtung notwendig, kann zusätzlich die untere Anbaupositionen verwendet werden.

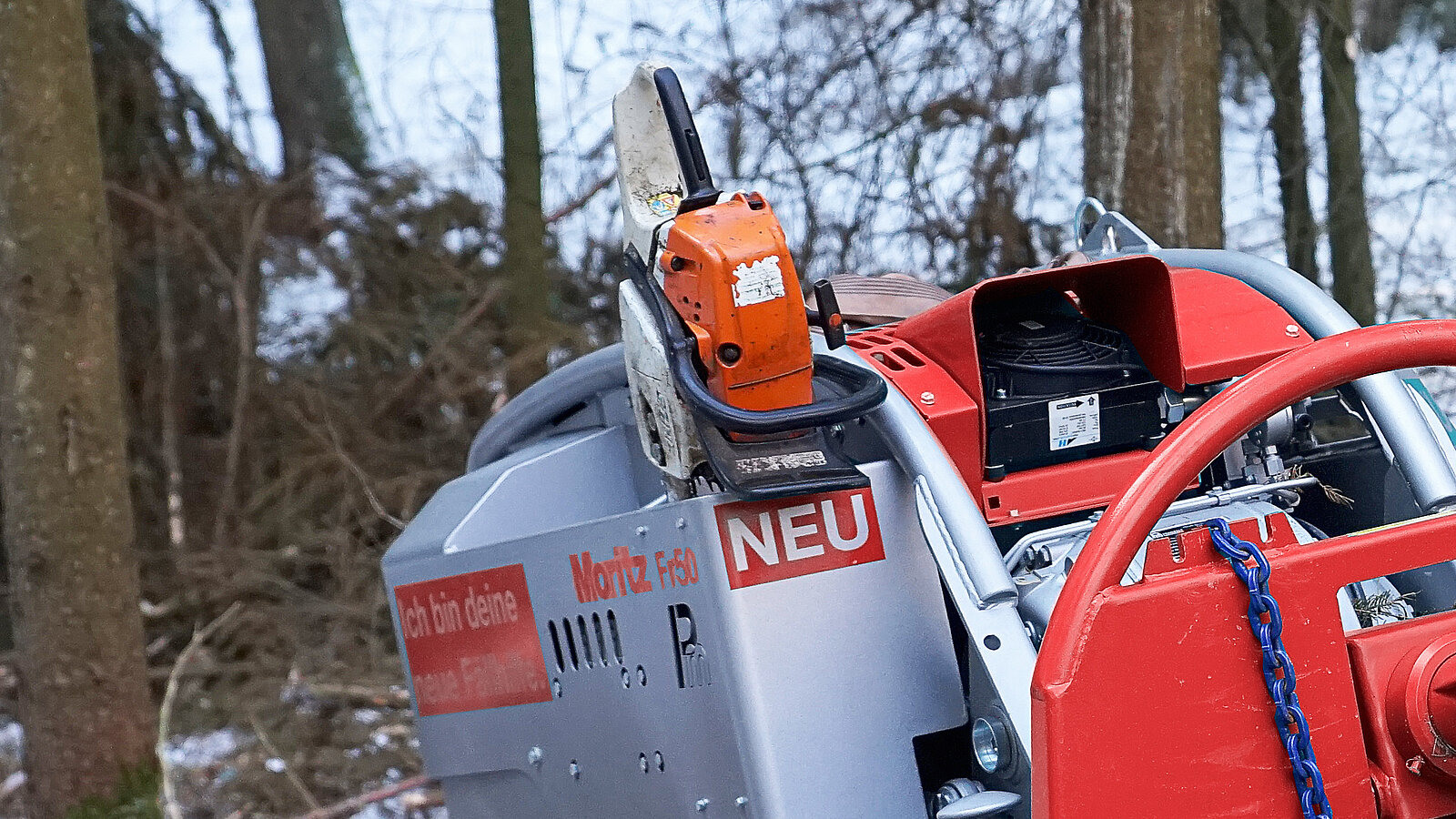

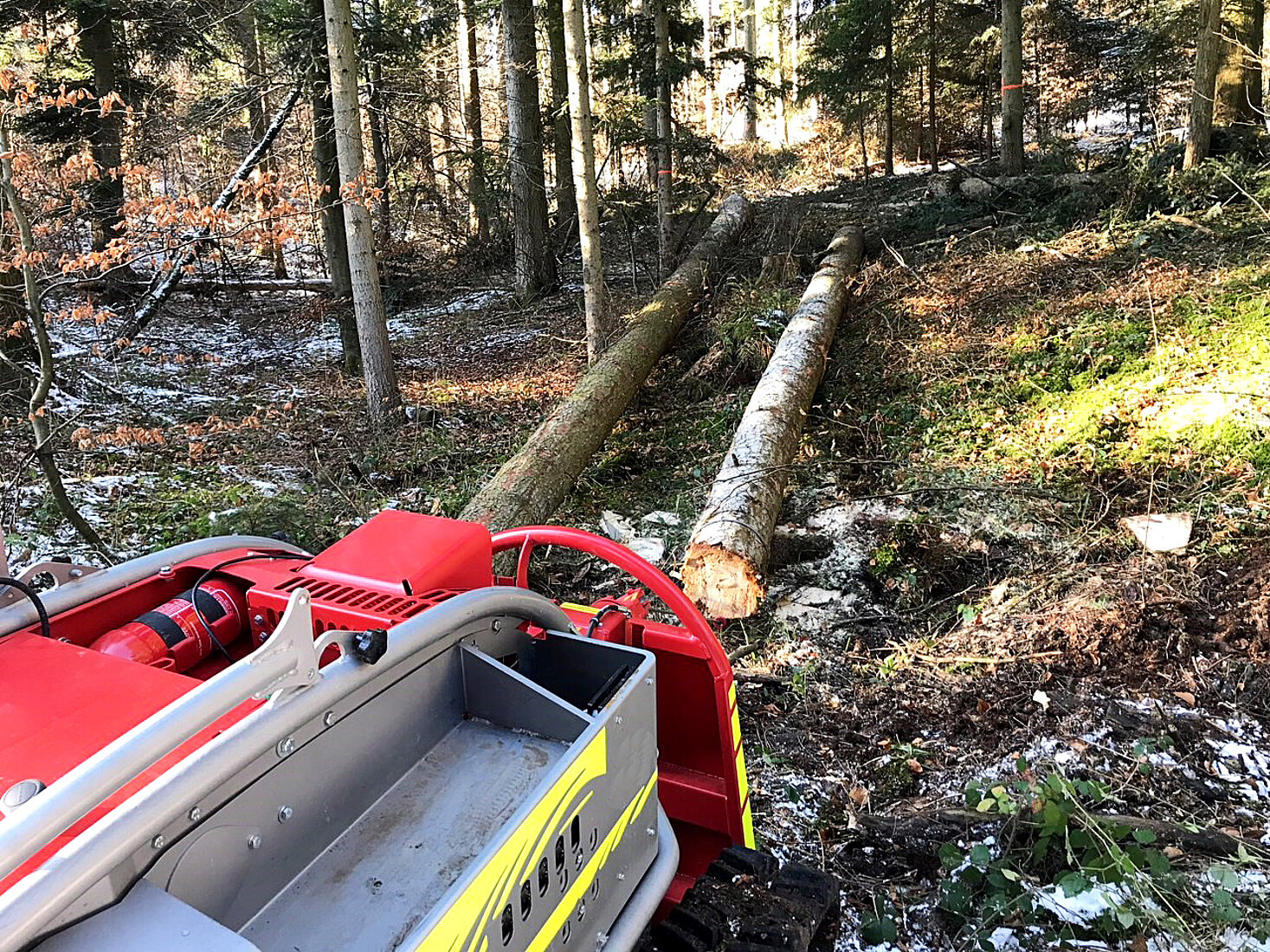

Stauraum
Große Staufächer ermöglichen den sicheren Transport von Bergematerial, Ketten und Rundschlingen zum Anschlagen von Lasten sowie Sicherungsmaterial für das Fahrzeug.

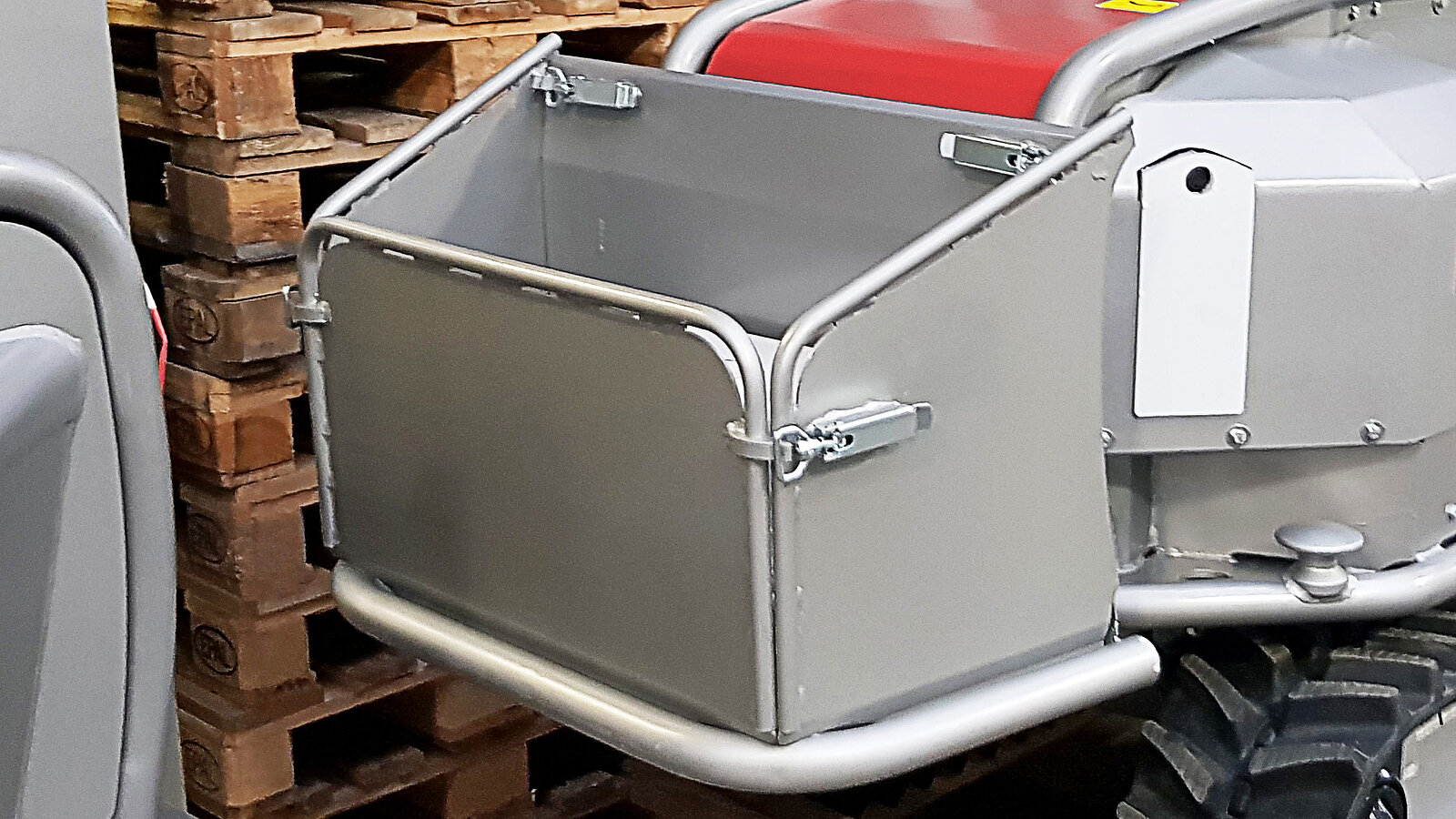

Noch mehr Stauraum bietet die optional erhältliche, klappbare Frontbox.

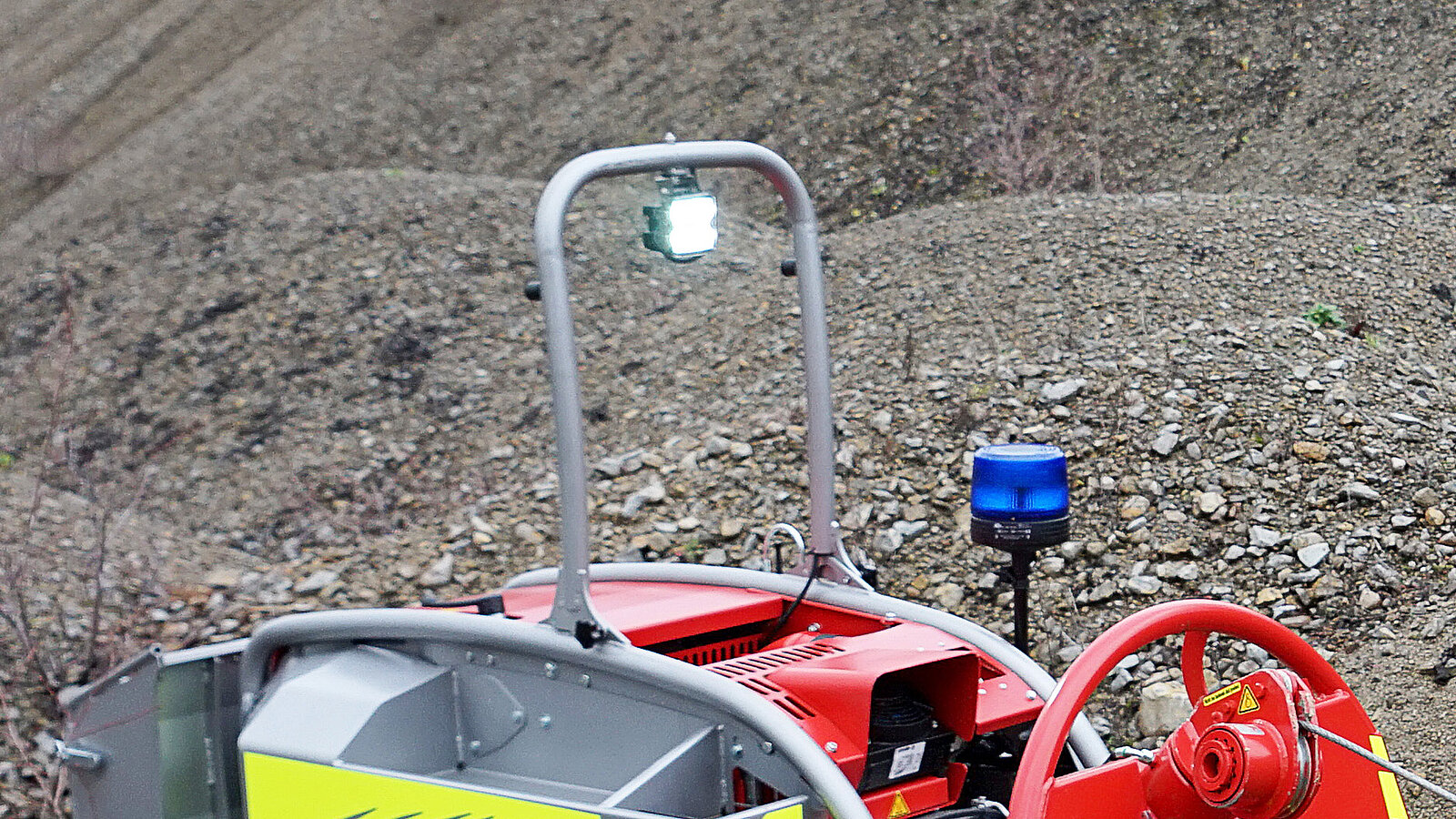

Sicherheit und Beleuchtung

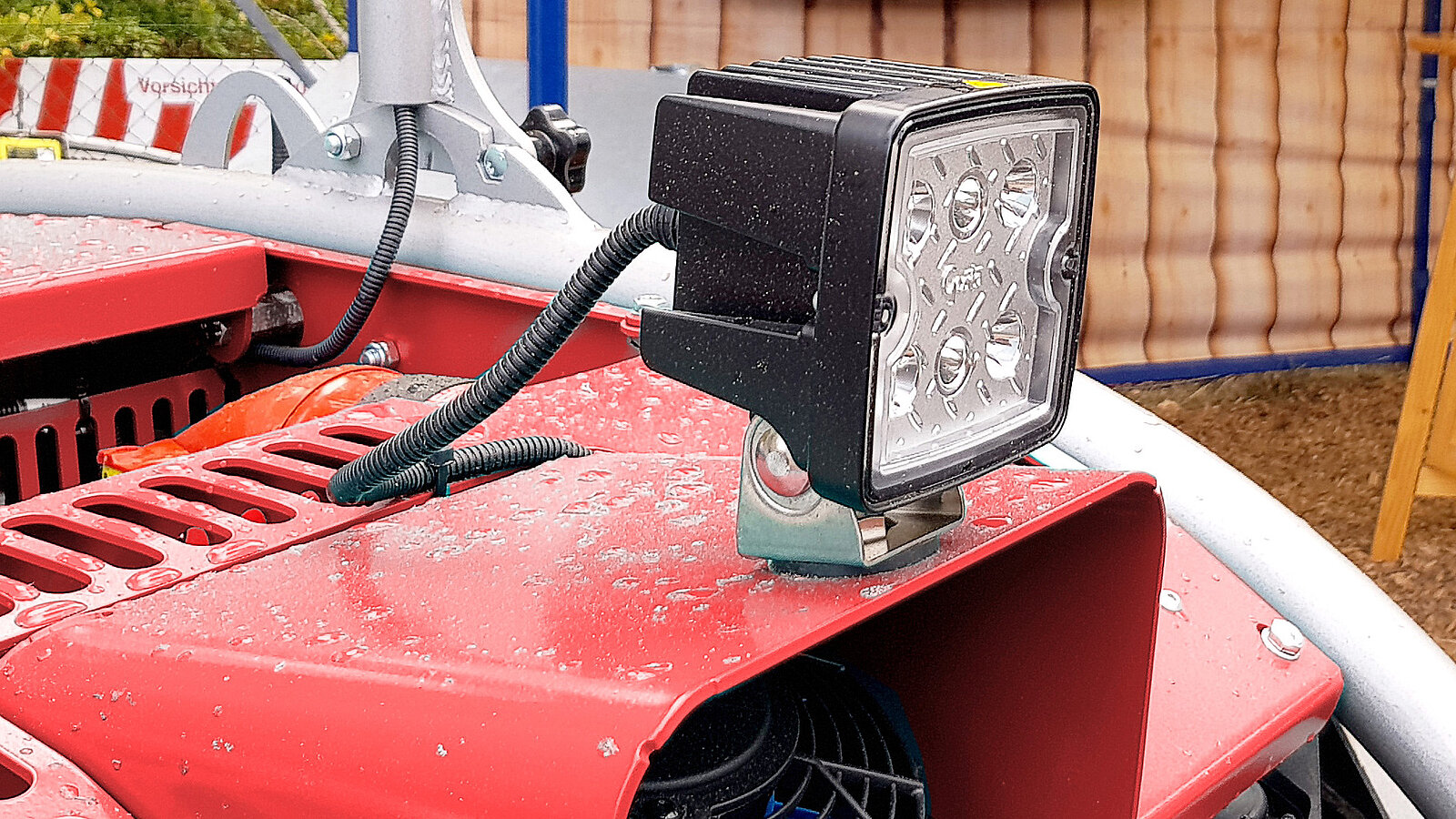

Um das Arbeitsumfeld optimal auszuleuchten sind Zusatzscheinwerfer an zwei Positonen am Moritz möglich.
Der klappbare Überrollbügel kann ebenfalls mit einem Zusatzscheinwerfer, der über die Funksteuerung ein- und ausgeschaltet wird, ausgestattet werden.

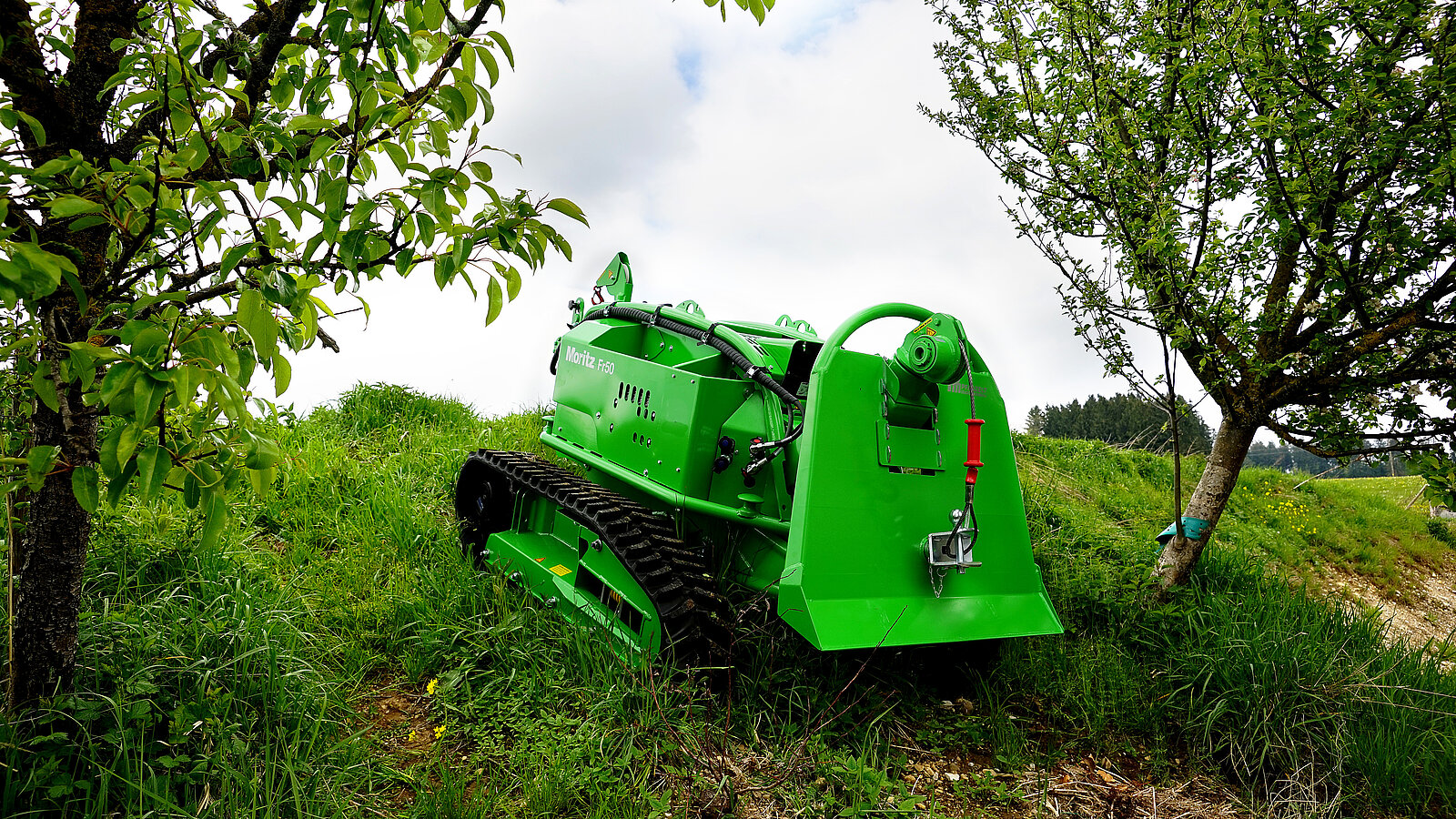

Speziallackierung
Der Moritz passend zum Fuhrpark - mit der optionalen Speziallackierung kann die Forstraupe optisch an Ihr Farbkonzept angepasst werden.
Technische Daten
PS RH - 1135/5 | |
|---|---|
| Motor | Kubota 4-Zylinder-Dieselmotor, Leistung 26 kW/ 35 PS, Kraftstoffvorrat 30 l |
| Antrieb | hydrostatischer Fahrantrieb, proportional alle Fahrfunktionen über Funk steuerbar, Fahrgeschwindigkeit 0 - 6,5 km/h (stufenlos) |
| Fahrwerk | Raupenfahrwerk mit Gummilaufwerk in AS-Ausführung, Breite hydraulisch verstellbar, hydraulische Haltebremse |
| Chassis | verwindungssteifes Kastenprofil aus Spezialstahl, großes Staufach am Chassis integriert, 4 Anschlagpunkte zur Sicherung des Fahrzeuges |
| Seilwinde | Hydraulisch angetriebene Rettungs- und Bergeseilwinde |
| Zugkraft | 50 kN |
| max. Seilaufnahme | Ø 13 mm x 80 m |
| serienmäßige Seillänge | Ø 13 mm x 50 m mit Vollkausche |
| Antrieb | hydraulischer Antrieb, variable Seilgeschwindigkeit Sinterlamellenkupplung, Schneckengetriebe, eigene Ölversorgung mit Filtereinheit, elektrische Magnetventilsteuerung (Nassanker) |
| Seilauszug | Lamellenbremse mit Schnellauszug (über Funk aktivierbar) |
| Seilwicklung | Kontrollierte Seilwicklung mit Seileinlaufbremse |
| Bedienung | Funksteuerung für alle Funktionen inkl. Totmannschaltung und Notausfunktion |
Zubehörprogramm | |
| Laufwerk lang (1.700 mm) | optional |
| Frontgewicht ca. 110 kg | optional (keine Fronttransportbox möglich) |
| Fronttransportbox | optional (kein Frontgewicht möglich) |
| Überrollbügel inkl. Beleuchtung | optional |
Fronthilfswinde (Voraussetzung zusätzliches Steuerventil DW - nicht im Preis enthalten)
| optional |
Zubehörprogramm Seilwindenbetrieb | |
Mechanische Seilwinde 40 kN Zugkraft
| optional |
| Hydraulische Seilwinde 40 kN Zugkraft (Technische Daten siehe Seilwinde mit mechanischem Antrieb) | optional |
Mechanische Seilwinde 50 kN Zugkraft
| optional |
| Hydraulische Seilwinde 50 kN Zugkraft (Technische Daten siehe Seilwinde mit mechanischem Antrieb) | optional |
| Seileinlaufbremse | optional |
| Aushubvorrichtung - mechanische Ein- und Ausbauhilfe für Windenschnellwechsel | optional |
Zubehörprogramm Multifunktionsbetrieb | |
| Dreipunkaufnahme für externe Geräte | optional |
| Schwimmstellung Hubwerk | optional |
| Zapfwellengetriebe Raupe | optional |
| Hydraulische Zusatzsteuerventile (bis zu 3) | optional |
| Druckloser Rücklauf für Fällraupe mit Halterung | optional |
Anbaugeräte Multifunktionsbetrieb | |
| Mulcher mit Arbeitsbreite 1.200 mm (mechanisch über Zapfwelle angetrieben) Schneidrotor hat spiralförmig angeordnete Schlegelmesser, um eine konstante und gleichförmige Abdeckung des Mähbereichs zu gewährleisten, mechanischer Seitenverschiebung (ca. 400 mm) | optional |
| Mulcher mit Arbeitsbreite 1.200 mm, zusätzlich mit hydraulischer Klappe | optional |
| Frostfräse mit hydraulischer Klappe, Arbeitsbreite 1.200 mm (mechanisch über Zapfwelle angetrieben) mit hydraulischer Klappe und mechanischer Seitenverschiebung 40 hartmetallbestückte Rundmeißel dreiseitig verwendbar (durch Drehen des Meißel), Spiralförmig angeordnet, Werkzeugflugkreisdruchmesser 340 mm, Kraftbedarf ab 20 kW | optional |
| Seitl. hydraulisch Verstellung für Mulcher oder Forstfräse | optional |
| Streifenfräse (mechanisch über Zapfwelle angetrieben) Frästiefe 200 mm, Grabenform v-förmig (oben 200 mm breit, unten 20 mm breit), hartmetallbestückte Zähne | optional |
| Sämodul mit Bunker (nur in Verbidnung mit Streifenfräse) Separate Bunker für Grobsämereien mit ca. 55 l Inhalt und Feinsämereien mit 10 l Inhalt, elektrisch einstellbare Säfrequenz, automatische Abschaltung der Säeinheit bei Fahrzeugstillstand, Makrolondeckel zur Einsicht | optional |
