Alpin Getriebeseilwinden

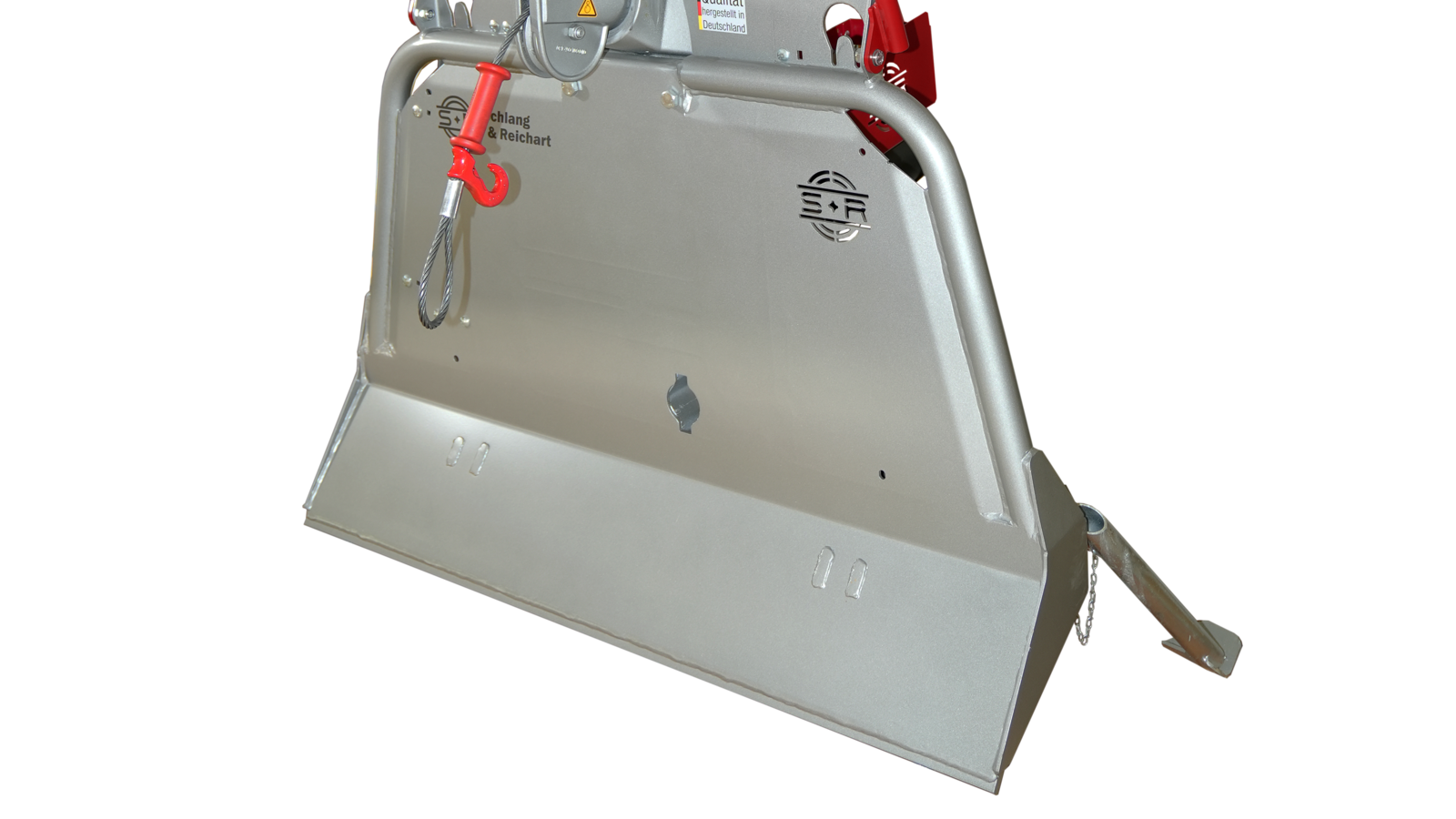

Das Rückeschild der Schlang & Reichart Getriebeseilwinden ist aus hochfestem Feinkornstahl gefertigt und dadurch besonders stabil. Durch die Keilform können auch seitliche Zugkräfte sicher und stabil aufgenommen werden. Zur Anpassung an Schlepper unterschiedlicher Größen kann das Aggregat in drei Positionen am Rückeschild angebaut werden.

Die Ausrichtung der Seiltrommel in Zugrichtung ermöglicht einen leichten Seilauszug und geringen Seilverschleiß, da das Seil nicht über mehrere Seilrollen in verschiedenen  Richtungen gespult und gewickelt wird. Die Seilwinde dadurch besonders schwerpunktgünstig an den Schlepper angebaut.

Der Antrieb der Seilwinde erfolgt über die Schlepperzapfwelle mit einer Geschwindigkeit von 540, 750 oder 1000 U/min. Von der Gelenkwelle wird die Antriebskraft über ein Stirnradgetriebe auf das Präzisions-Schneckengetriebe im Ölbad übertragen, dies sichert einen sehr laufruhigen Betrieb und eine langjährige Betriebssicherheit.

Zur exakten Steuerung des Brems- und Kupplungsvorgangs und der sicheren Überschneidung werden Mehrscheiben-Sinterlamellenpakete verwendet. Das komplette System ist innenliegend geschützt verbaut.

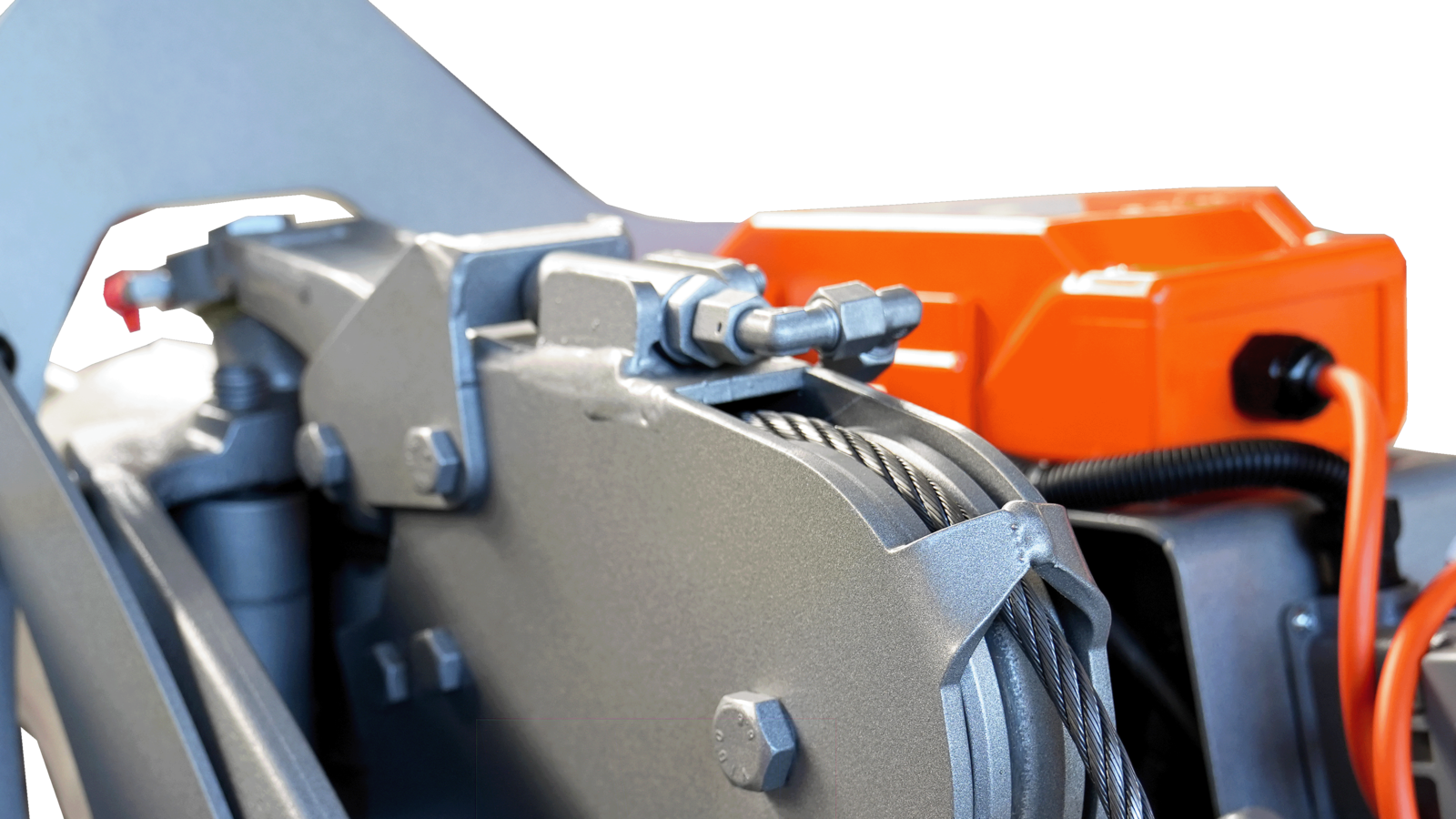

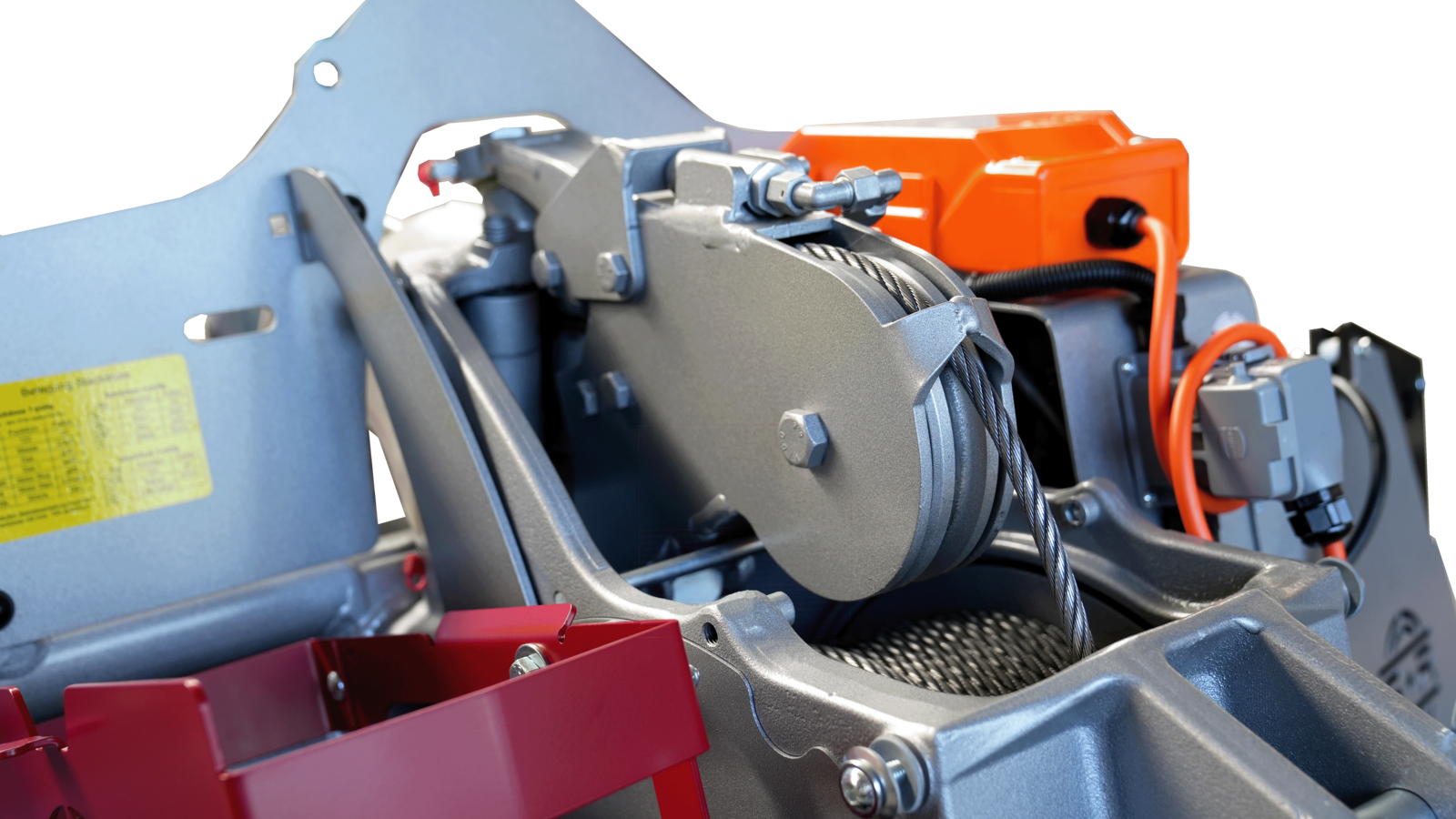

Die mechanische Seilverteilung sichert saubere Wickelvorgänge, schont das Seil und ermöglicht dauerhaft einen leichten Seilauszug. Die Seilverteilung ist sowohl für Stahl- als auch für Kunststoffseile geeignet.

Das Problem von Schlaffseil und die Folgen, wie z.B. hoher Seilverschleiß oder gar Seilriss durch ein gequetschtes Seil, sind allseits bekannt. Dieses Problem hat Schlang & Reichart optimal gelöst. Bei der patentierten Seileinlaufbremse wird das Seil beim Einziehen automatisch und verschleißfrei gebremst. Die Bremskraft kann individuell auf bis zu 750 n^-1 eingestellt werden. Schlaffseilbildung wird damit zuverlässig verhindert. Das Seil und die gesamte Seilwinde werden dadurch geschont.

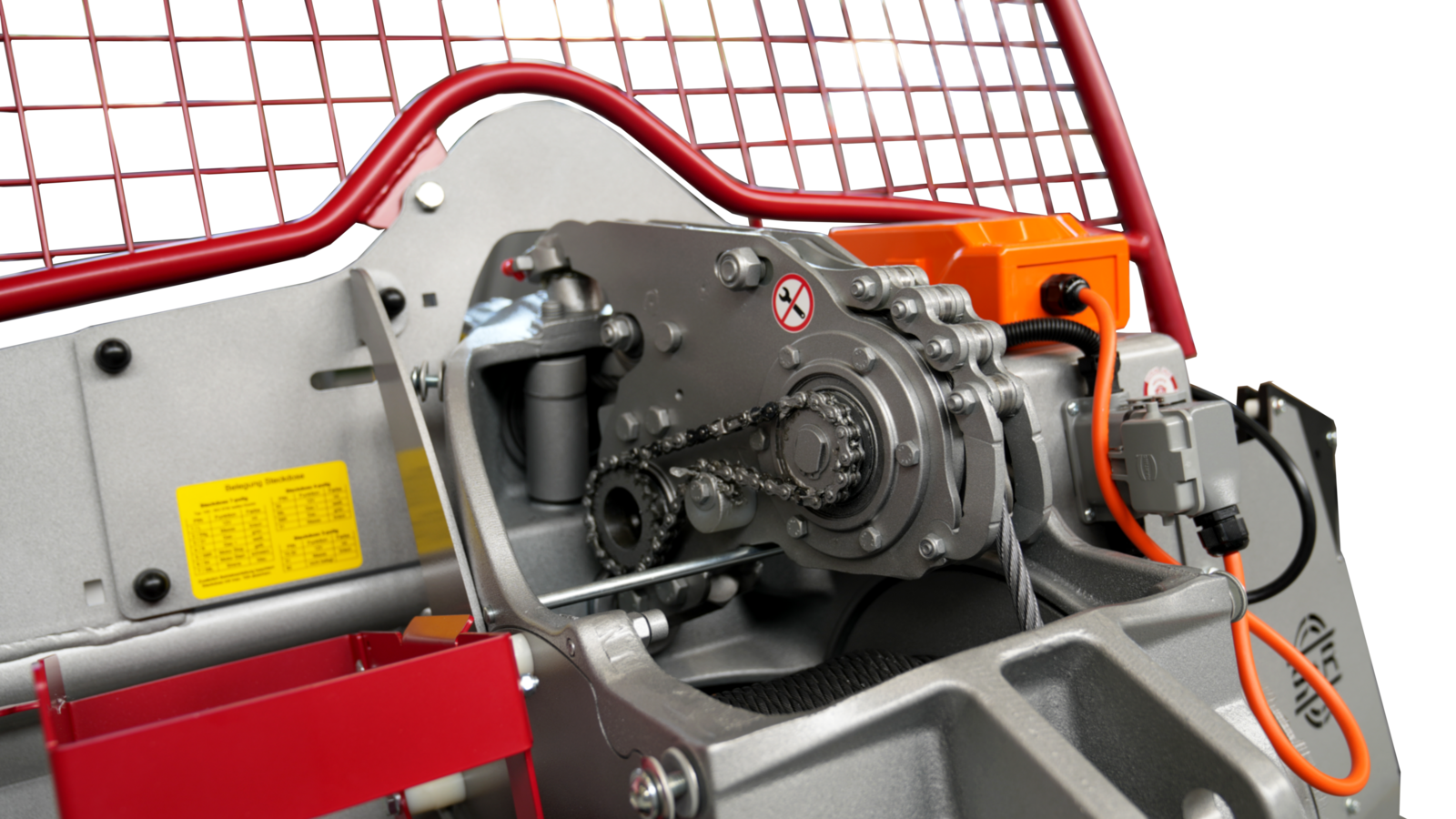

Um den Bedienkomfort zu erhöhen und die Seilwickelqualität zu verbessern wurde der Seilausstoß für die Alpin Dreipunktseilwinden entwickelt. Die im Schwenkarm der Seilverteilung verbaute Ausspulvorrichtung wird mechanisch angetrieben und hydraulisch geschaltet. Das Seil wird dabei über mehrere flexibel aufgehängte Andruckrollen auf einem großen Radius fest an die Seilrolle gepresst. Durch die große Auflagefläche ist die Funktionsfähigkeit trotz Verunreinigungen oder Seilverletzungen gegeben.

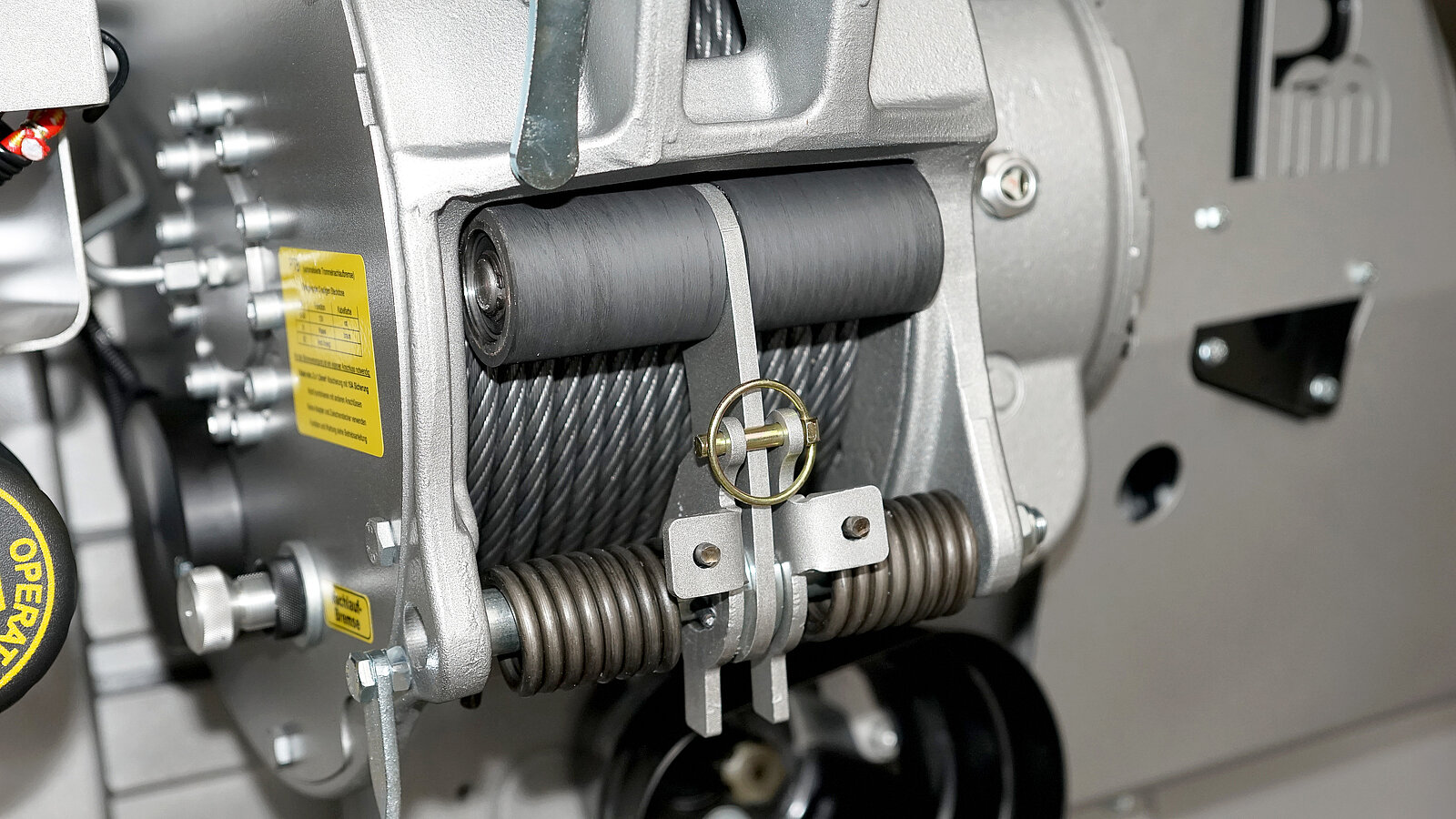

Zur zusätzlichen Optimierung der Seilwicklung ist eine Druckrolle optional erhältlich. Durch die saubere Wicklung wird das Seil geschont.
Abbildung Modell DW51

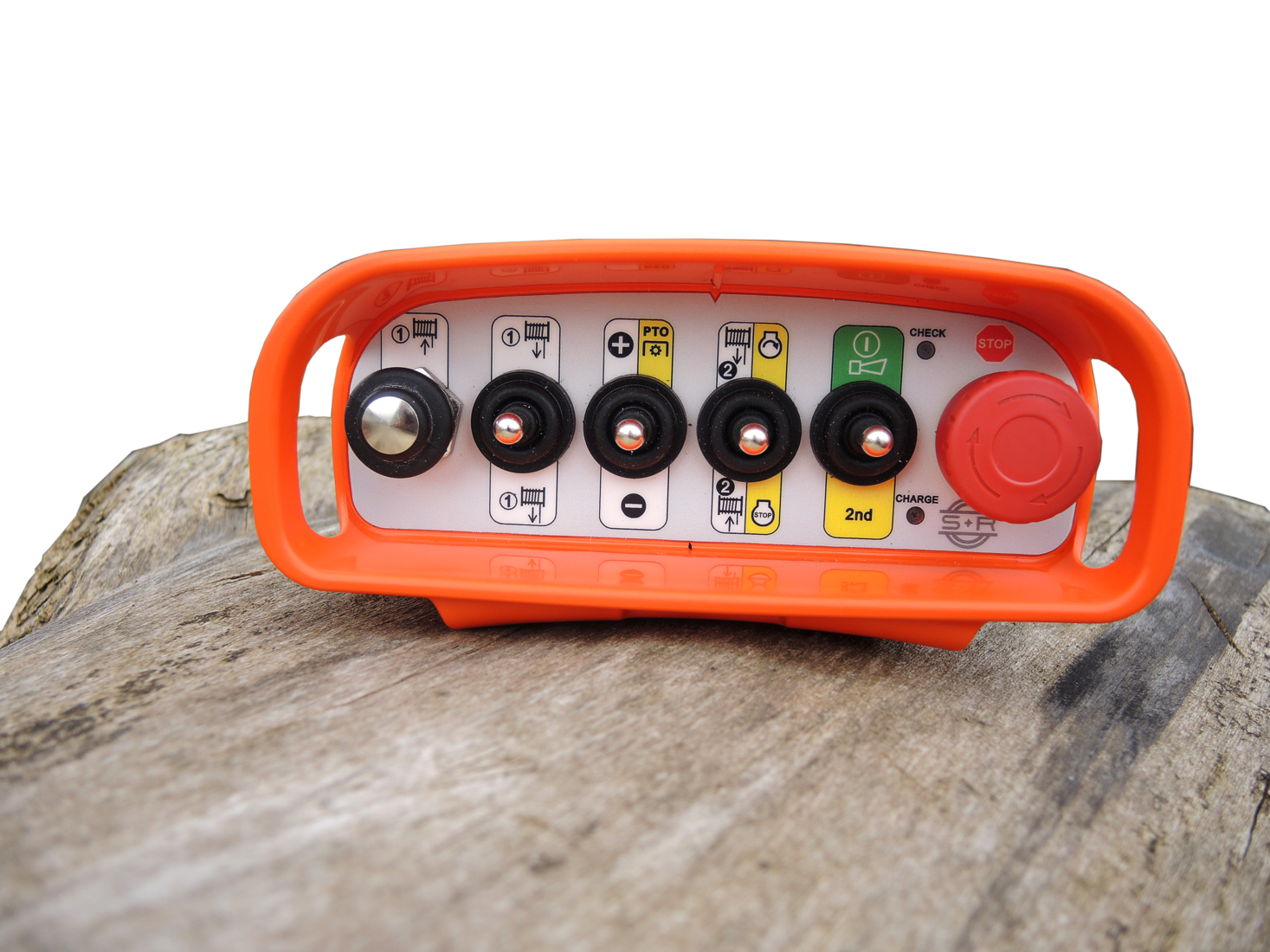

Für ein sicheres, bestandsschonendes und komfortables Arbeiten, werden die Alpin Seilwinden mit einer Funksteuerung ausgestattet. Der Bediner kann so Hindernisse besser erkennen und befindet sich nicht im Gefahrenbereich.

Das Sicherheitsupdate
Die Funksteuerung entkoppelt Lösen und Ziehen. Der Befehl Ziehen wird ab sofort über eine Drucktaste aktiviert.

Funktionen im Überblick

• Ziehen über Drucktaste
• Lösen, Kurzlösen über Kipphebel
• stugenlose Motordrehzahlverstellung
• Notaus

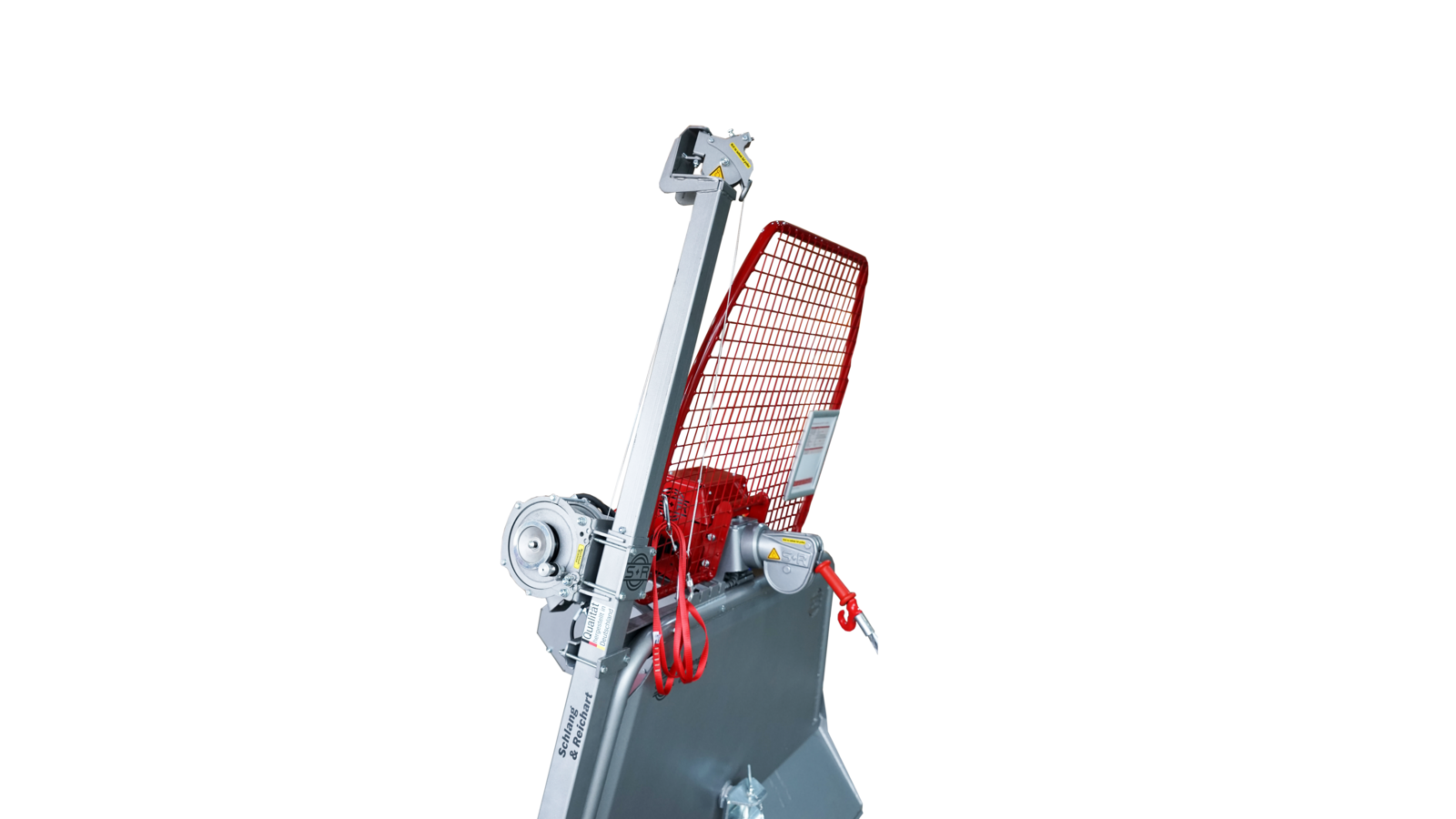

Die neue Hilfsseilwinde für Getriebeseilwinden erleichtert das Seilen in anspruchsvollem Gelände. Das Verfahren ist dabei einfach und effektiv zugleich. Die Steuerung erfolgt ergonomisch über Funk.

• Zugkraft: 400 kg
• Freilauf für schnellen Seilauszug
• Seillänge: 240 m, Kunststoffseil
• inkl. Karabiner, Umlenkrolle, Baumgurt, Funksteuerung

Schnell aufgebaut, sofort einsatzbereit:

• Das Ende des sehr leichten Hilfsseiles mit dem Zugseil verbinden.
• Freilauf aktivieren für leichten Auszug des Hilfsseiles
• Umlenkrolle am Ende der Seiltrasse an einem Baum befestigen.
• Das Hilfsseil einhängen.

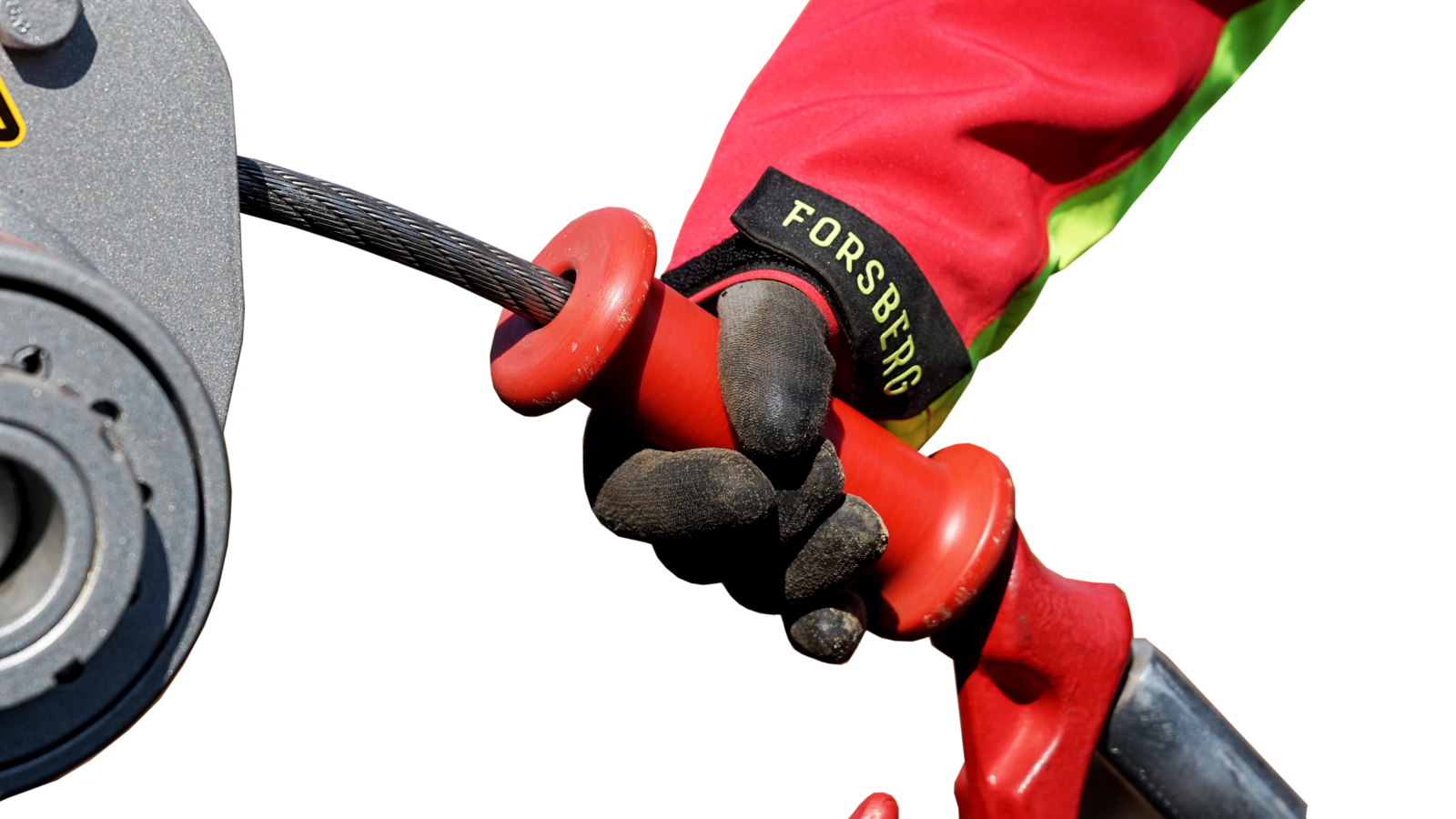

Der Quetschschutz Pro wird als Griffstück ergonomisch ausgeformt und gleitend auf dem Seil befestigt. Er verhindert, dass die Hand beim Seileinzug gequetscht oder durch Seilschäden verletzt wird.

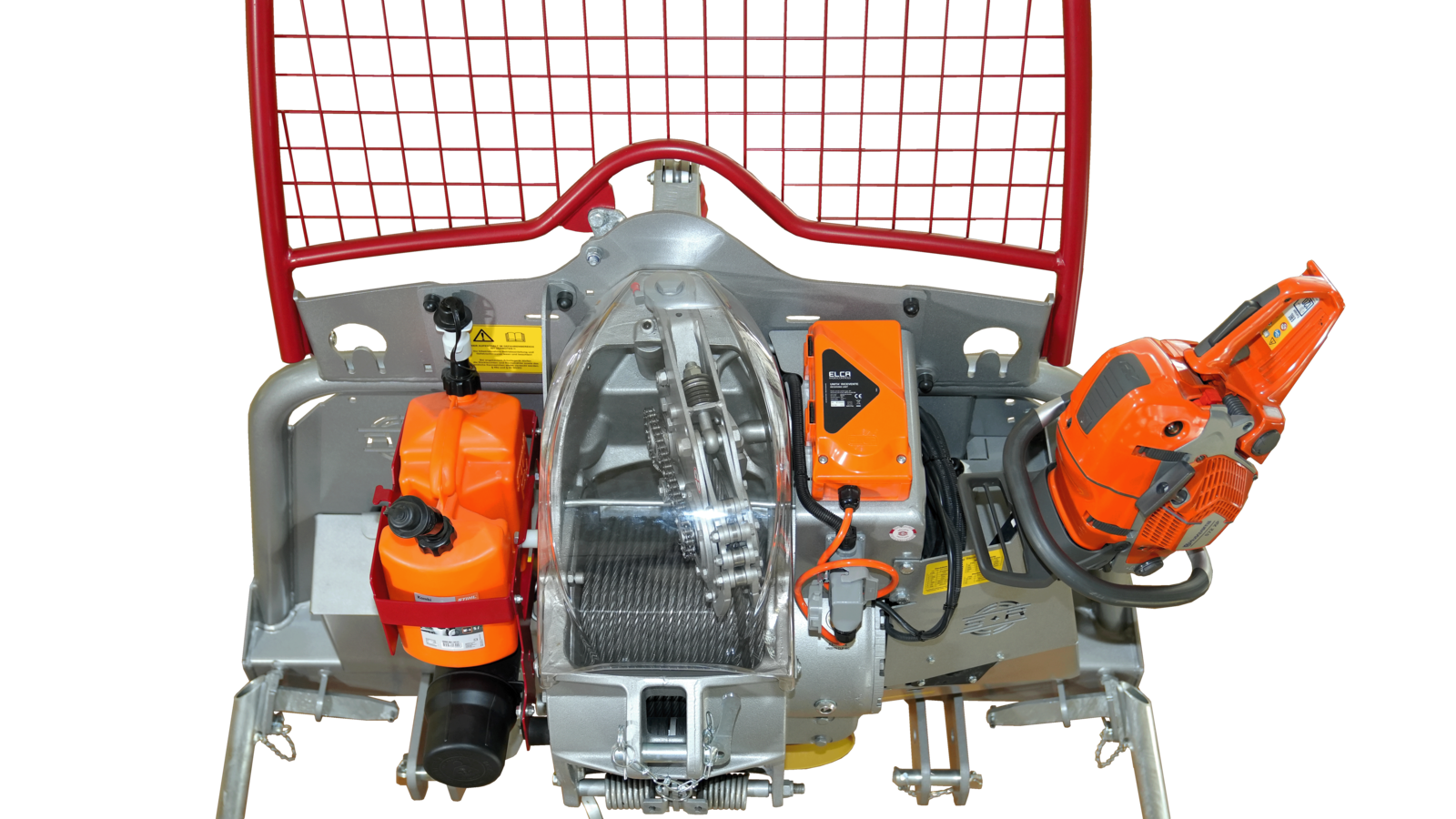

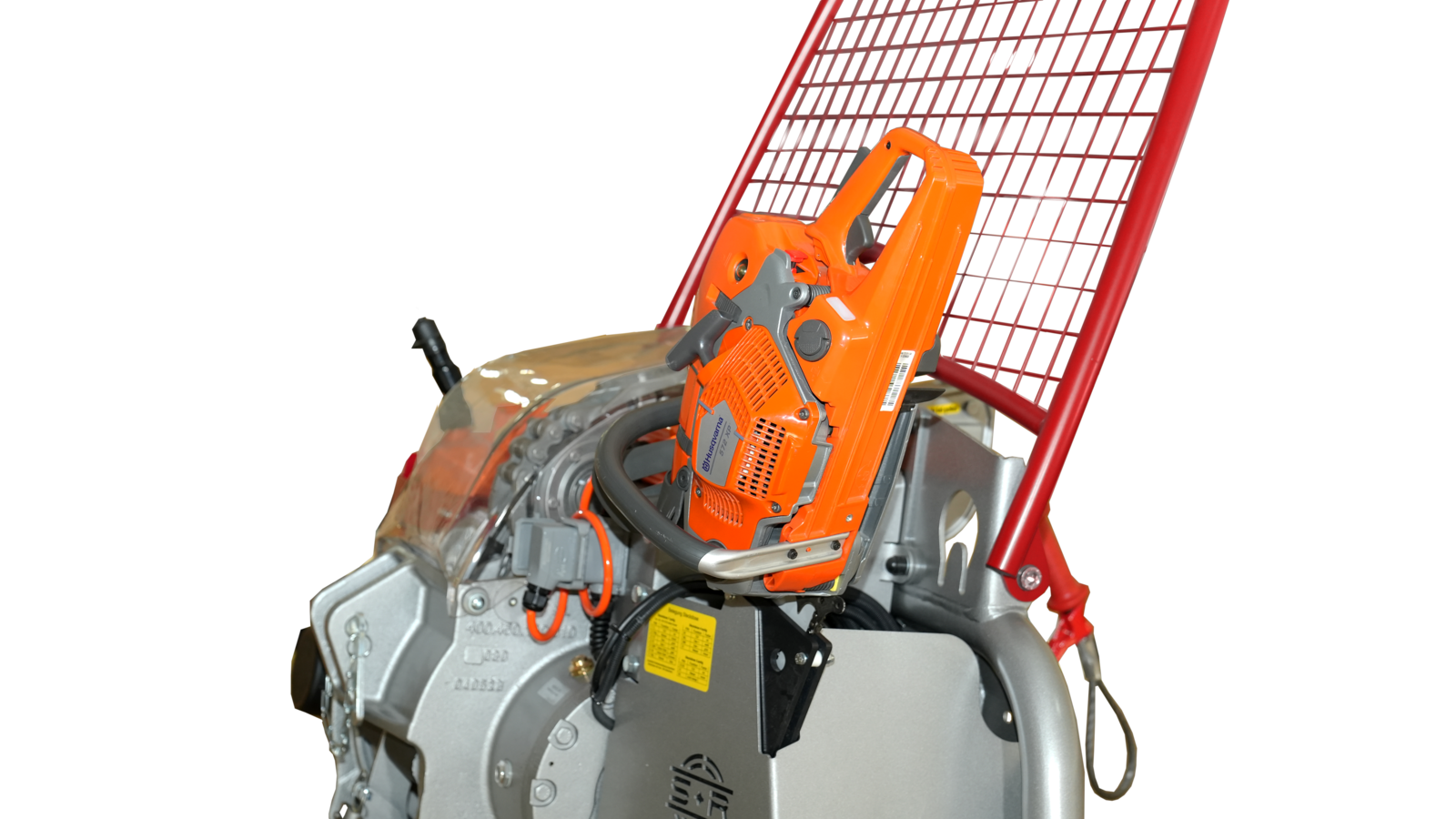

An den Seiten des Seilwindenaggregates befinden sich praktische Halter für Motorsäge und Kanister. Am Rückeschild befinden sich zusätzlich zwei Staufächer.
