Rückeanhänger
Individualität kombiniert mit höchster Flexibilität ermöglicht uns den Ansprüchen von Morgen gerecht zu werden. Die Rückeanhänger wurden für den professionellen Einsatz bei Waldbauern und Forstunternehmern entwickelt. Rückeanhänger von Schlang & Reichart sind für jeden Einsatz unter härtesten Bedingungen geeignet und können speziell auf bestimmte Anforderungen angepasst werden.
Qualitätsmerkmale der Rückeanhänger sind so z.B. der robuste Rahmen aus verwindungssteifem Feinkornstahl oder die hubstarken Forstkrane. Um schnell an die Arbeitsgebiete zu gelangen werden alle Rückeanhänger von Schlang & Reichart mit einer Straßenzulassung ausgeliefert. Auf Wunsch kann das Fahrzeug auch auf 40 km/h zugelassen werden.
Testparcours und Forsttechnik-Ausstellung
Sie möchten die Schlang & Reichart Technik live sehen und probefahren?
Dies ist auf dem neuen Testparcours für Forstmaschinen unter Echtbedingungen möglich.

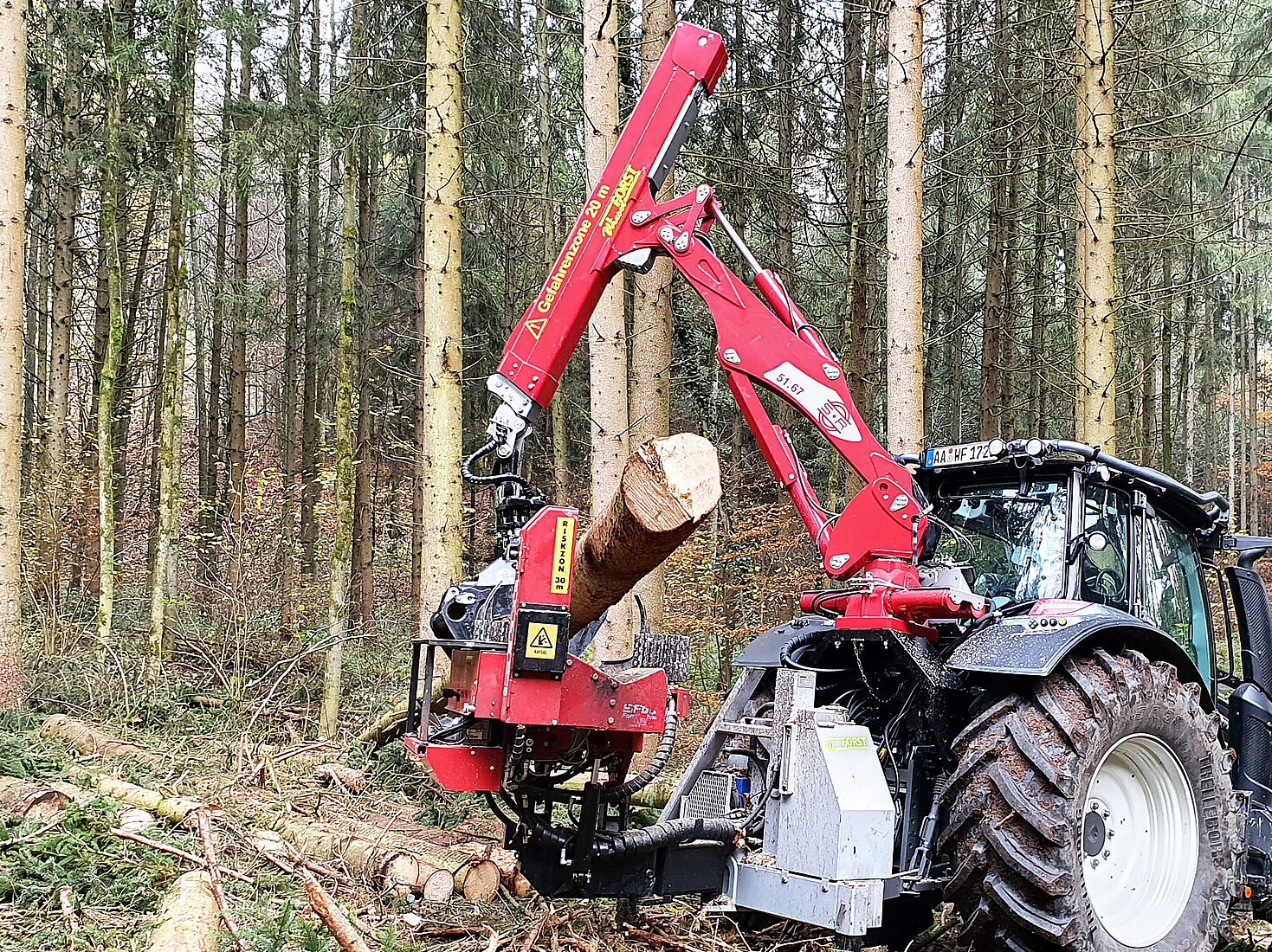

Rückezange 5167 und Rückeanhänger SR.1100
Schlagkraft für den Privatwald, enge Rückegassen und kleine Aufträge. Aufgebaut auf den Valtra N154 Direct ist ein Schlang & Reichart Rückekran 5167. Wahlweise kann der Schlepper mit einem Harvesteraggregat im Dreipunkt oder einem Rückeanhänger SR.1100 gefahren werden.

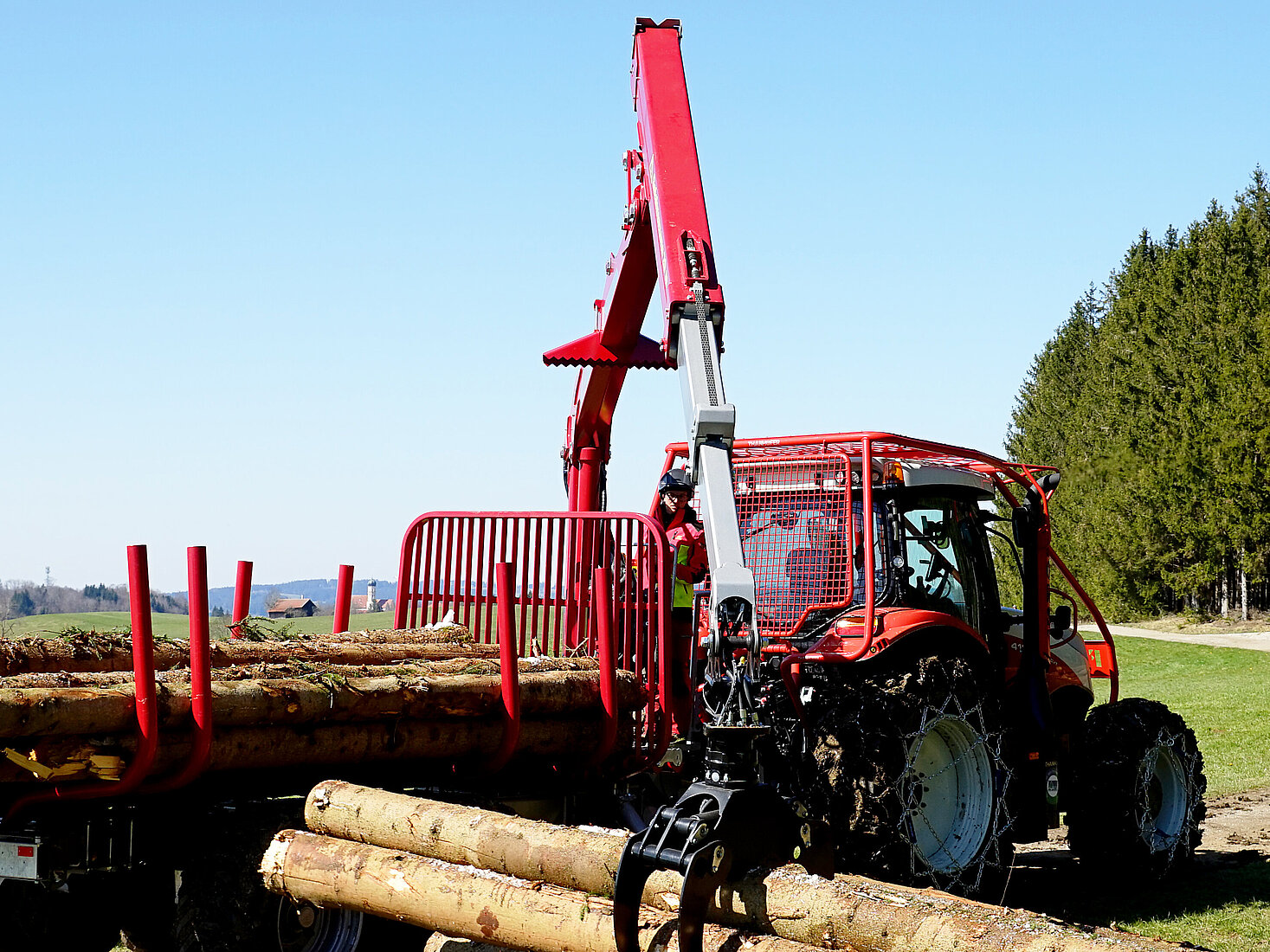

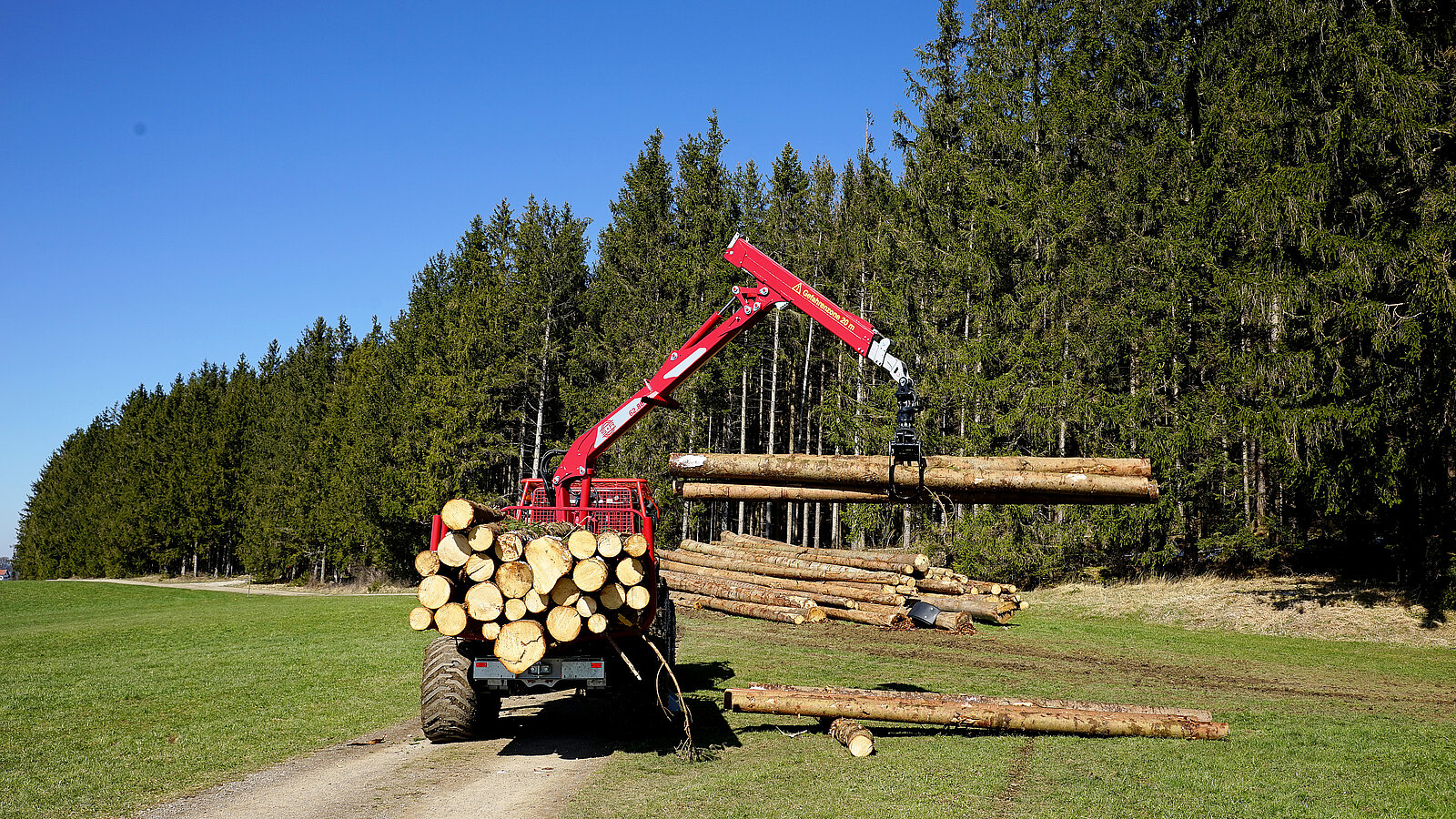

SR.1400X | Größtes Ladevolumen
Das Flaggschiff im Schlang & Reichart Rückeanhängerprogramm mit dem größten Ladevolumen.
+ 13 t Nutzlast
+ Druckluftbremse
+ 4.000 mm Ladelänge (900 mm ausziehbar)
+ Serienmäßige Straßenzulassung
+ Umfangreiches Zubehörprogramm
Einsatzreportage | SR.1100
Wir sind unterwegs in Nordhessen bei Christian Nachbar. Er setzt in seinem Brennholzbetrieb einen Schlang & Reichart Rückeannhänger SR.1100 ein. Heute ist er zusammen mit einer Spaltzange von Westtech Woodcracker L700 im Einsatz.
Der Standhafte - SR.1100
In einem großen Vergleichstest hat der Landwirt zusammen mit der BLT Wieselburg, der FAST Traunkirchen am Waldcampus Österreich, der SVS (Sozialversicherung der Selbstständigen) und der AUVA 10 Rückeanhänger unter die Lupe genommen.
Für die Kranbedienung und den Arbeitsplatz gab es durchwegs Plus-Bewertungen.“ - Auszug Landwirt 6/2020

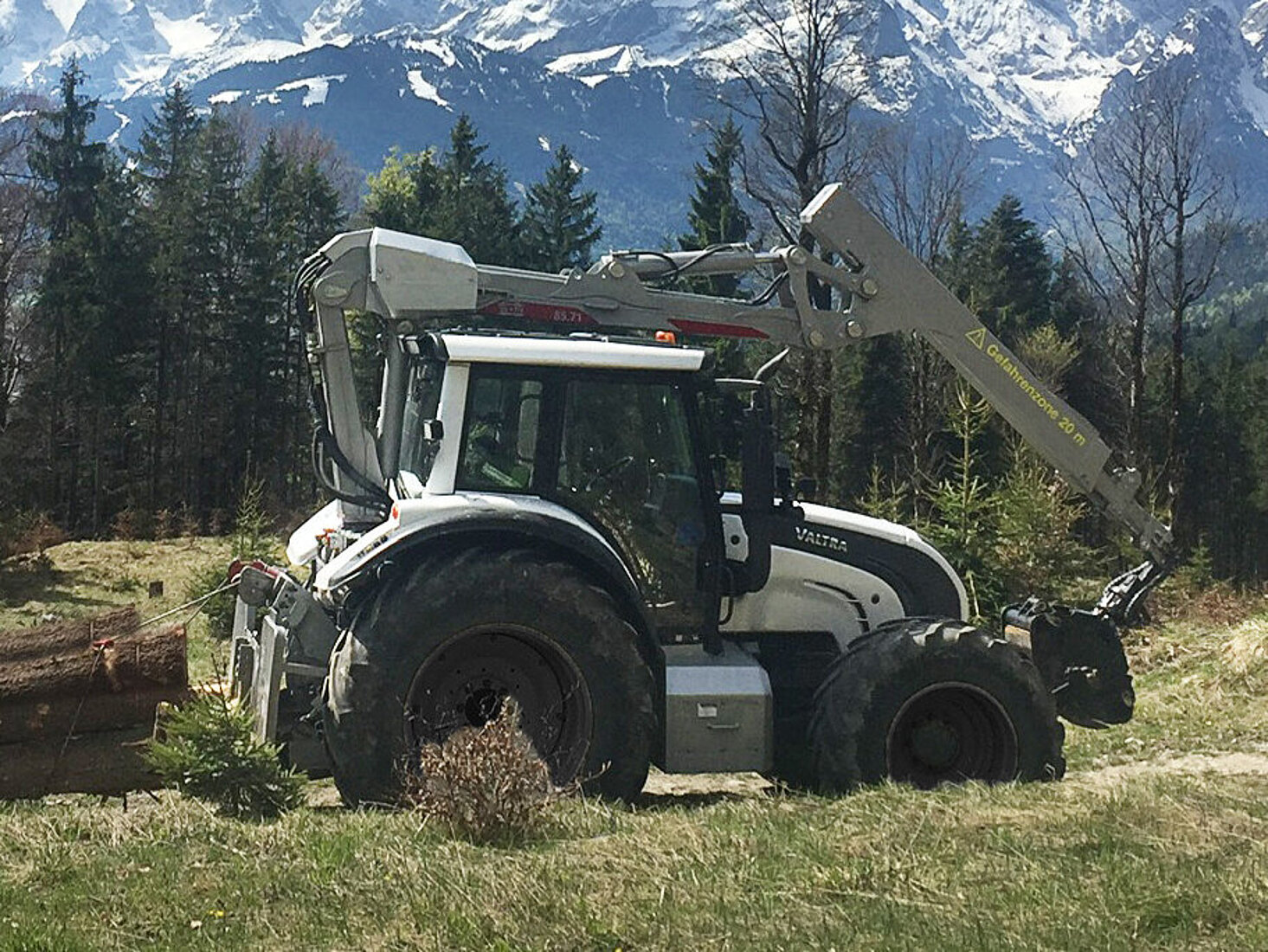

Krane
Die modernen und leistungsstarken Forstkrane von Schlang & Reichart sind für den professionellen Einsatz konzipiert. Die Forstkrane sind zum Laden und zum Rücken von Kurzholz ausgelegt. Sie können somit auch auf landwirtschaftliche Schlepper aufgebaut werden. Das Kranprogramm bietet Forstkrane in unterschiedlichen Leistungsklassen mit bis zu 10,0 m Reichweite und 9,0 m/t Hubvermögen. Neben dem L-Kran für die Rückeanhänger im Forstbereich bietet Schlang & Reichart auch Z-Krane an. Diese werden überwiegend auf dem Schlang & Reichart Unimoganhänger verbaut.
Technische Details Rückeanhänger

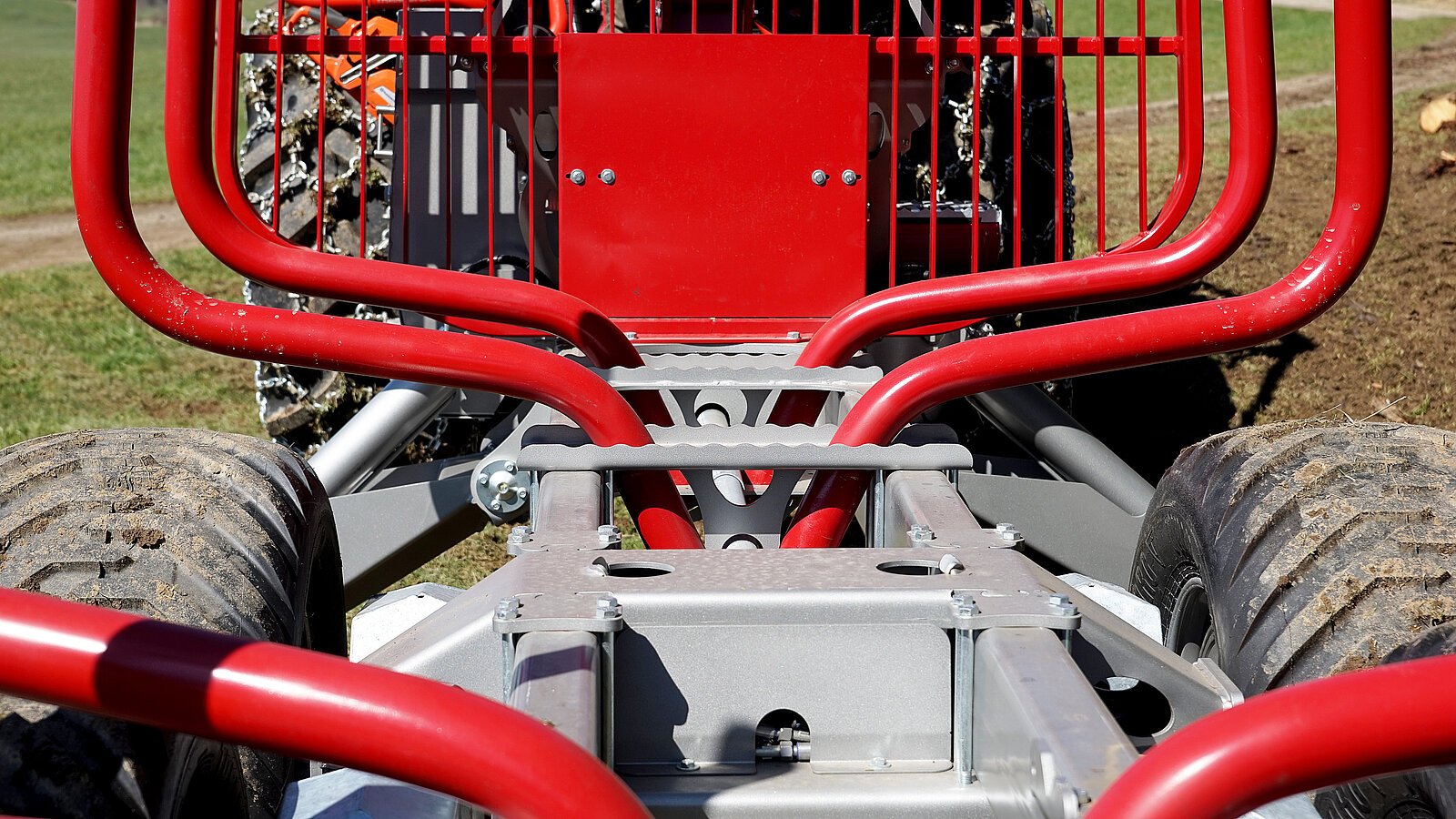

Rahmen
Der robuste Rahmen besteht aus einem verwindungssteifen Doppelrahmen aus Feinkornstählen. So erreicht man maximale Bodenfreiheit und Stabilität. Verwindungskräfte, die beim Arbeiten mit dem Ladekran und beim Fahren im Gelände entstehen, können dadurch optimal vom Rahmen aufgenommen werden.

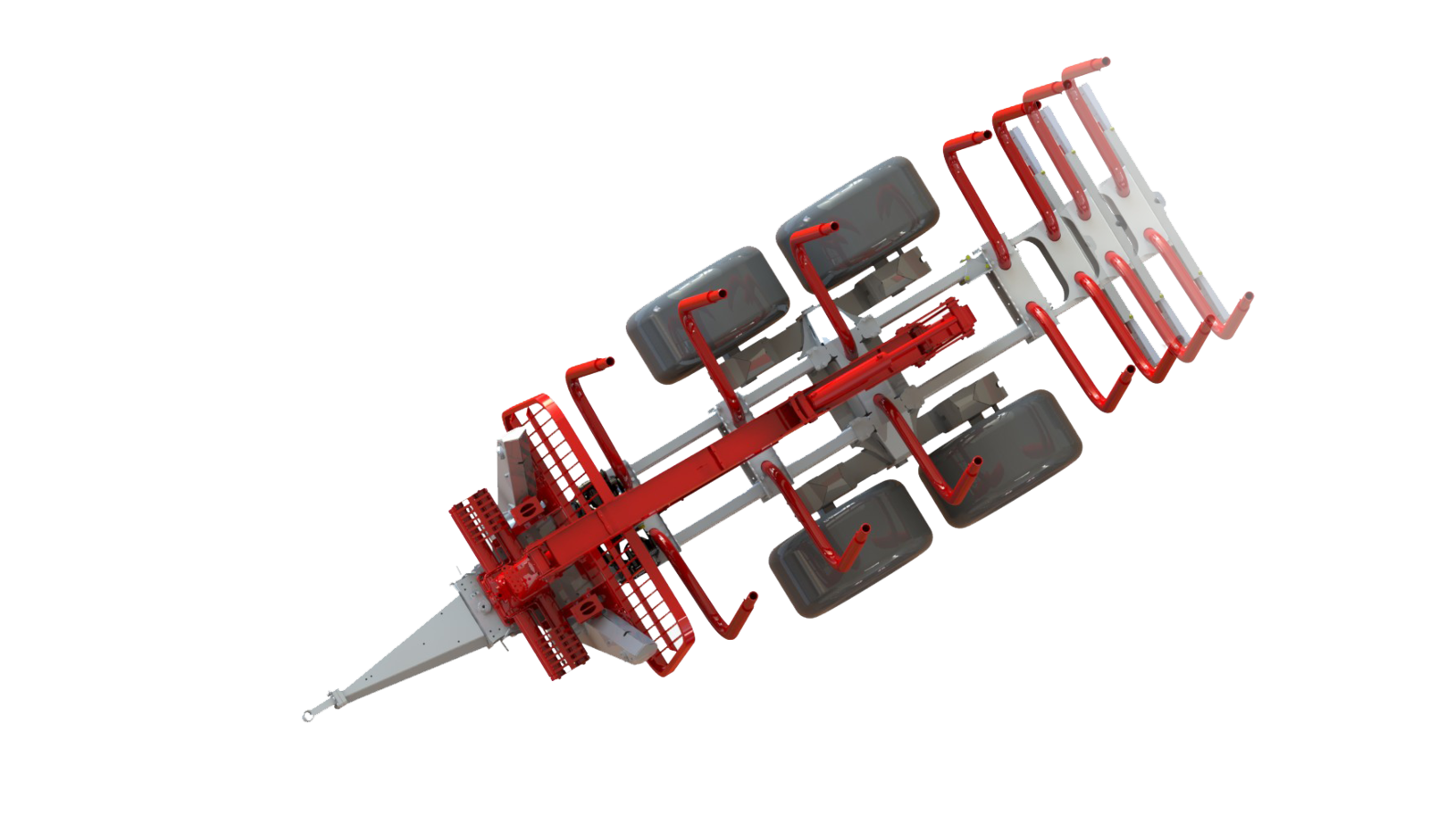

Für eine flexible Anpassung des Rückeanhängers an unterschiedliche Ladelängen kann der Rahmen um 900 mm ausgezogen werden. Auch das Achsboogie kann verschoben und die Stützlast des Rückeanhängers somit angepasst werden (außer SR.950).

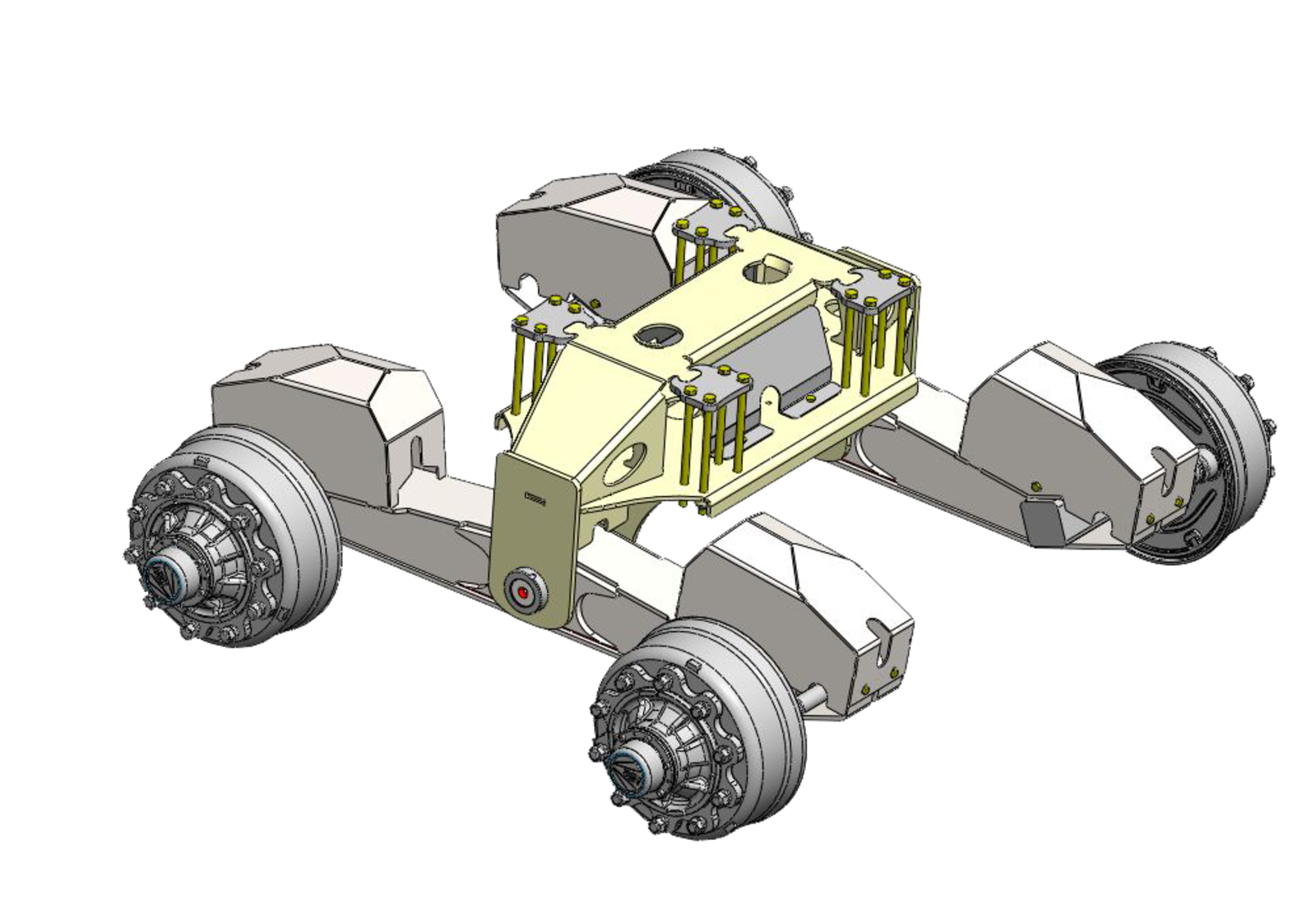

Boogieachse
Für bodenschonendes Fahren und eine größtmögliche Geländegängigkeit ist das Fahrwerk aller Schlang & Reichart Rückeanhänger mit einer Boogieachse ausgestattet. Durch diese wird auch die Standsicherheit bei der Kranarbeit deutlich erhöht. Damit ein korrekter Geradeauslauf über Jahre sichergestellt wird, erfolgt die Lagerung der Boogieachse in nachstell- und abschmierbaren sphärischen Gelenklagern.

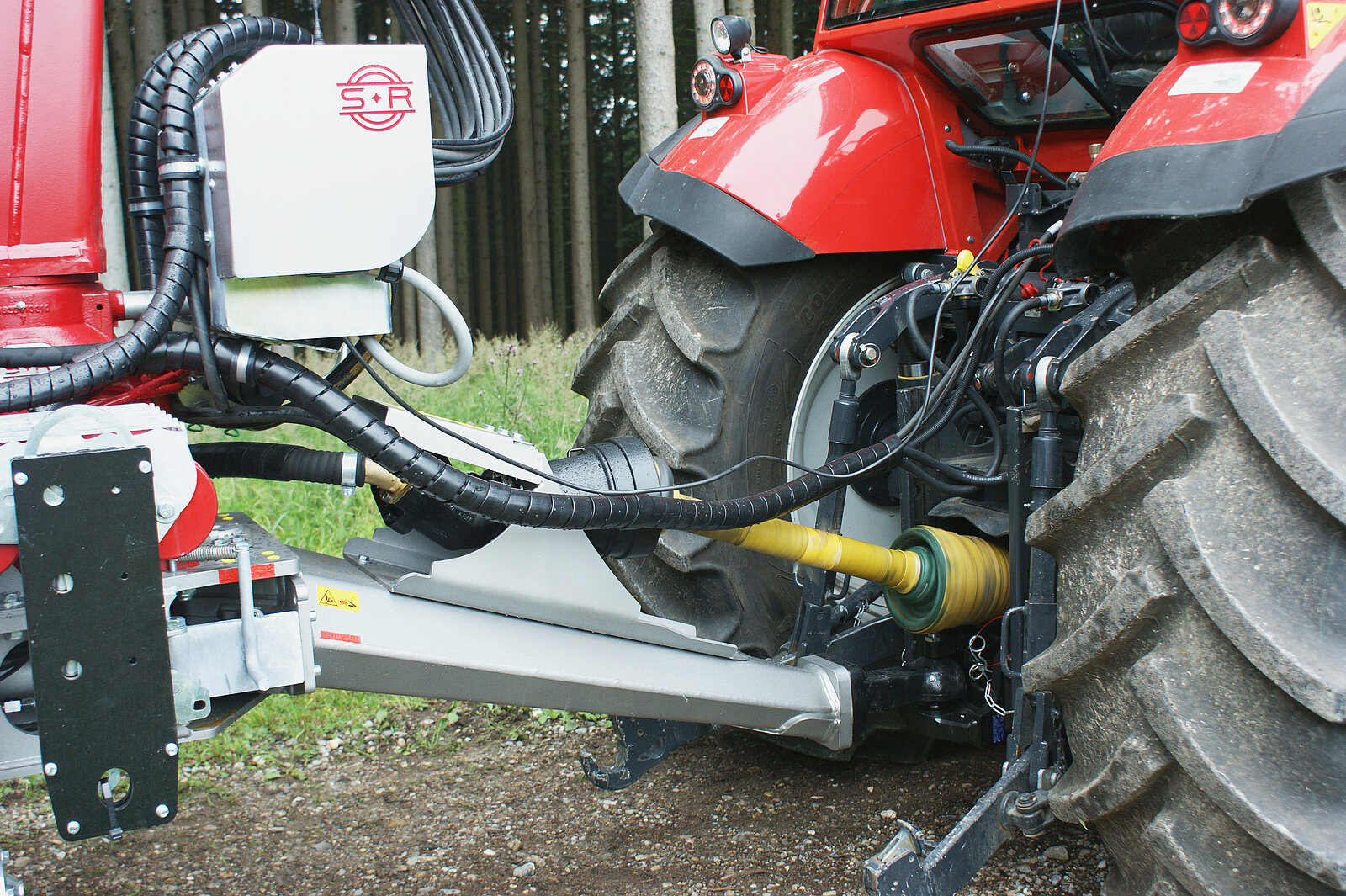

Anhängung
Bei der Anhängung kann zwischen unterschiedlichen Varianten gewählt werden. Neben einer Obenanhängung kann diese auch als Untenanhängung ausgeführt werden. Optional sind beide auch als Kugelkopfanhängung erhältlich.

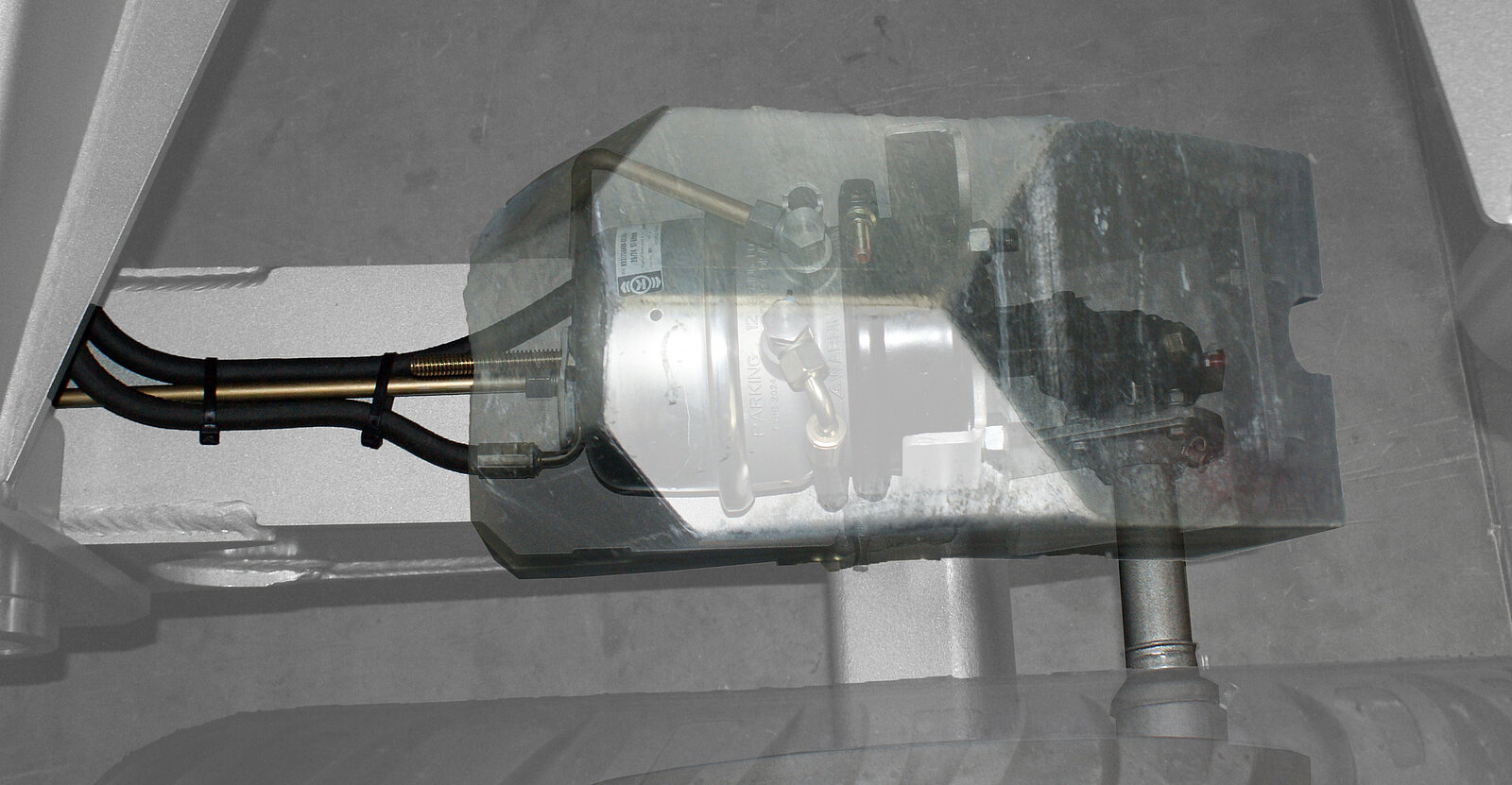

Bremsanlage und Straßenzulassung
Der Rückeanhänger SR.950 ist serienmäßig mit einer hydraulischen 2-Rad-Bremse ausgestattet.
Zusätzlich kann dieser mit einer hydraulischen Auflaufbremse ausgestattet werden. Hierbei wird die Bremskraft ohne störanfällige Gestänge oder Bowdenzüge hydraulisch von der Auflaufeinrichtung zu den Bremsen übertragen. Für mehr Sicherheit bei Rückwärtsfahrten und im Gelände wird die Auflaufbremse mit einer zusätzlichen hydraulischen Bremse, die über ein Schleppersteuergerät manuell bedient werden kann, kombiniert.
Die Typen SR.1100 und SR.1400 sind serienmäßig mit einer Druckluftbremse mit Federspeicher ausgerüstet. Fahrten auf öffentlichen Straßen sind mit der serienmäßigen TÜV Zulassung, auch mit Beladung, möglich.

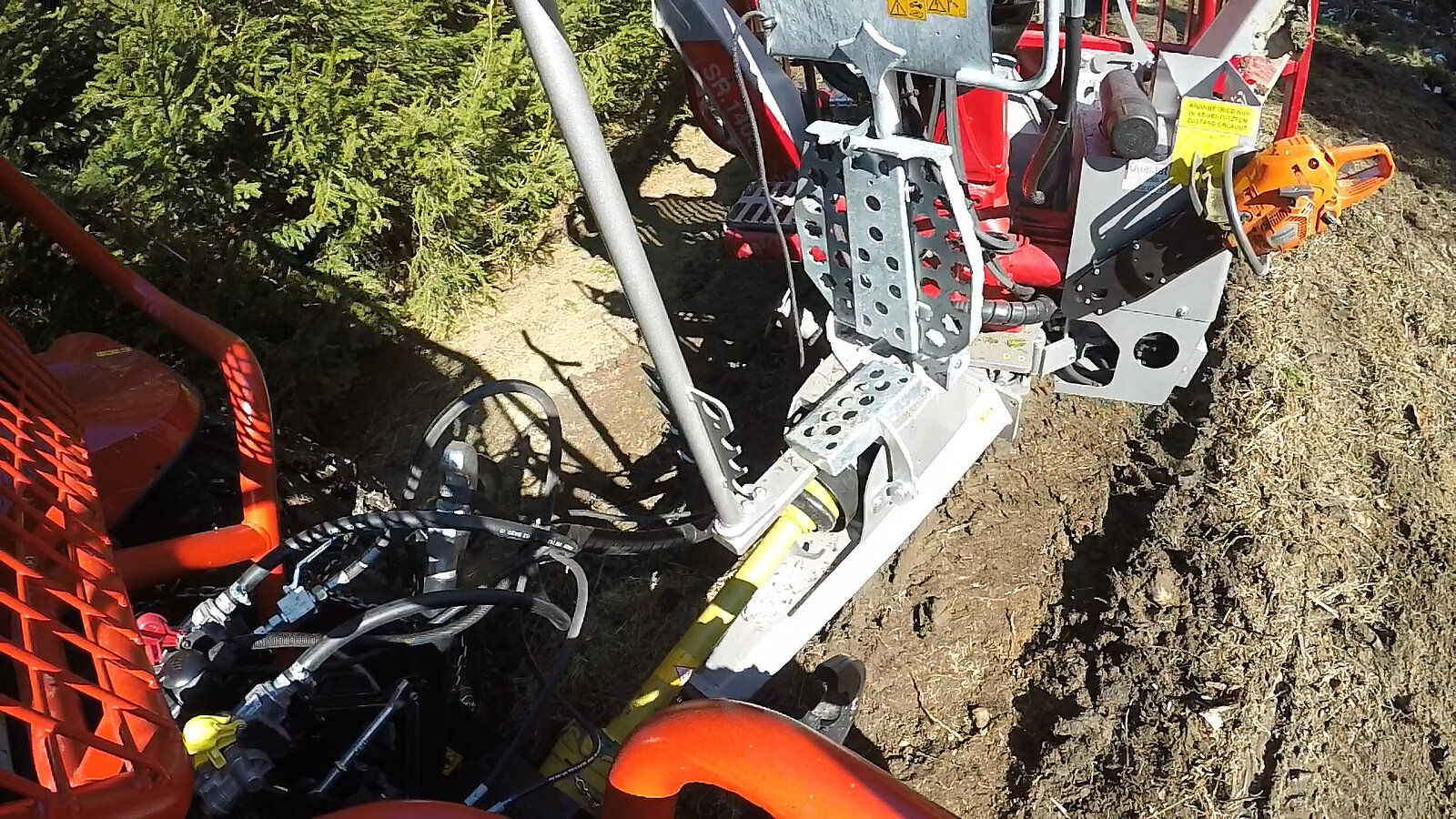

Lenkdeichsel
Perfekt geeignet zum rangieren in engen Beständen ist die serienmäßige Lenkdeichsel mit einem hohem Lenkeinschlag. Auch beim Schwenken mit beladenem Rückeanhänger gegen den Hang sichern zwei kräftige Hubzylinder, die vom Schlepper aus bedient werden können, eine zuverlässige Bedienung.
Bei Straßenfahrten kann der Bediener die Deichsel leicht im Ein-Mann-System arretieren.

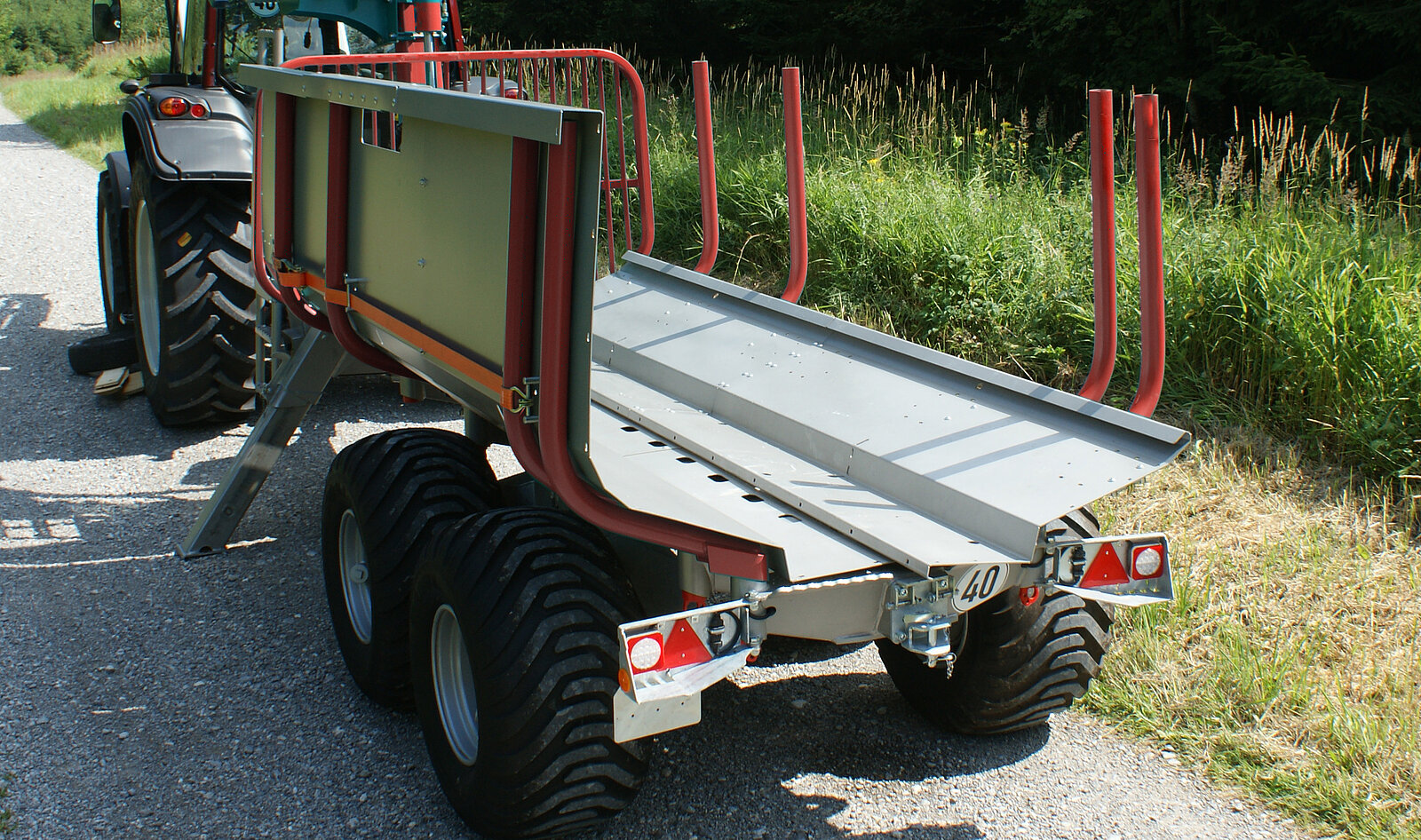

Transportsysteme
Für den Transport unterschiedlicher Ladegüter kann der Rückeanhänger mit verschiedenen Transportsystemen ausgestattet werden.
Die feuerverzinkte Schnittgutwanne (Bild rechts, linke Wannenhälfte) ist ausgelegt für den Transport von Ast- und Schnittmaterial.
Für den kombinierten Transport von Stammholz und Astmaterial eignet sich die Bodenwanne (Bild rechts, rechte Wannenhälfte).
Antriebssysteme

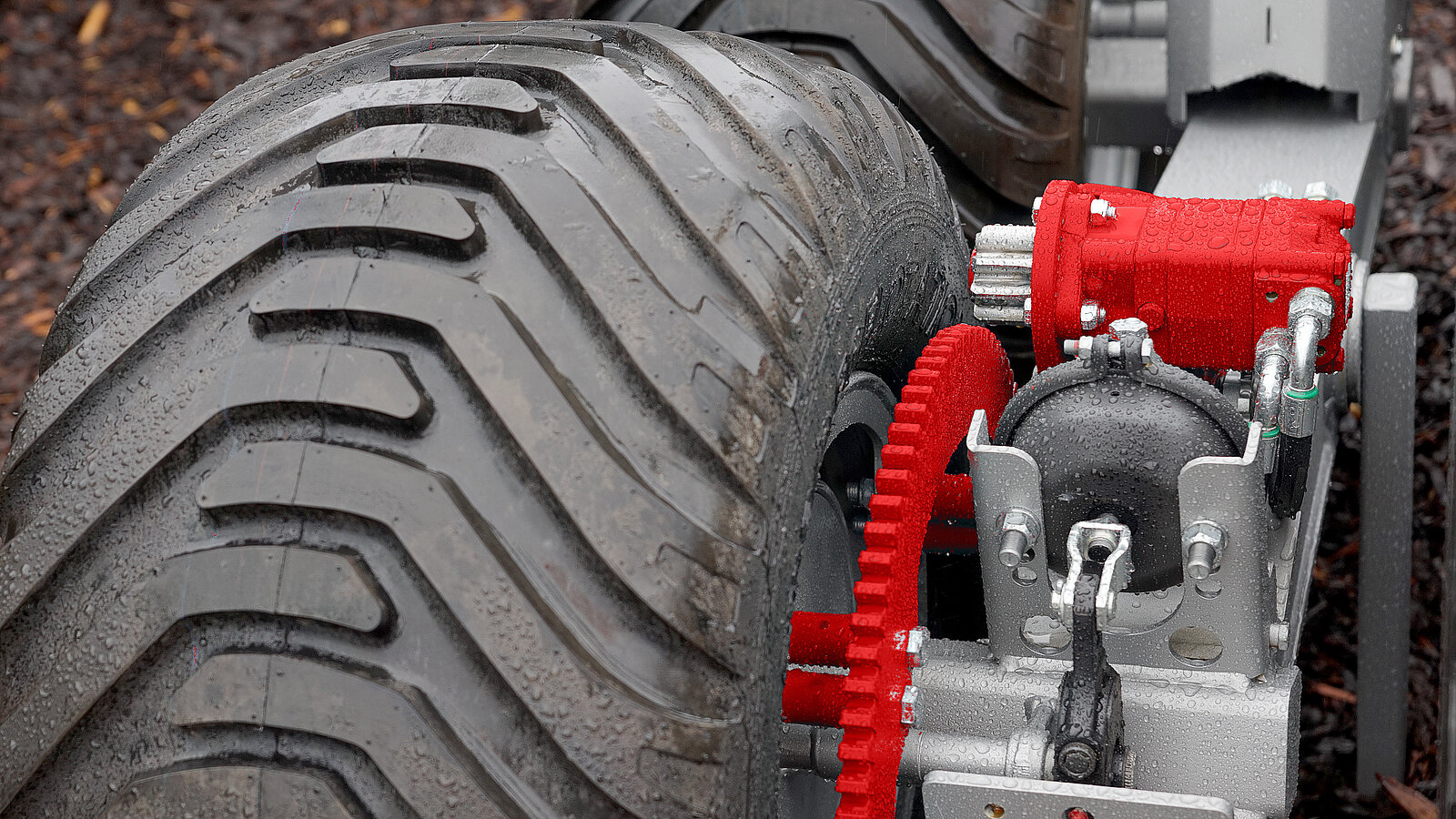

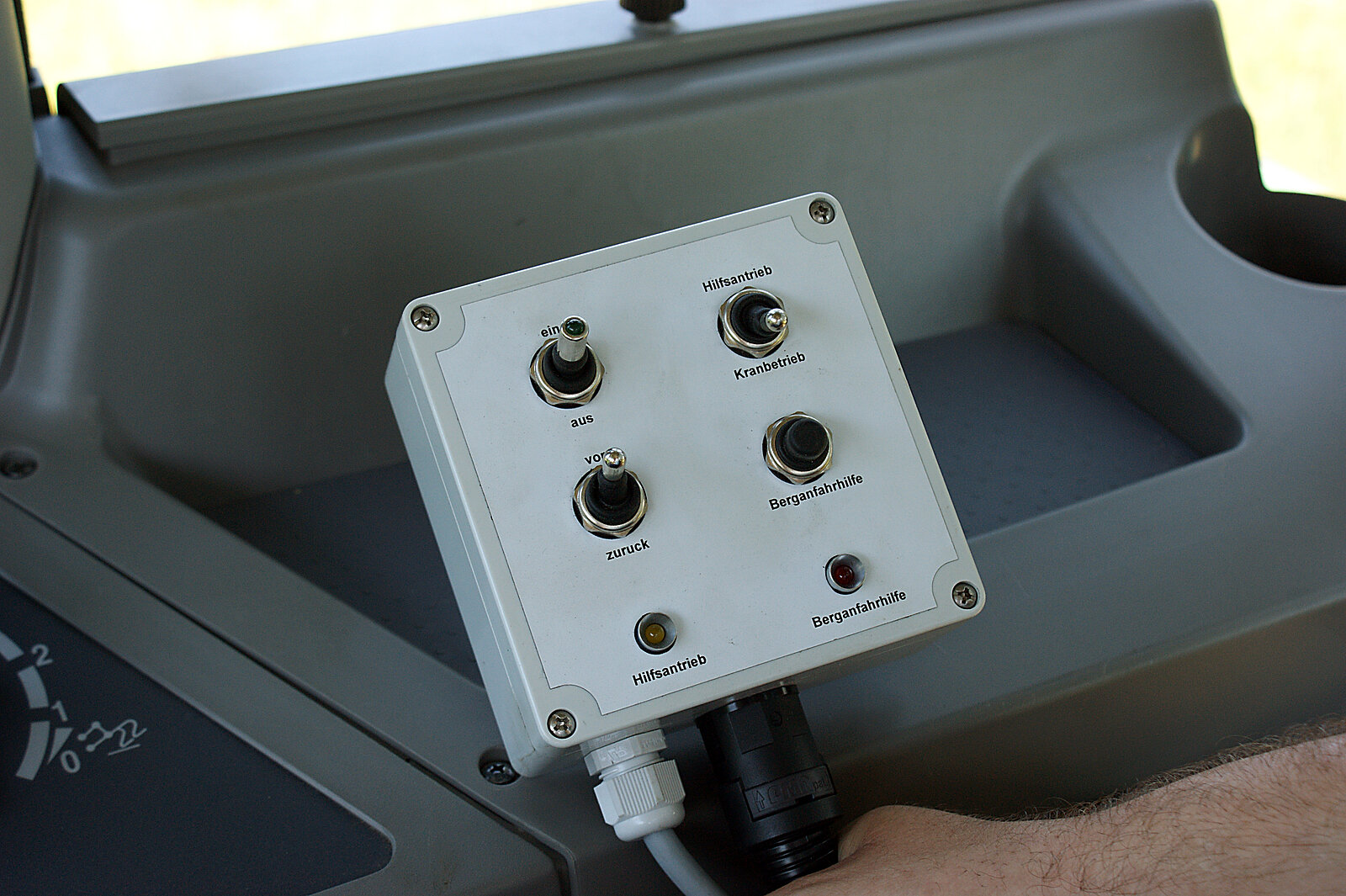

uniDRIVE Radantrieb
Der hydraulische Radantrieb uniDRIVE setzt neue Maßstäbe beim Preis-Leistungs-Verhältnis.
- Maximale Schubkraft pro Rad bis zu 2 t
- Höchstgeschwindigkeit bis zu 8 km/h
- Hydraulikversorgung über Eigenölversorgung oder Hydraulik des Schleppers
- Durch ein Ausfahren des Antriebs wird bei Straßenfahrten Verschleiß verhindert

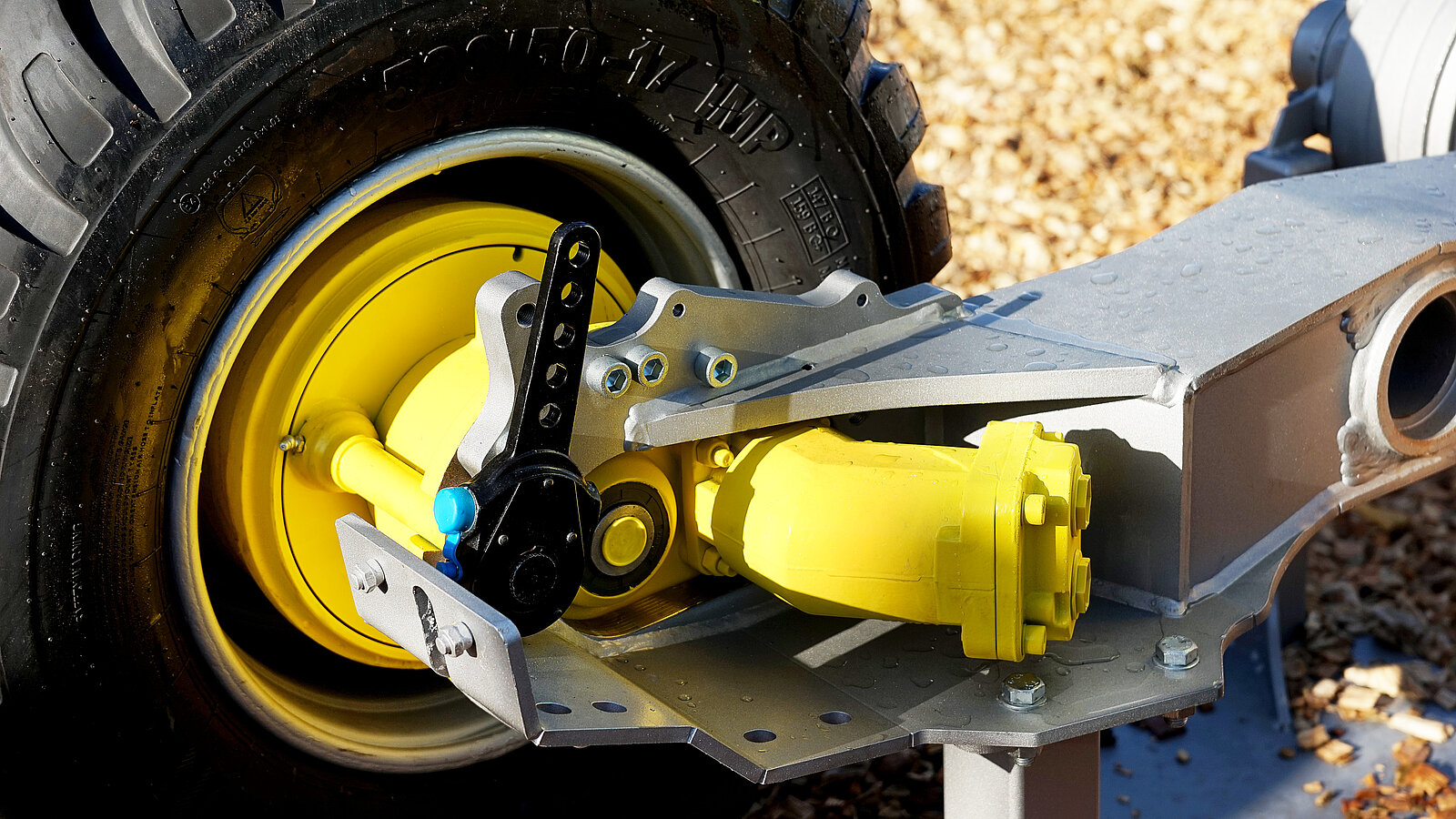

powerDRIVE Radantrieb
Der neue hydraulische Radantrieb powerDRIVE made by Pfanzelt bietet eine neue Dimension des Radnabenantriebes.
- Maximale Schubkraft 6,1 t
- Proportionaler Fahrantrieb für Vor- und Rückwärtsfahrten
- Alle Bremsanlagen in Kombination mit Radnabenantrieb möglich
- Automatische Abschaltung des Antriebes beim Bremsen
- Freilauf für verschleißfreie Straßenfahrten
| Typ | Schubkraft | Geschwindigkeit max. |
| 2WD-I | 2,4 t | 8,8 km/h |
| 2WD-II | 3,1 t | 8,2 km/h |
| 4WD-I | 4,8 t | 4,4 km/h |
| 4WD-II | 6,1 t | 4,1 km/h |
Angaben abhängig von Hydraulikölmenge und -druck.

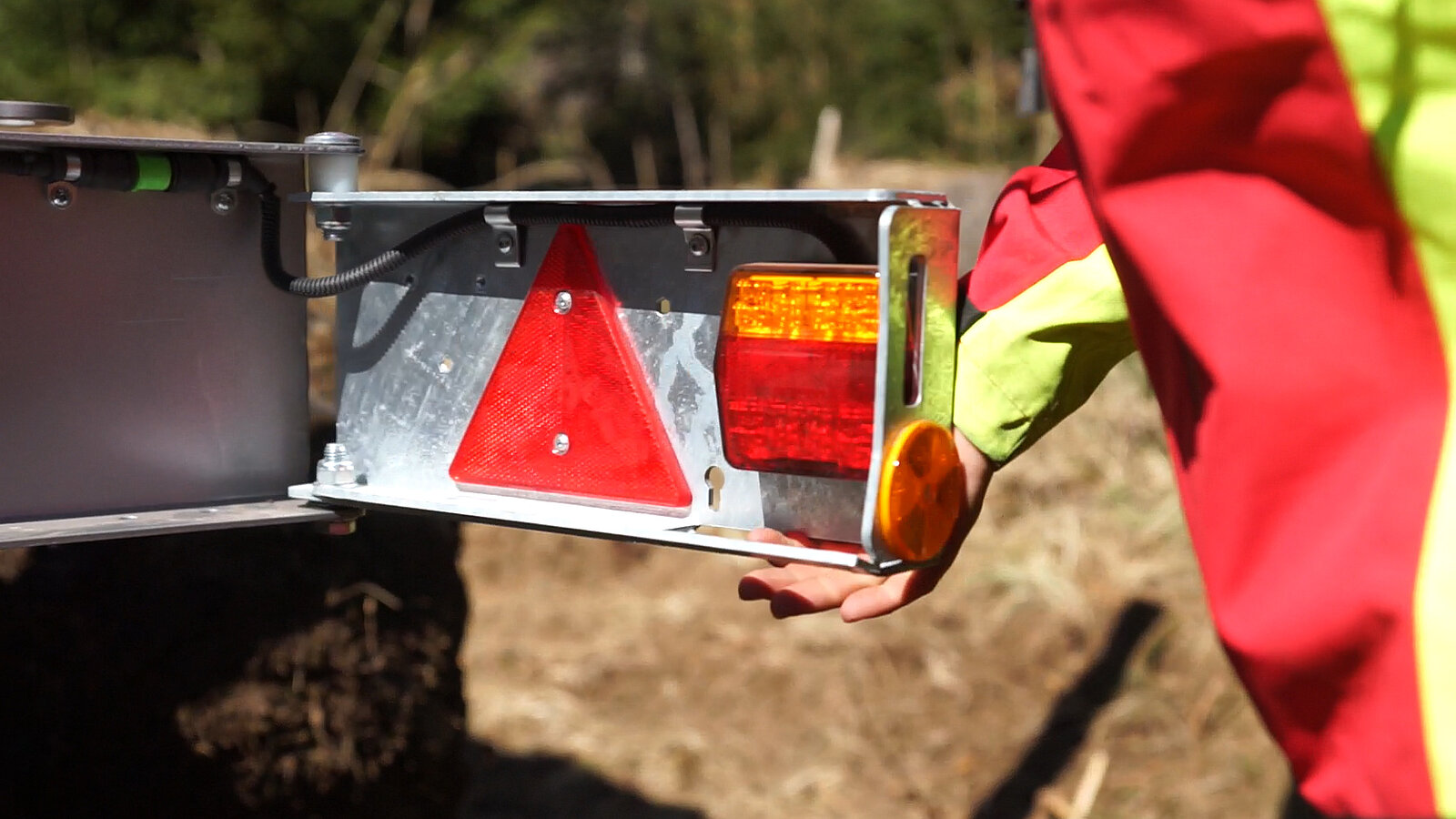

LED-Beleuchtung mit Blinkerüberwachung
Wichtig bei Straßenfahrten ist die Beleuchtung des Anhängers. Um diese im Bestand zu schonen, kann diese einfach eingeklappt werden. Eine längere Lebensdauer und Zuverlässigkeit ist somit gesichert.

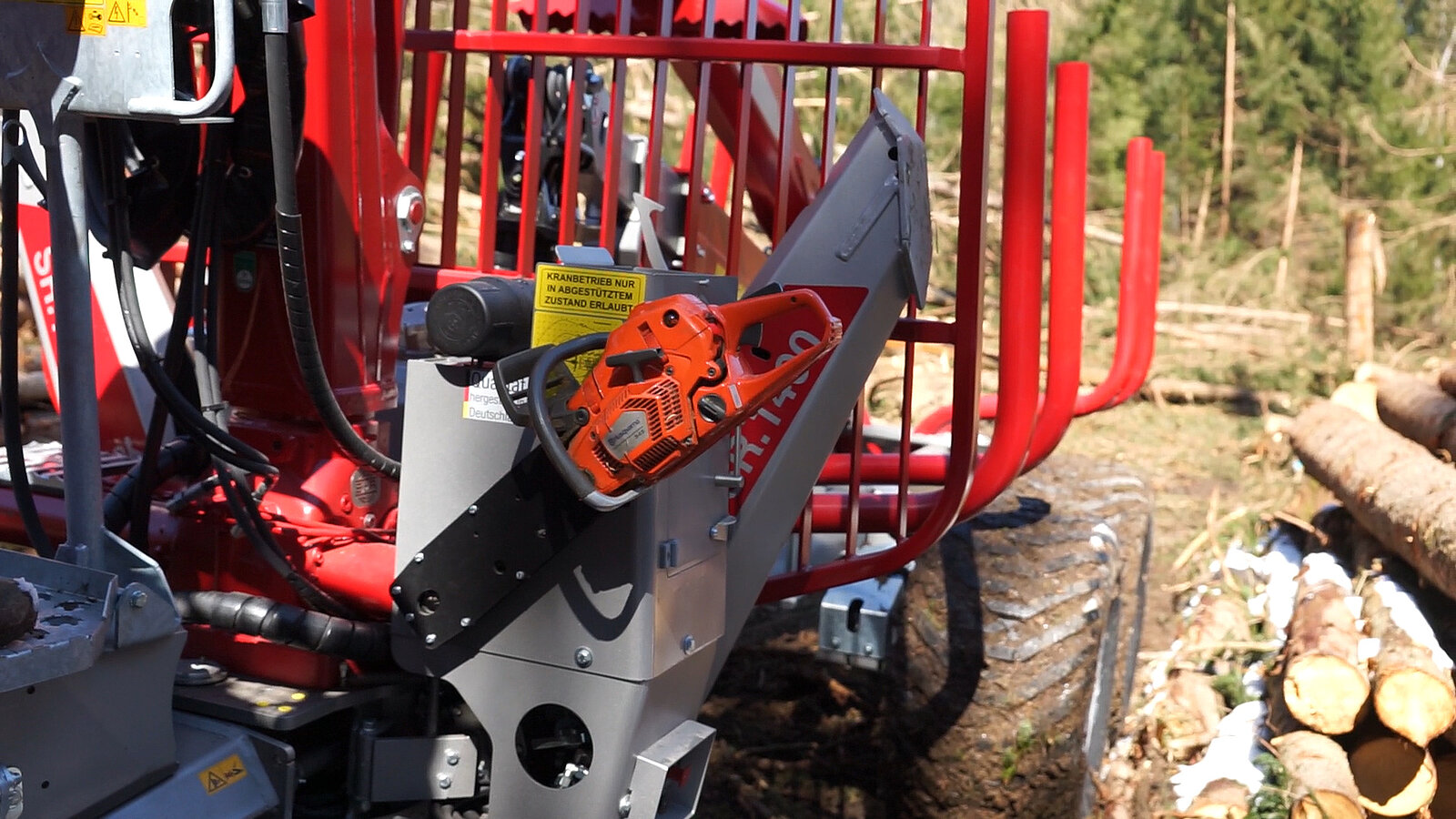

Stauraum für Werkzeug
Praktisch und aufgeräumt sind Motorsäge und Kraftstoffkanister am Rückeanhänger verstaut. Ein zusätzliches, abschließbares Staufach ist ideal geeignet für Zurrgurte, Werkzeug und sonstiges Kleinmaterial.
Technische Details SR.600
Doppelrahmen
Der Rückeanhänger SR.600 ist mit einem geschraubten Doppelrahmen ausgestattet. Der Laderaum kann flexibel für unterschiedliche Stammlängen genutzt werden. Zudem kann Meterholz ohne Umbau quer geladen werden.
Optional ist für den SR.600 eine Schnittgutwanne erhältlich. Mit dem Kran kann die zweiteilige Wanne schnell und einfach montiert bzw. demontiert werden.
Krangeometrie
Das Kniehebelsystem des Forstkranes, auch Power-Link-System genannt, zwischen Haupt- und Knickarm, garantiert eine optimale Krangeometrie für die Ladearbeit. Auch das Laden direkt am Stirngitter ist somit möglich.
Geschützt vor Beschädigungen, beim Be- und Entladen des Rückeanhängers, sind die beiden Hydraulikzylinder über dem Hauptarm angeordnet. Der Teleskopzylinder ist innenliegend verbaut.
Kransteuerung
Der Bedienstand auf der Deichsel bietet dem Fahrer einen übersichtlichen und außerhalb des Gefahrenbereiches gelegenen Arbeitsplatz mit optimaler Sicht.
Die Kransteuerung, die über zwei Kreuzhebel mit je einem elektrischen Schalter verfügt, ermöglicht eine leichte und komfortable Bedienung des Kranes.
Schlauchverlegung
Eine geschützte Verlegung der Hydraulikschläuche vom Steuerblock bis in die Kranspitze garantiert geringe Ausfallzeiten und höchste Sicherheit bei der Arbeit.
Bei Schlang & Reichart wird höchste Priorität darauf gelegt, dass die Hydraulikschläuche über den kompletten Kran gesichert bzw. innenliegend verbaut sind.
Abstützung
Geschützt vor Beschädigungen bei der Ladearbeit, sind die Zylinder der A-Säulen-Abstützung innenliegend verbaut.
Die Bauweise als Teleskopabstützung erlaubt eine sichere Abstützung in engen Beständen sowie im Hang. Sie macht es zudem möglich, eng an das Polter heranzufahren und so die volle Hubkraft des Ladekranes auszunutzen.

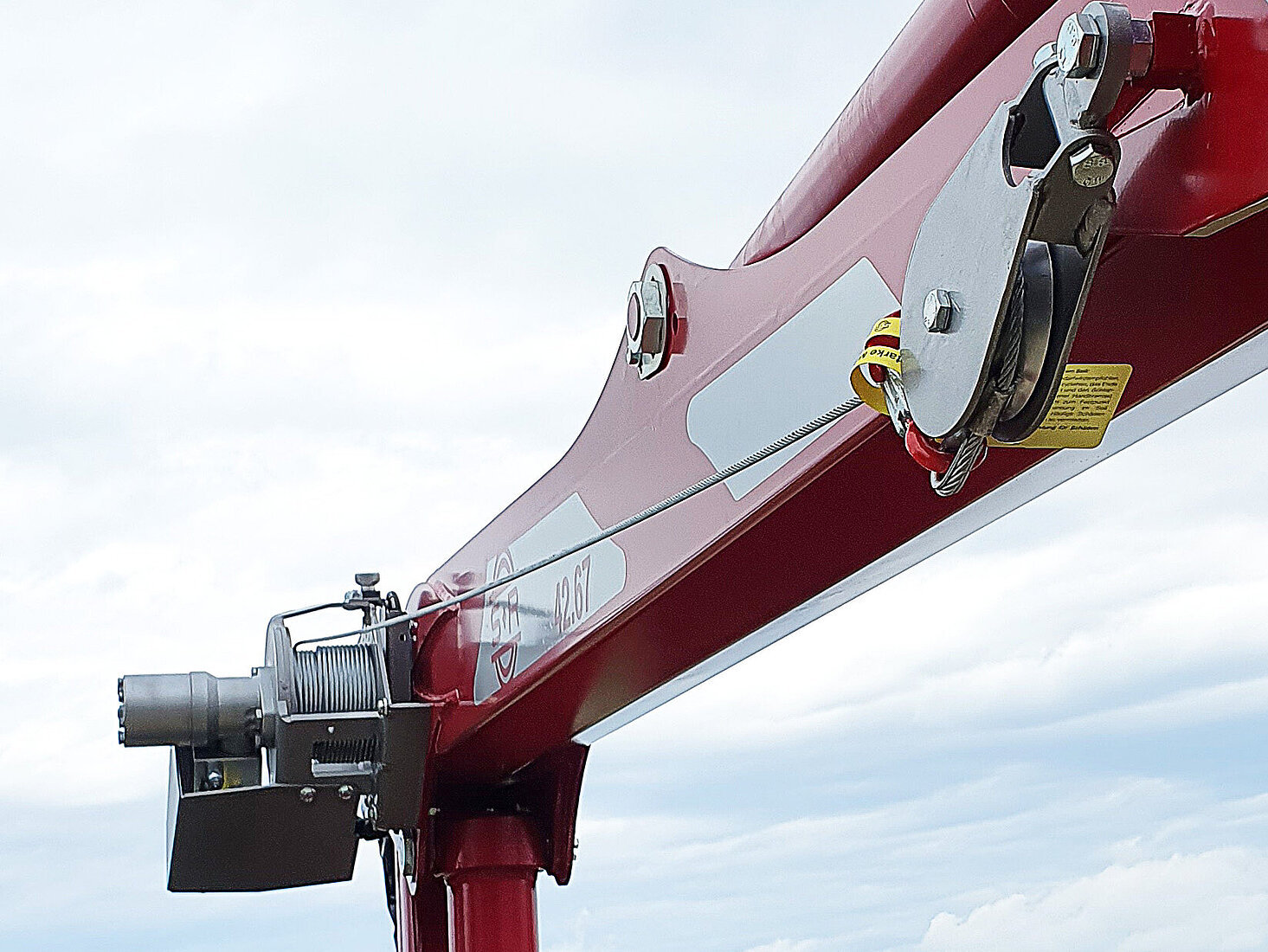

Kranseilwinde
Die Schlang & Reichart Kranseilwinde bietet mehr Komfort und Sicherheit im Einsatz.
- Zugkraft 1,5 t, Seilkapazität max. 50 m
- Professionelle Forstfunkanlage
- Mechanische Trommelnachlaufbremse
Technische Details Krane

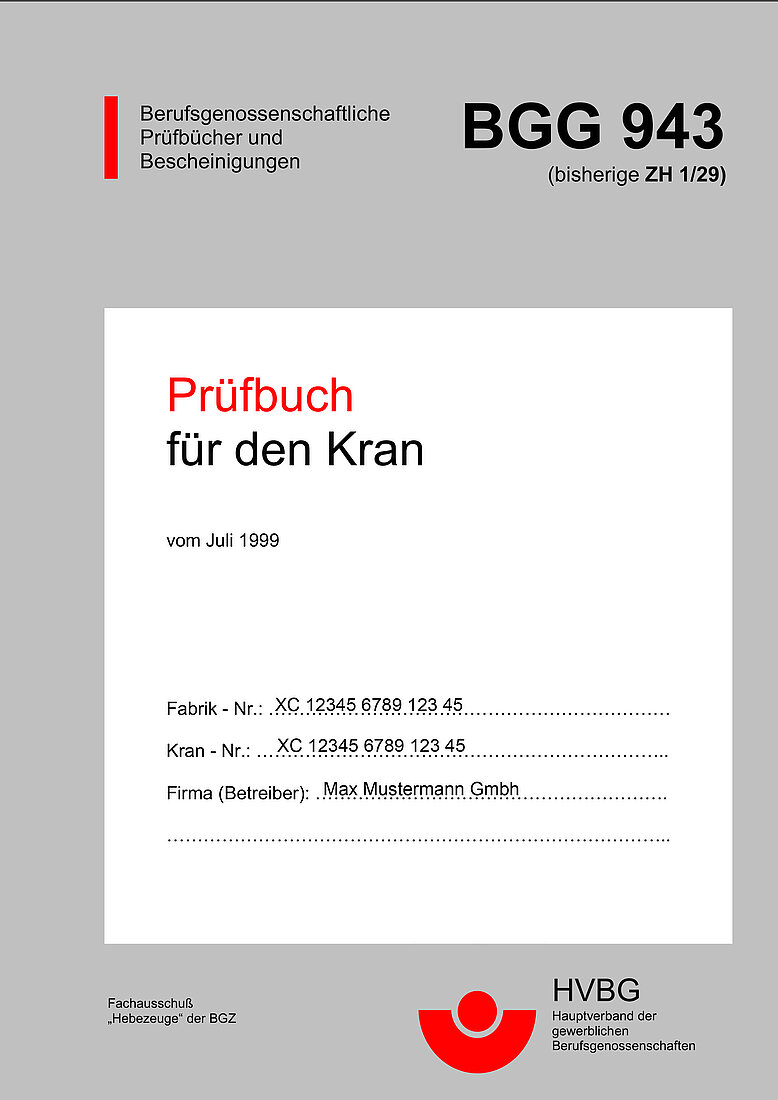

Krankonstruktion & Prüfung
Schlang & Reichart Forstkrane werden aus besonders zähem Spezialstahl gefertigt. Der Kran ist nach der Kranbelastungsklasse B4 für dynamische Dauerbelastung ausgelegt.
Die Sicherheit im Umgang mit den Forstmaschinen hat bei Schlang & Reichart oberste Priorität. So werden alle aufgebauten Krane mit Kranprüfbuch und Erstabnahme durch einen Kransachverständigen, gemäß den Vorschriften der BG, ausgeliefert.

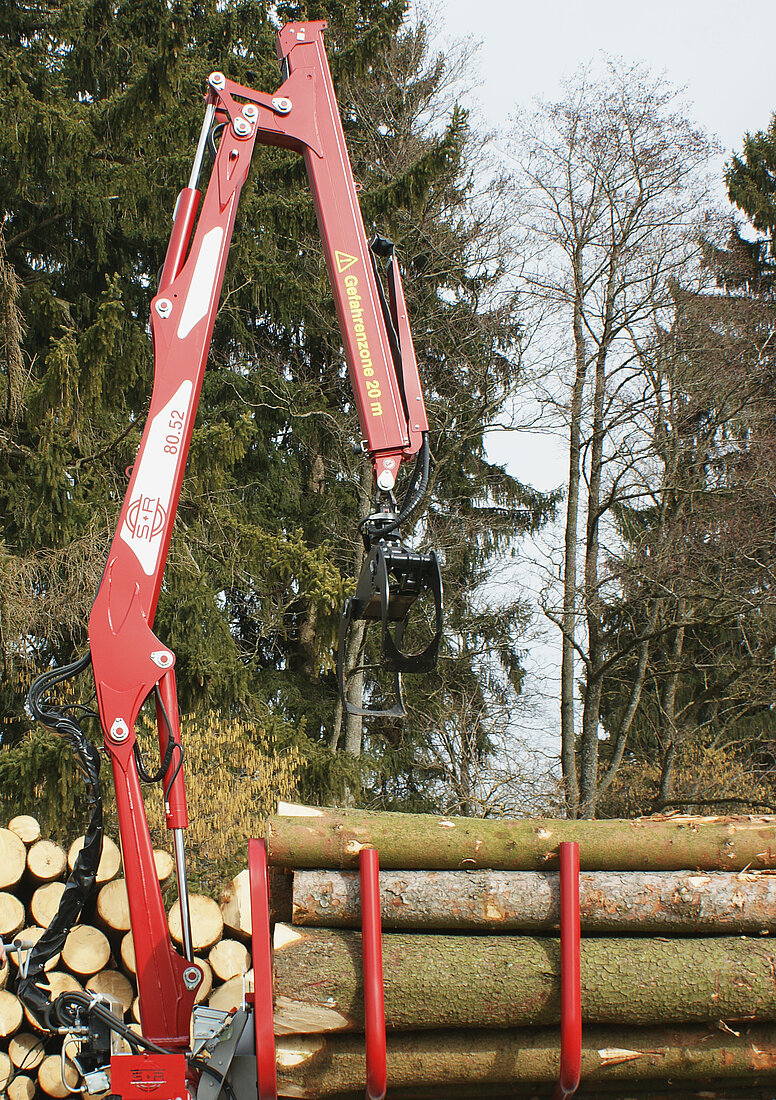

Krangeometrie
Eine perfekte Krangeometrie erzielen die Schlang & Reichart Forstkrane durch das sogenannte Power-Link-System, das Kniehebelsystem zwischen Haupt- und Knickarm. Da der Knickarm bis an den Hauptarm angewinkelt werden kann, ist ein Beladen direkt am Stirngitter möglich. Dadurch wird die Arbeitsgeschwindigkeit deutlich erhöht, auch die Reichweite des Kranes wird somit vergrößert.

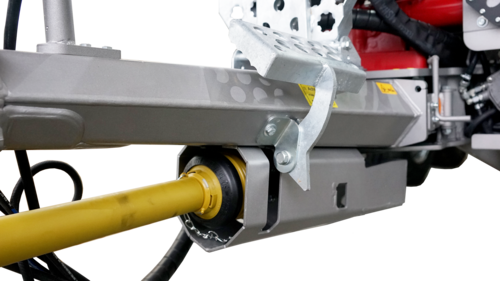

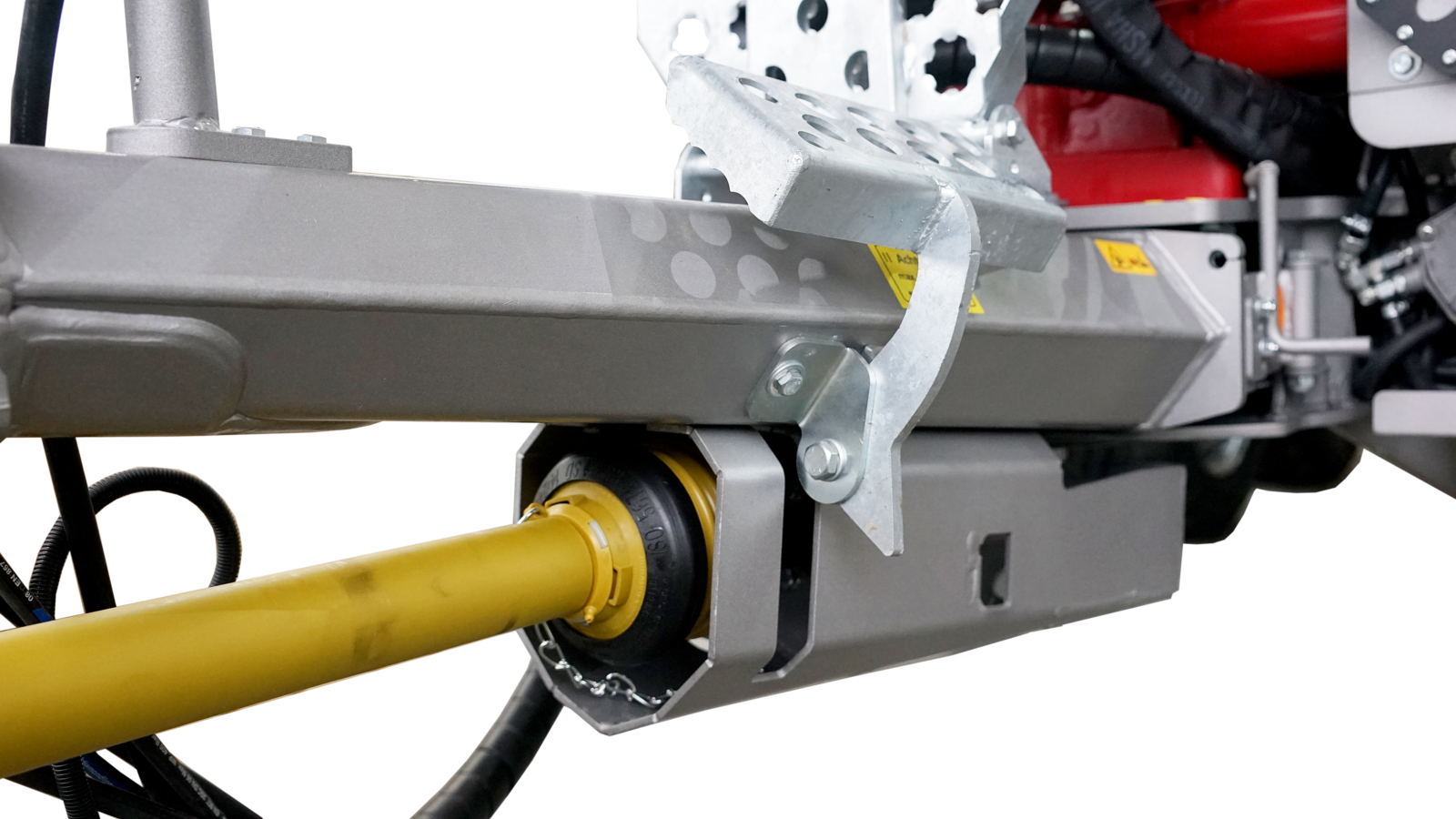

Bordhydraulik
Die Ausstattung des Rückeanhängers mit einem eigenen Ölkreislauf bietet viele Vorteile und ist für alle Schlang & Reichart Forstkrane möglich. Diese Variante der Hydraulikversorgung eignet sich ideal für Trägerfahrzeugen mit geringer Hydraulikleistung und für Gemeinschaftsnutzung mit unterschiedlichen Schleppern. Der Hydrauliköltank wird geschützt zwischen die Abstützung verbaut und die Hydraulikpumpe in die Deichsel integriert.

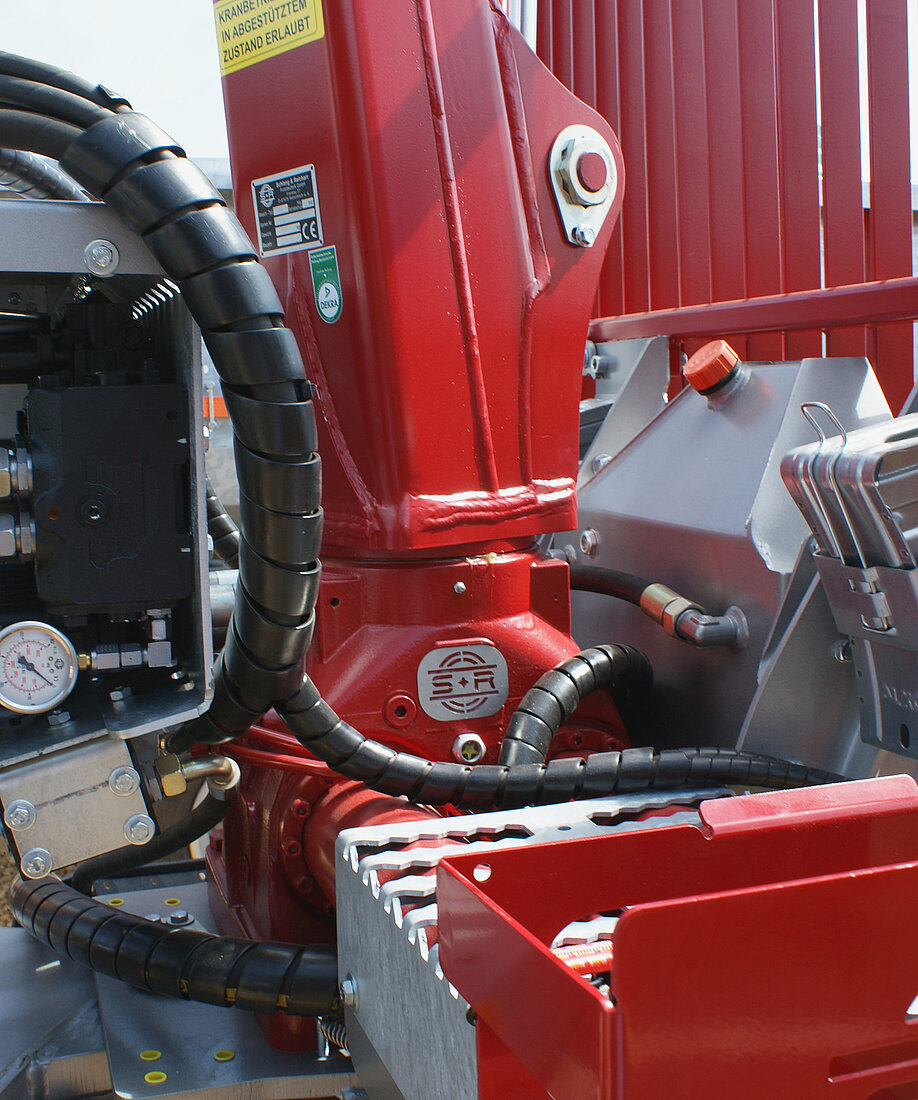

Schwenkwerk
Das Vierzylinderschwenkwerk der Schlang & Reichart Forstkrane ist besonders stabil und kräftig ausgeführt. Dies garantiert ein hohes Schwenkmoment, das auch ein komfortables und leistungsstarkes Laden gegen den Hang erlaubt. Der große Abstand zwischen den Lagern und die Ölbadschmierung stellen einen zuverlässigen Betrieb sicher. Spannungskräfte, die beim Arbeiten mit schweren Holzstämmen entstehen, werden sicher aufgenommen.

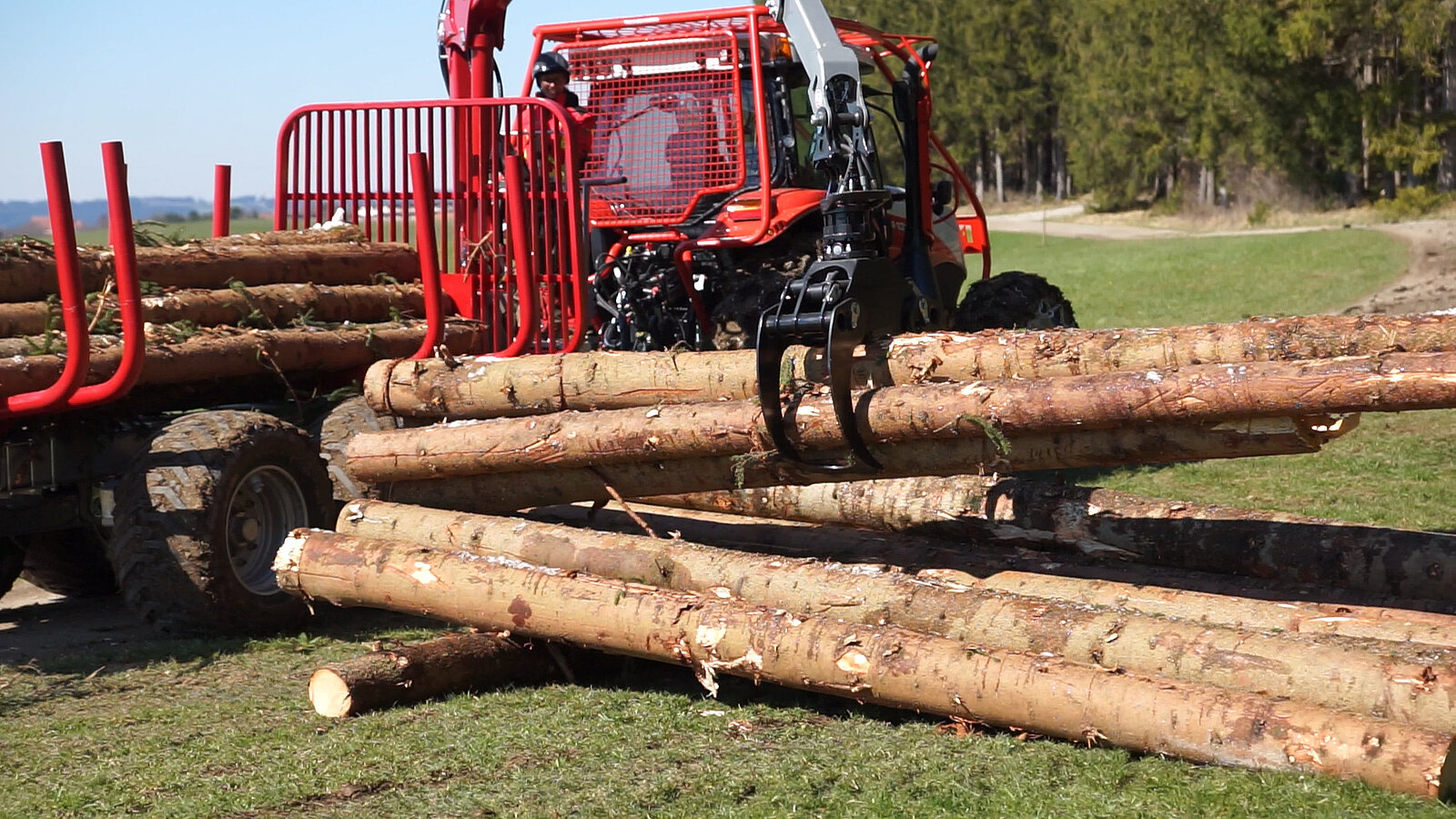

Schlauchverlegung
Geringe Ausfallzeiten und höchste Sicherheit sind die Ziele bei der Kranarbeit. Die geschützte Schlauchverlegung vom Steuerblock bis zur Kranspitze sichert diese Ziele. Bei Schlang & Reichart wird deshalb höchste Priorität darauf gelegt, dass die Hydraulikschläuche über den kompletten Kran gesichert bzw. innenliegend verbaut sind. An Stellen mit einer hohen physischen Beanspruchung sind die Schläuche in einen Schlauchschacht verpackt. Zusätzliche Drehdurchführungen erhöhen die Lebensdauer der Hydraulikschläuche.
Eilgangventil
Schlang & Reichart Forstkrane sind serienmäßig mit einem Eilgangventil ausgestattet. Dieses ermöglicht einen schnellen Teleskopausschub auch bei Teleskoparmen mit nur einem Ausschub. Das elektrisch angesteuerte Eilgangventil leitet beim Ausschub das Hydrauliköl, welches vom Zylinder ausströmt, direkt wieder in diesen ein und erreicht somit eine ca. 1,5-fache Ausschubgeschwindigkeit.

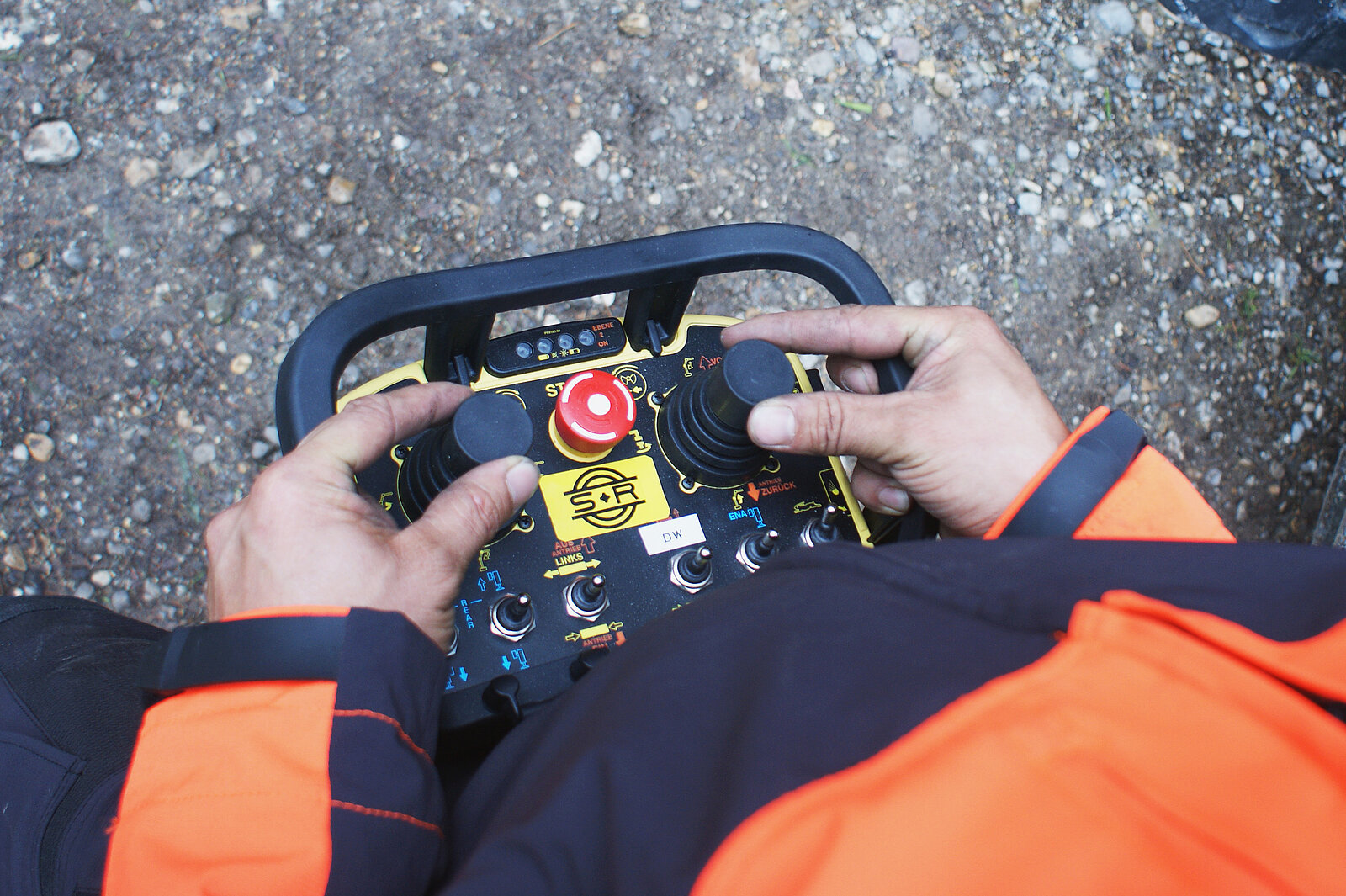

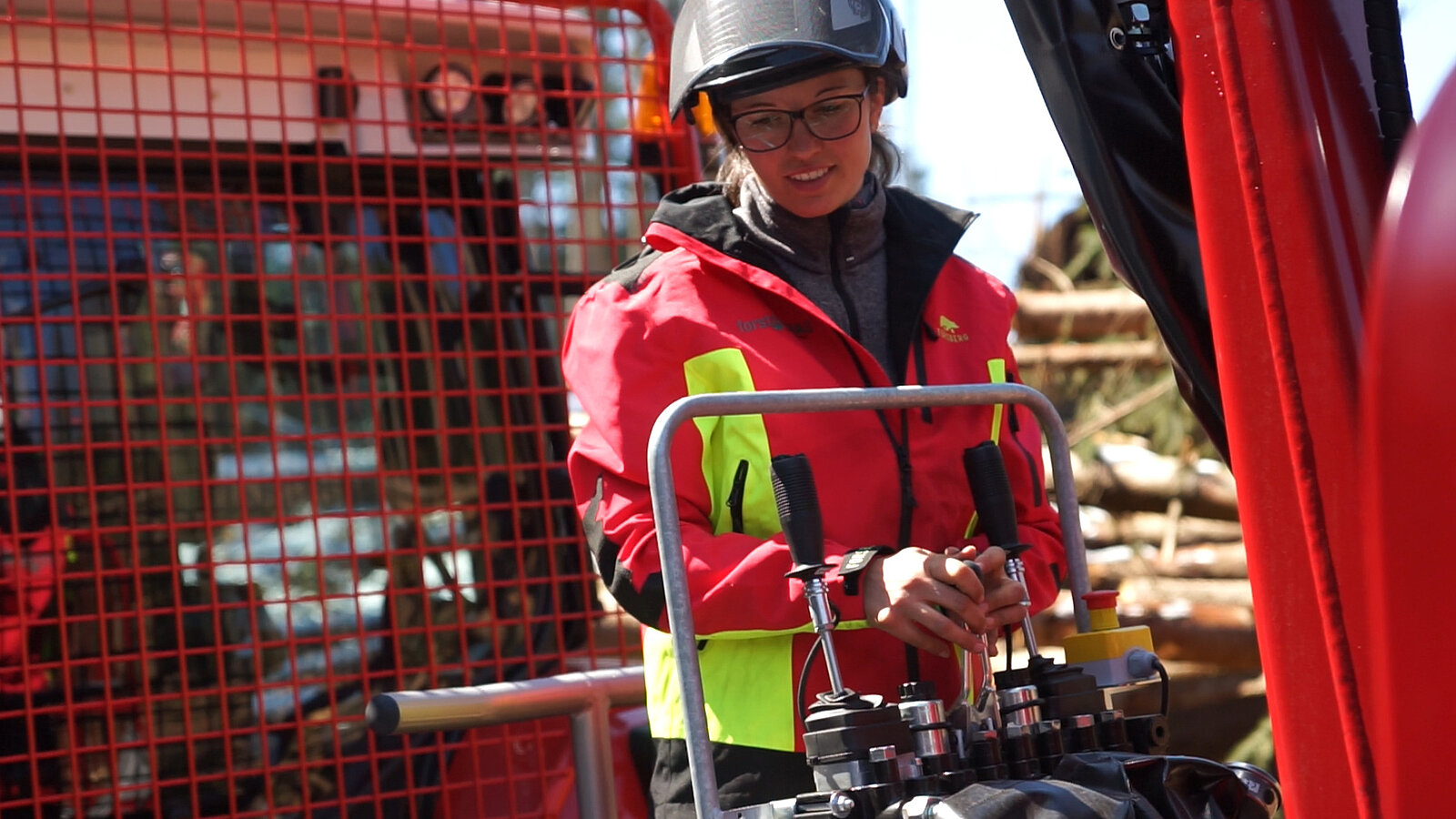

Kransteuerung
Die höchste Leistungsfähigkeit erreicht der Anwender wenn Ergonomie und Bedienung für ihn im Einklang stehen. Hierzu zählt neben der Arbeitsposition auch die Kransteuerung. Die Schlang & Reichart Forstkrane werden serienmäßig mit einem mechanischen Steuerblock, der über zwei Kreuzhebel mit je einem elektrischen Schalter verfügt, ausgestattet. So lassen sich die einzelnen Armbewegungen einfach und schnell koordinieren, ohne dass man an den Bedienhebeln umgreifen oder drehen muss. Neben der mechanischen Kransteuerung kann der Kran auch über eine EHC-Steuerung mit einem Kabel- bzw. Funkbedienpult bedient werden. Die Kransteuerung kann zudem auch über zwei Joysticks erfolgen, die an einem Drehsitz im Schlepper montiert werden.

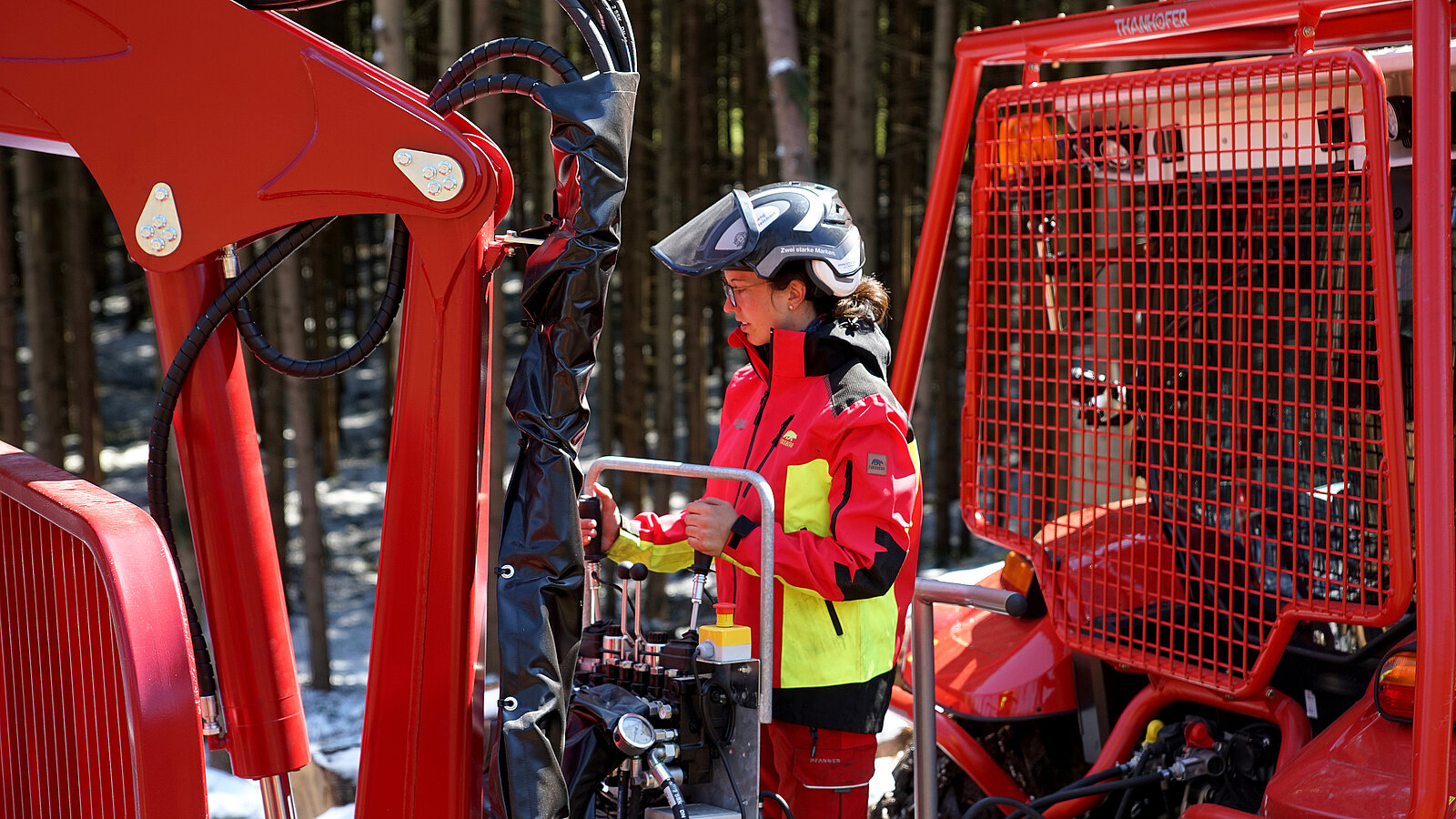

Bedienstand
Der serienmäßig verbaute Schlang & Reichart Bedienstand auf der Anhängerdeichsel bietet eine übersichtliche und außerhalb des Gefahrenbereichs gelegene Arbeitsposition mit bester Sicht auf den Ladekran und das sicherheitsrelevante Umfeld. Die Rückenlehne des Stehpodestes und der Handschutz über den Kreuzhebeln optimieren die Sicherheit des Bedieners und sorgen für eine ergonomische Arbeitsposition.

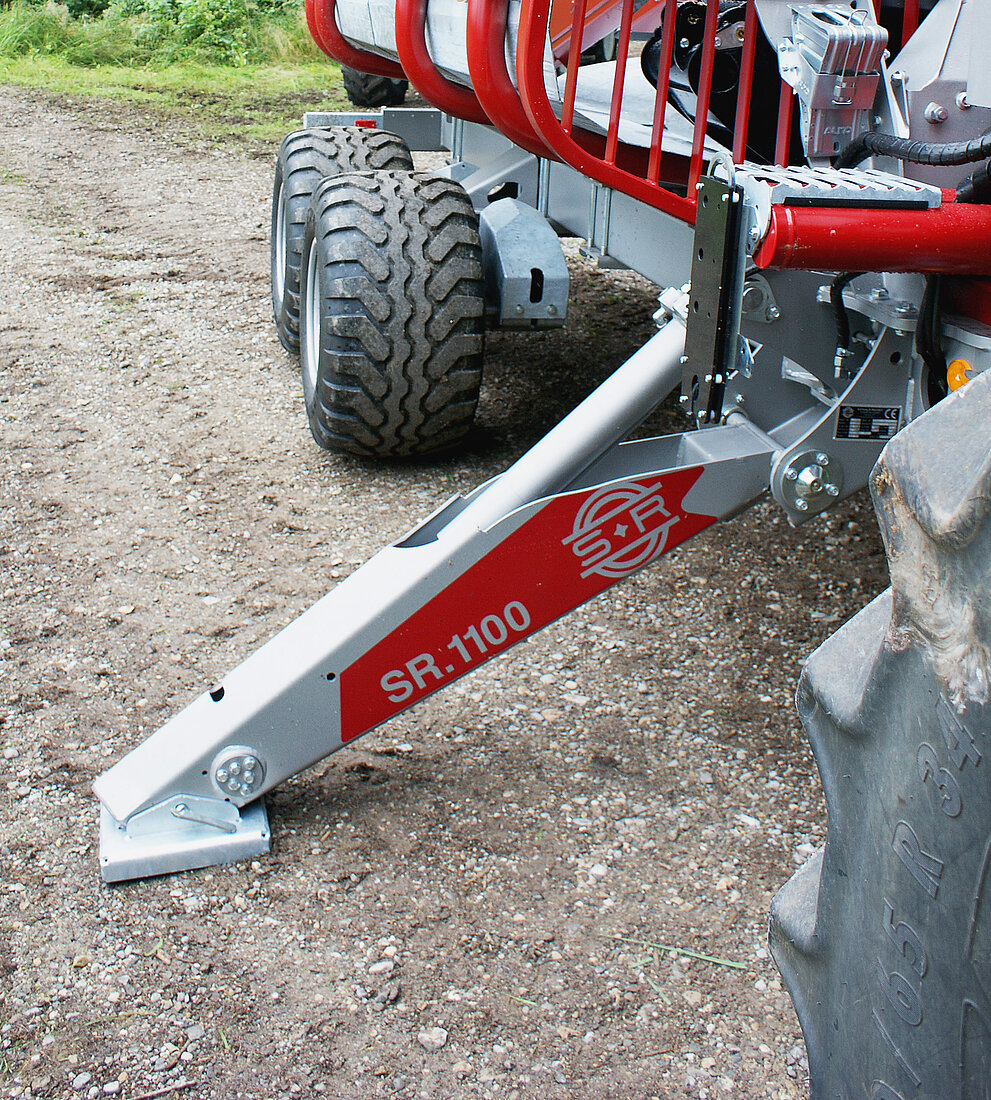

Abstützung
Alle Krane werden bei Schlang & Reichart mit einer Flap-Down-Abstützung ausgerüstet. Diese bietet durch eine breite Abstützposition optimale Standsicherheit bei der Arbeit mit dem Ladekran. Im Gegensatz zu anderen Abstützsystemen erlaubt diese Form der Abstützung auch eine sichere Arbeitsposition beim Stand an einer Böschung. Durch ein spezielles Schutzsystem werden die kräftigen Zylinder auch bei herabfallenden Stämmen nicht beschädigt.
Kranseilwinde 2.0 exTEND
Die neue Schlang & Reichart Kranseilwinde exTEND bietet mehr Komfort und Sicherheit im Einsatz.
- Zugkraft 1,5 t
- Seilkapazität 50 m
- Professionelle Forstfunkanlage
- Einfache Umschaltmöglichkeit zwischen hydraulischer Freilaufschaltung und Vor- und Rücklauf
- Mechanische Trommelnachlaufbremse

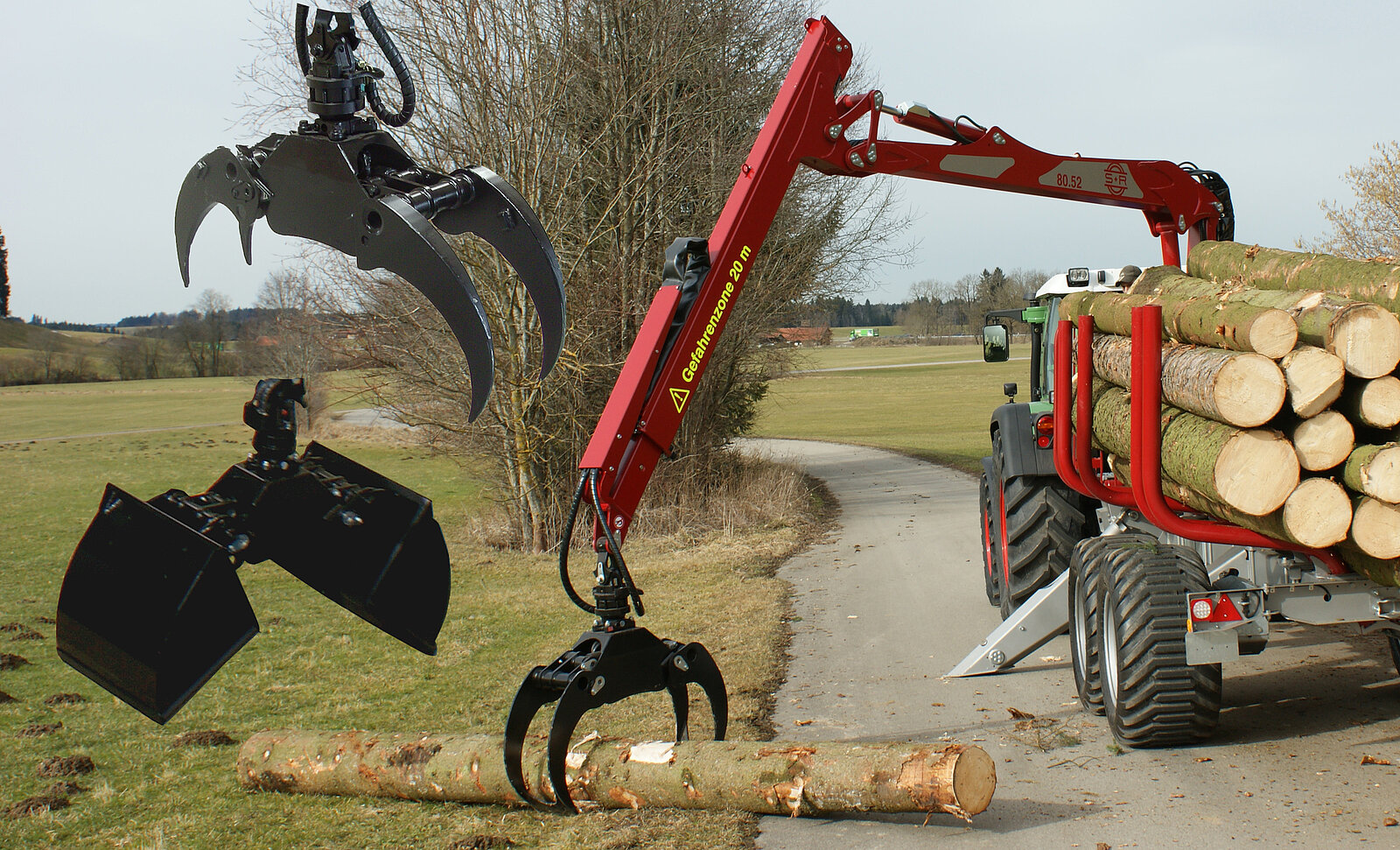

Arbeitsgeräte
Für eine ergonomische und sichere Ladearbeit können die Schlang & Reichart Krane mit unterschiedlichen Arbeitsgeräten ausgestattet werden. Neben dem Zweischalengreifer kann auch ein 4-Finger-Greifer montiert werden. Mit diesem wird das Laden von Ast- und Schnittmaterial wesentlich erleichtert. Für das Laden von Schüttgütern können auf den normalen Greifer Greiferschalen aufgesetzt werden.

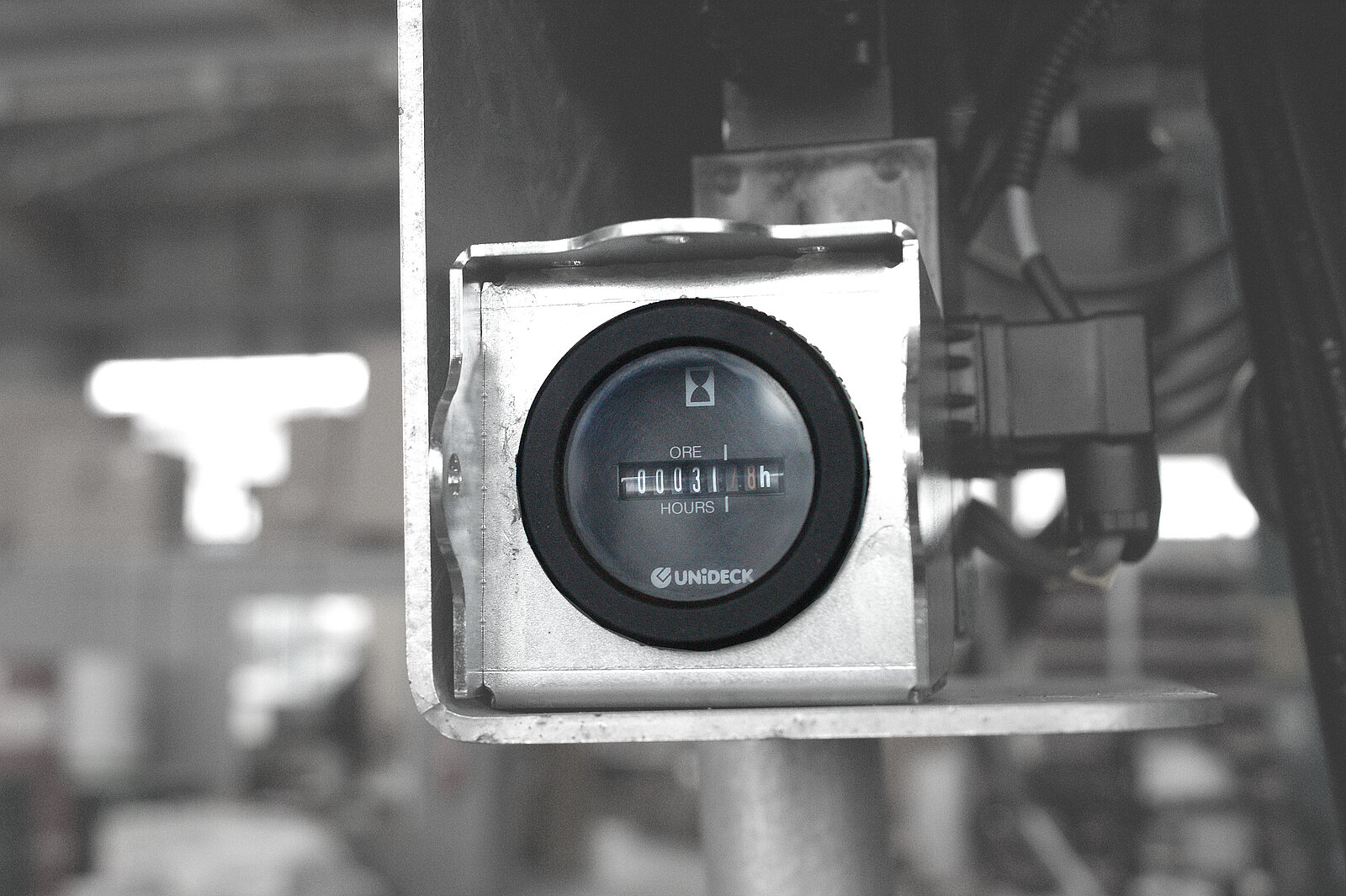

Betriebsstundenzähler
Der Betriebsstundenzähler zeichnet die Einsatzstunden des Ladekranes auf. Dieser ist vor allem dann sinnvoll, wenn der Rückeanhänger in einer Gemeinschaft genutzt oder verliehen wird.

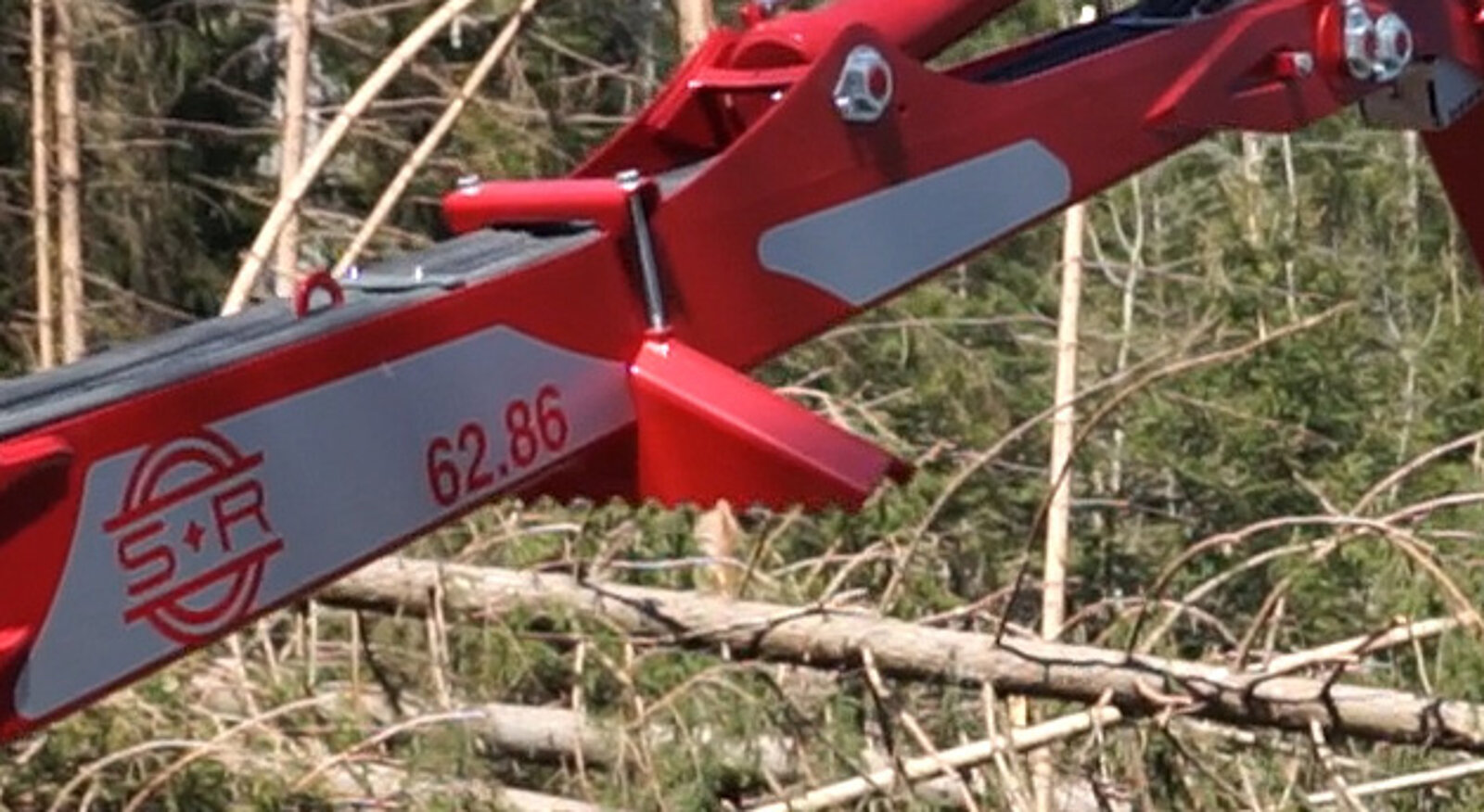

Stammkamm
Ein Stammkamm erleichtert die Ladearbeit mit dem Forstkran vor allem bei langen Abschnitten oder überlangem Gipfelmaterial. Dieser wird am Hauptarm des Kranes montiert.
Technische Daten Rückeanhänger
| Rückeanhänger | SR.600 | SR.950 AKTION | SR.1100 AKTION | SR.1400 | SR.1400X |
|---|---|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator |
| Konstruktionsweise | Doppelrahmen geschraubt | Doppelrahmenkonstruktion mit Profilrohr (200 x 100 mm) geklemmt | |||
| Länge Ladefläche | 3.500 mm | 4.000 mm | 4.000 mm - 4.900 mm | 4.000 mm - 4.900 mm | 4.000 mm - 4.900 mm |
| Rahmenauszug (mechanisch) | – | optional | 900 mm | 900 mm | 900 mm |
| Stirngitterfläche | 1,40 m² | 2,37 m² | 2,37 m² | 2,94 m² | 3,10 m² |
| Leergewicht (mit Kran in Serienausstattung) | 1.700 kg | 2.800 kg | 3.150 kg | 3.790 kg | 3.890 kg |
| Zul. Gesamtgewicht auf öffentl. Straßen | bis zu 6.000 kg | 9.200 kg | 13.000 kg | 15.000 kg | 15.000 kg |
| Nutzlast auf nicht öffentl. Straßen | 6.000 kg | 10.000 kg | 11.000 kg | 13.000 kg | 13.000 kg |
| Bogieachse |  |  verschiebbar | verschiebbar | verschiebbar | verschiebbar |
| Bremsanlage | 2-Rad hydraulische Bremse | Druckluftbremse mit Federspeicher AKTION | Druckluftbremse mit Federspeicher | Druckluftbremse mit Federspeicher | Druckluftbremse mit Federspeicher |
| Bremsfläche | 300 x 60 mm 6-Loch-Felge | 300 x 90 mm 8-Loch-Felge | 300 x 90 mm | 406 x 120 mm 10-Loch-Felge | 406 x 120 mm 10-Loch-Felge |
| Bereifung | 380/55-17“ 14 PR Rillenprofil | 380/55-17“ 14 PR Rillenprofil | 480/45-17“ 14PR Rillenprofil | 500/45-22.5“ 12PR Rillenprofil | 500/45-22.5“ 12PR |
| Beleuchtung | LED-Beleuchtung gem. StVZO (geschützt im Rahmen verbaut) | ||||
| Bedienstand | Bedienstand auf der Deichsel | Bedienstand auf der Deichsel | Bedienstand auf der Deichsel | Bedienstand auf der Deichsel | Bedienstand auf der Deichsel |
| Abstützung | A-Säulen-Abstützung | Flap-Down-Abstützung | Flap-Down-Abstützung | Flap-Down-Abstützung | Flap-Down-Abstützung |
| Stauraum | | Abschließbares Staufach, Halter für Motorsäge und Kraftstoffkanister | |||
| Kran | 2764 | 4267 | 4272 | 5280 | 5280 |
| Kranlänge | 6.340 mm | 6.340 mm | 7.140 mm | 7.800 mm | 7.800 mm |
| Hubmoment netto | 27 kNm | 40,5 kNm | 40,5 kNm | 51,0 kNm | 51,0 kNm |
| Schwenkmoment | 8,1 kNm | 15,2 kNm | 15,2 kNm | 22,0 kNm | 22,0 kNm |
| Kransteuerung | 2 Kreuzhebel mit 2 elektrischen Funktionen für Greifer und Teleskop | ||||
| Greifer | Zweischalengreifer Typ 150 | Zweischalengreifer Typ 230 (Öffnungsweite 1.250 mm) | |||
| Pendel mit innenliegender Schlauchdurchführung und Pendelbremse | – | optional | AKTION | optional | optional |
| Eigene Ölversorgung mit Kolbenpumpe | optional (63 ltr.) | (108 ltr.) AKTION | (108 ltr.) AKTION | optional (108 ltr.) | optional (108 ltr.) |
| Hydraulikölkühler | – | AKTION | AKTION | optional | optional |
| Abnahmen | UVV-Abnahme des Rückeanhängers mit Kranbuch, 25 km/h Betriebserlaubnis | ||||
Optionale Rückeanhängerausstattung | |||||
| 480/45-17“ Rillenprofil, Ventilschutz | – | optional | | – | – |
| 500/55-17“ Alliance Forestry, Forstfelge | – | optional | optional | – | – |
| 520/50-17“ Rillenprofil, Ventilschutz | – | optional | optional | – | – |
| 520/50-17“ Stollenprofil, Forstfelge | – | optional | optional | – | – |
| 500/45-22,5“ Stollenprofil, Forstfelge | – | optional | optional | | |
| 560/45-22,5“ Stollenprofil, Forstfelge | – | optional | optional | optional | optional |
| 600/50-22,5“ Stollenprofil, Forstfelge | – | – | – | optional | optional |
| 2-Rad Auflaufbremse mit 2-Rad hydraulischer Bremse | optional | – | – | – | – |
| 4-Rad Auflaufbremse Rückmatik (zGG 8 t) mit hydraulischer Zusatzbremse | – | optional | – | – | – |
| 4-Rad hydraulische Bremse | – | optional | optional | optional | optional |
| Rahmenauszug 900 mm (mechanisch) | – | optional | | |
|
| Schnittgutwanne (3 mm Matrialstärke, verzinkt) 3,90 m | optional | optional | optional | optional | optional |
| Bodenwanne (4 mm Materialstärke, verzinkt) 3,90 m | – | optional | optional | optional | optional |
| Kugelkopfanhängung K80 | – | optional | optional | optional | optional |
| Deichselanhängung unten | – | optional | optional | optional | optional |
| TÜV-Abnahme 40 km/h, Deutschland (inkl. schenllw. Radabdeckung) | – | optional | optional | optional | optional |
| uniDRIVE Radantrieb | – | optional | optional | optional | optional |
| powerDRIVE Radantrieb | – | optional | optional | optional | optional |
| Ladekran 4167 (6.620 mm Kranlänge) | – | optional | – | – | – |
| Ladekran 4272 (7.140 mm Kranlänge) | – | optional | | – | – |
| Ladekran 4177 (7.550 mm Kranlänge) | – | optional | optional | – | – |
| Ladekran 5180 (8.000 mm Kranlänge) | – | – | optional | – | – |
| Ladekran 5280 (7.800 mm Kranlänge) | – | – | optional | | |
| Ladekran 6180 (8.000 mm Kranlänge) | – | – | optional | optional | optional |
| Ladekran 6280 (7.800 mm Kranlänge) | – | – | optional | optional | optional |
| Ladekran 4282 Doppelteleskop (7.960 mm Kranlänge) | – | optional | optional | – | – |
| Ladekran 5287 Doppelteleskop (8.730 mm Kranlänge) | – | – | optional | optional | optional |
| Ladekran 5186 (8.800 mm Kranlänge) | – | – | optional | optional | optional |
| Ladekran 5286 Doppelteleskop (8.600 mm Kranlänge) | – | – | optional | optional | optional |
| Ladekran 6186 (8.800 mm Kranlänge) | – | – | optional | optional | optional |
| Ladekran 6286 Doppelteleskop (8.600 mm Kranlänge) | – | – | – | optional | optional |
| Ladekran 51100 (Kranlänge 9.950 mm) | – | – | – | optional | optional |
| Kranseilwinde mit Funk - Zugkraft 1,5 t | optional | – | – | – | – |
| Kranseilwinde exTEND mit Funk - Zugkraft 1,5 t | – | optional | optional | optional | optional |
| EHC Kransteuerung mit Danfoss Profi Joystick (Danfoss PVG 32) | – | optional | optional | optional | optional |
| EHC Kransteuerung mit Funk-Bedienpult (Danfoss PVG 32) | – | optional | optional | optional | optional |
| Eigene Ölversorgung (Axialkolbenpumpe) | optional (63 ltr.) | AKTION (108 ltr.) | AKTION (108 ltr.) | optional (108 ltr.) | optional (108 ltr.) |
| Hydraulikölkühler mit elektrischem Lüfter | optional | AKTION | AKTION | optional | optional |
| Pendel mit innenliegender Schlauchdurchführung und Pendelbremse | – | optional | AKTION | optional | optional |
| 4-Finger-Greifer (Querschnitt 0,23 m²) | – | optional | optional | optional | optional |
| LED Arbeitsscheinwerfer im Wipparm | – | optional | optional | optional | optional |
| Rungenpaar zum Einstecken im Heck | optional | – | – | – | – |
Technische Daten
Krane mit obenliegendem Hauptarmzylinder
| Ladekran | 4167 | 4177 | 5169 | 5180 | 5186 |
|---|---|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator |
| Kranlänge | 6.620 mm | 7.550 mm | 6.710 mm | 8.000 mm | 8.600 mm |
| Kransäulenhöhe | 2.120 mm | 2.120 mm | 2.485 mm | 2.485 mm | 2.485 mm |
| Hubmoment brutto/ netto | 52/ 41 kNm | 52/ 41 kNm | 69/ 51 kNm | 69/ 51 kNm | 69/51 kNm |
| Teleskop | einfach | einfach | einfach | einfach | doppel |
| Schwenkmoment | 15,2 kNm | 15,2 kNm | 21,5 kNm | 21,5 kNm | 21,5 kNm |
| Schwenkbereich | 370° | 370° | 370° | 370° | 370° |
| Rotator, endlos | 4,5 t | 4,5 t | 4,5 t | 4,5 t | 4,5 t |
| Greifer | Zweischalengreifer Typ 230 (Öffnungsweite 1.250 mm) | ||||
| Kransteuerung | 2 Kreuzhebel mit 2 elektrischen Funktionen | ||||
| Betriebsdruck | 190 bar | 190 bar | 190 bar | 190 bar | 190 bar |
| Pumpenfördermenge empf. | 35 - 90 l/min | 35 - 90 l/min | 50 - 100 l/min | 50 - 100 l/min | 50 - 100 l/min |
| Gewicht (ca.) | 1.050 kg | 1.100 kg | 1.150 kg | 1.250 kg | 1.300 kg |
| Ladekran | 51100 | 6169 | 6180 | 6186 | 61100 |
|---|---|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator |
| Kranlänge | 9.950 mm | 6.710 mm | 8.000 mm | 8.800 mm | 9.950 mm |
| Kransäulenhöhe | 2.485 mm | 2.485 mm | 2.485 mm | 2.485 mm | 2.485 mm |
| Hubmoment brutto/ netto | 69/ 51 kNm | 86/ 61 kNm | 86/ 61 kNm | 86/ 61 kNm | 86/ 61 kNm |
| Teleskop | doppel | einfach | einfach | doppel | doppel |
| Schwenkmoment | 21,5 kNm | 25 kNm | 25 kNm | 25 kNm | 25 kNm |
| Schwenkbereich | 370° | 370° | 370° | 370° | 370° |
| Rotator, endlos | 4,5 t | 6,0 t | 6,0 t | 6,0 t | 6,0 t |
| Greifer | Zweischalengreifer Typ 230 (Öffnungsweite 1.250 mm) | ||||
| Kransteuerung | 2 Kreuzhebel mit 2 elektrischen Funktionen | ||||
| Betriebsdruck | 190 bar | 215 bar | 215 bar | 215 bar | 215 bar |
| Pumpenfördermenge empf. | 50 - 100 l/min | 50 - 100 l/min | 50 - 100 l/min | 50 - 100 l/min | 50 - 100 l/min |
| Gewicht (ca.) | 1.450 kg | 1.300 kg | 1.250 kg | 1.350 kg | 1.450 kg |
Technische Daten
Krane mit stehendem Hauptarmzylinder
| Ladekran | 4267 | 4272 | 4280 | 4282 | 5280 |
|---|---|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator |
| Kranlänge | 6.370 mm | 7.140 mm | 7.850 mm | 7.960 mm | 7.800 mm |
| Kransäulenhöhe | 2.000 mm | 2.000 mm | 2.000 mm | 2.000 mm | 2.076 mm |
| Hubmoment brutto/ netto | 56/ 40,5 kNm | 56/ 40,5 kNm | 56/ 41 kNm | 58/ 42 kNm | 70/ 51 kNm |
| Teleskop | einfach | einfach | einfach | doppel | einfach |
| Schwenkmoment | 15,2 kNm | 15,2 kNm | 15,2 kNm | 15,2 kNm | 21,5 kNm |
| Schwenkbereich | 370° | 370° | 370° | 370° | 370° |
| Rotator, endlos | 4,5 t | 4,5 t | 4,5 t | 4,5 t | 4,5 t |
| Greifer | Zweischalengreifer Typ 230 (Öffnungweite 1.250 mm) | ||||
| Kransteuerung | 2 Kreuzhebel mit 2 elektrischen Funktionen | ||||
| Betriebsdruck | 190 bar | 190 bar | 190 bar | 190 bar | 205 bar |
| Pumpenfördermenge empf. | 35 - 90 l/min | 35 - 90 l/min | 35 - 90 l/min | 35 - 90 l/min | 50 - 100 l/min |
| Gewicht (ca.) | 1.050 kg | 1.100 kg | 1.150 kg | 1.120 kg | 1.250 kg |
| Ladekran | 5286 | 5287 | 52100 | 6280 | 6286 | 62100 |
|---|---|---|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator |
| Kranlänge | 8.600 mm | 8.730 mm | 9.800 mm | 7.800 mm | 8.600 mm | 9.800 mm |
| Kransäulenhöhe | 2.076 mm | 2.076 mm | 2.076 mm | 2.076 mm | 2.076 mm | 2.076 mm |
| Hubmoment brutto/ netto | 70/ 50 kNm | 69/ 52 kNm | 70/ 51 kNm | 79/ 61 kNm | 79/ 62 kNm | 79/ 62 kNm |
| Teleskop | doppel | doppel | doppel | einfach | doppel | doppel |
| Schwenkmoment | 21,5 kNm | 21,5 kNm | 21,5 kNm | 25 kNm | 25 kNm | 25 kNm |
| Schwenkbereich | 370° | 370° | 370° | 370° | 370° | 370° |
| Rotator, endlos | 4,5 t | 4,5 t | 4,5 t | 6,0 t | 6,0 t | 6,0 t |
| Greifer | Zweischalengreifer Typ 230 (Öffnungsweite 1.250 mm) | |||||
| Kransteuerung | 2 Kreuzhebel mit 2 elektrischen Funktionen | |||||
| Betriebsdruck | 205 bar | 190 bar | 210 bar | 220 bar | 220 bar | 220 bar |
| Pumpenfördermenge empf. | 50 - 120 l/min | 50 - 120 l/min | 50 - 120 l/min | 50 - 120 l/min | 50 - 120 l/min | 50 - 120 l/min |
| Gewicht (ca.) | 1.400 kg | 1.270 kg | 1.400 kg | 1.300 kg | 1.450 kg | 1.500 kg |
Technische Daten
Aufbaukrane für Traktoren
| Ladekran | 5153 | 5167 | 7169 | 7182 | 7185 | 71100 |
|---|---|---|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator | Konfigurator |
| Kranlänge | 5.090 mm | 6.830 mm | 6.930 mm | 8.190 mm | 8.300 mm | 10.000 mm |
| Kransäulenhöhe | – | – | – | – | 1.960 mm | 1.960 mm |
| Hubmoment brutto/ netto | 69/ 51 kNm | 69/ 51 kNm | 106/ 70 kNm | 106/ 70 kNm | 106/ 70 kNm | 112/70 kNm |
| Teleskop | einfach | doppel | doppel | doppel | doppel | doppel |
| Schwenkmoment | 21,5 kNm | 21,5 kNm | 27 kNm | 32 kNm | 27 kNm | 27 kNm |
| Schwenkbereich | 370° | 370° | 370° | 360 ° | 360° | 360° |
| Rotator, endlos | 6,0 t | 6,0 t | 10,0 t | 10,0 t | 10,0 t | 10,0 t |
| Greifer | Zweischalengreifer Typ 270 (Öffnungsweite 1.560 mm) | Zweischalengreifer Typ 360 (Öffnungsweite 1.840 mm) | ||||
| Kransteuerung | 6-fach EHC Steuerblock mit 2 Joysticks | |||||
| Betriebsdruck | 190 bar | 190 bar | 210 bar | 210 bar | 210 bar | 210 bar |
| Pumpenfördermenge empf. | 35 - 90 l/min | 35 - 90 l/min | 50 - 100 l/min | 50 - 100 l/min | 50 - 100 l/min | 50 - 100 l/min |
Technische Daten
Z-Krane
| Ladekran | Z4359 | Z5376 | Z5388 |
|---|---|---|---|
| Jetzt individuell zusammenstellen | Konfigurator | Konfigurator | Konfigurator |
| Kranlänge | 5.700 mm | 7.600 mm | 8.800 mm |
| Hubmoment netto | 40,5 kNm | 51 kNm | 51 kNm |
| Teleskop | einfach | einfach | doppel |
| Schwenkmoment | 15,2 kNm | 21,5 kNm | 21,5 kNm |
| Schwenkbereich | 370° | 370° | 370° |
| Greifer | Zweischalengreifer Typ 230 (Öffnungsweite 1.250 mm) | ||
| Kransteuerung | 2 Kreuzhebel mit 2 elektrischen Funktionen | ||
| Betriebsdruck | 190 bar | 190 bar | 200 bar |
| Pumpenfördermenge empf. | 35 - 90 l/min | 35 - 90 l/min | 35 - 90 l/min |
| Gewicht (ca.) | 945 kg | 1.125 kg | 1.180 kg |
