Technologie de pro pour les exploitants forestiers
La gamme de treuils à attelage trois points Alpin a été conçue pour les besoins des entreprises de débardage et des exploitants forestiers. Les exigences techniques sont les mêmes. La différence se situe dans les accessoires optionnels parfaitement adaptés à l’utilisation dans une forêt privée.
Optimisés pour le débardage de bois en forêt sur des terrains plats et vallonnés pour les exploitations semi-professionnelles et forestières, les treuils Alpin sont conçus pour les petits et moyens tracteurs. Les treuils Alpin sont destinés à une utilisation privée et communale exigeant un haut degré de stabilité et de sécurité.
Alpin XL
Les modèles XL possèdent un tambour plus large avec une plus grande capacité de câble.
Caractéristiques techniques treuils à engrenage Alpin
Tablier
Le tablier forestier des treuils à engrenage de Schlang & Reichart est fabriqué dans un acier à grain fin qui assure une grande stabilité. Le tablier en forme de cale offre une stabilité optimale pour absorber les tractions latérales. Pour s'adapter aux tracteurs de différentes tailles, le corps de treuil peut être monté en trois positions sur le tablier.
Entraînement
Le treuil est entraîné par la prise de force du tracteur à un régime de 540, 750 ou 1000 tr/min. L’'entraînement est effectué jusqu’à la prise de force par l’intermédiaire d’un engrenage droit et d’une vis sans fin dans bain d'huile, ce qui assure une grande souplesse et une fiabilité de fonctionnement à long terme.
Les multidisques en métal fritté sont utilisés pour un contrôle précis du processus de freinage et d'embrayage et pour un chevauchement sûr. Le système complet est protégé à l'intérieur.
Frein d'enroulement du câble
Le manque de tension des câbles et ses conséquences, comme leur usure importante, voire leur rupture due à un écrasement, sont des problèmes bien connus. Schlang & Reichart a parfaitement résolu ce problème. Le frein d’enroulement permet de freiner le câble automatiquement. Il est possible de régler la force de freinage et d’éviter à coup sûr que le câble ne soit pas assez tendu, ce qui permet de préserver le câble et le treuil.

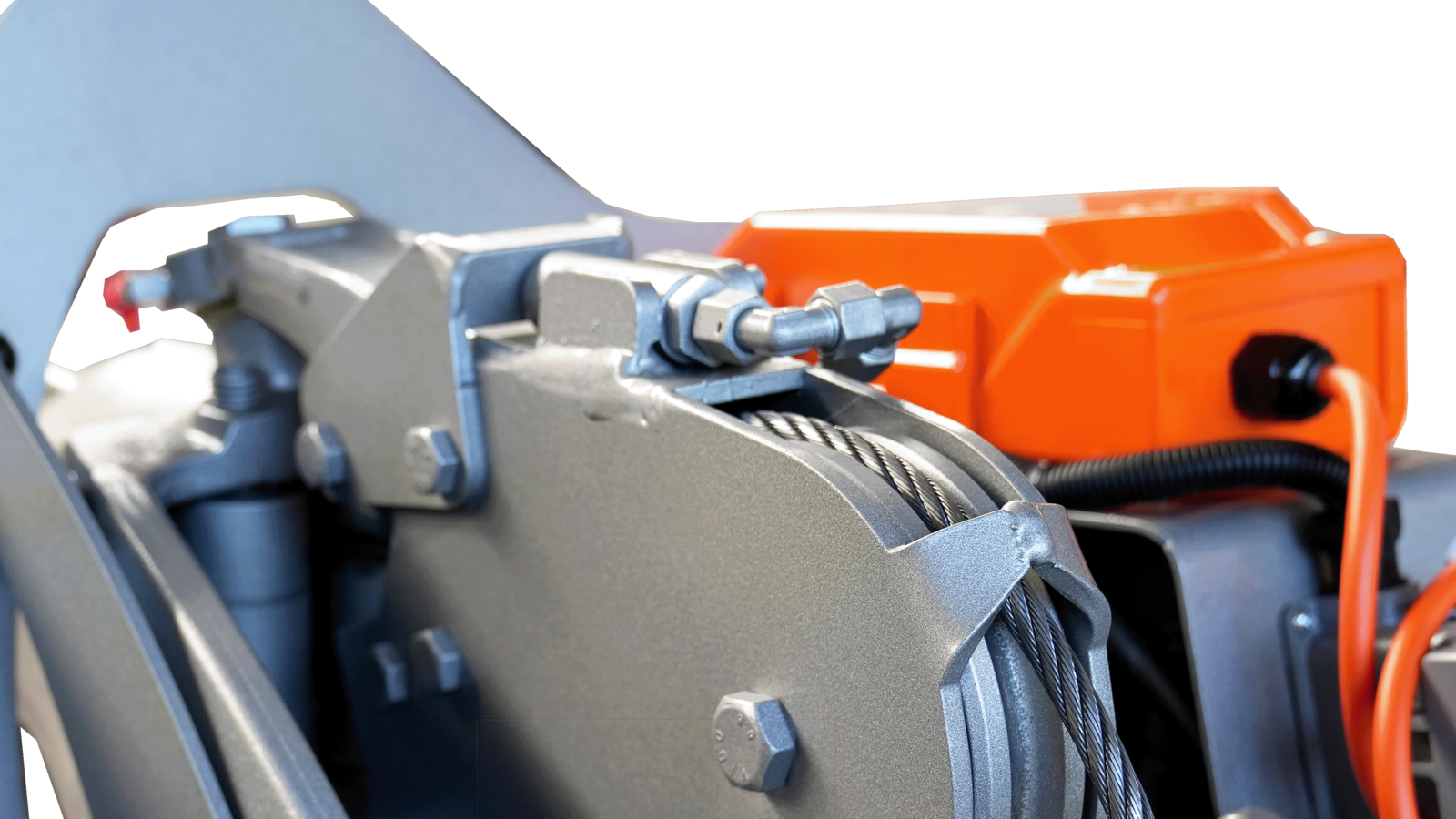

Dérouleur de câble
Le dérouleur de câble a été développé pour les treuils à attelage trois points Alpin afin d’accroître le confort d’utilisation et la qualité de l’enroulement du câble. Le dispositif de déroulage du câble intégré dans la poulie guide-câble et entraîné hydrauliquement. Le câble est pressé fermement sur un grand rayon par plusieurs rouleaux de pression suspendus de manière flexible. Grâce à une grande surface de contact, le dérouleur fonctionne toujours impeccablement, malgré l’encrassement et l’endommagement du câble.
Frein anti-déroulement de tambour PTB
Une tension insuffisante exercée sur le câble peut l’empêcher de s’enrouler correctement sur le tambour. Le dispositif anti-roulement freine automatiquement le tambour et garantit de cette manière un meilleur bobinage du câble. Résultat : le câble se déroule sans problème.
Radio-commande
La radiocommande est un équipement standard
Les treuils S-line sont équipés de série d'un système de radiocommande confortable garantissant des travaux en toute sécurité et respectueux du peuplement. Cela permet à l'utilisateur de se trouver hors de la zone de danger et de voir les obstacles.
La mise à jour de sécurité
La nouvelle radiocommande dissocie le tirage et le relâchement. La commande retirer est maintenant activée via un bouton poussoir.
Aperçu de toutes les fonctions
- Faites glisser (via le bouton poussoir)
- Relâcher, relâcher brièvement (par un mécanisme culbuteur)
- réglage de la vitesse du moteur en continu
- Interrupteur d'arrêt d'urgence
Treuil auxiliaire remonte câble
Le treuil auxiliaire pour treuils à engrenage facilite le treuillage sur les terrains difficiles par un procédé simple et en même temps très efficace. La commande s’effectue de manière ergonomique par radiocommande.
- Force de traction : 400 kg
- Fonction de roue libre un déroulement rapide du câble
- Déroulement automatique pendant que le câble de débardage est tiré
- Longueur de câble : 240 m, câble en matière plastique
- Avec mousqueton, poulie de renvoi, sangle de maintien d'arbre, radiocommande
Montage rapide, immédiatement opérationnel :
- Raccorder l’extrémité du câble auxiliaire très léger au câble de traction.
- Activer la fonction de roue libre pour le déroulement facile du câble auxiliaire
- Fixer la poulie de renvoi à un arbre au niveau de la fin de la ligne de câble.
- Accrocher le câble auxiliaire.
Caractéristiques techniques treuils à engrenage Alpin
| 51 Alpin | 61 Alpin | 61 XL Alpin | 71 XL Alpin | |
|---|---|---|---|---|
| Assembler de manière individuelle | Configurateur | Configurateur | Configurateur | Configurateur |
| Force de traction spire int. | 51 kN | 61 kN | 61 kN | 71 kN |
| Force de traction spire ext. | 41 kN | 48 kN | 54 kN | 61 kN |
| Longueur de câble de série (câble forestier ultra-compacte) | Ø 10 mm x 70 m | Ø 11 mm x 70 m | Ø 11 mm x 70 m | Ø 12 mm x 60 m |
| Capacité de câble maximum | Ø 10 mm x 110 m | Ø 11 mm x 100 m | Ø 11 mm x 150 m | Ø 12 mm x 120 m |
| Engrenage à vis sans fin dans bain d’huile et engrenage droit |  | | |
|
| Embrayage multidisques | Métal fritté | Métal fritté | Métal fritté | Métal fritté |
| Frein multidisques | Métal fritté | Métal fritté | Métal fritté | Métal fritté |
| Vitesse moyenne du câble à 540-1 | 0.57 m/s | 0.57 m/s | 0.57 m/s | 0.57 m/s |
| Circuit hydraulique indépendant | avec pompe à piston intégrée | avec pompe à piston intégrée | avec pompe à piston intégrée | avec pompe à piston intégrée |
| Bras pivotant pour guide-câble | En option | En option | |
|
| Radio-commande | Emetteur avec levier (avec bouton d’arrêt d’urgence), réglage du régime moteur en continu | |||
| Largeur du tablier de débardage | 1 600 mm | 1 600 mm | 1 600 mm | 1 900 mm |
| Espace de rangement | Caisson avec couvercle, support pour tronçonneuse et pour jerrican | |||
| Grille de protection selon réglementation en matière de prévention des accidents | | | |
|
| Attelage remorque, arbre à cardan | | | |
|
| Contrôles de sécurité | selon FPA et directives CE | |||
| Poids avec câble | env. 470 kg | env. 475 kg | env. 485 kg | env. 545 kg |
Gamme d’accessoires | ||||
| Guide-câble | En option | En option |  | |
| Guide-câble avec frein d'enroulement de câble | En option | En option | En option | En option |
| Dérouleur de câble (seulement en combinaison avec guide-câble et frein d'enroulement) | En option | En option | En option | En option |
| Frein de tambour automatique anti-déroulement PTB | En option | En option | En option | En option |
| Rouleau de pression | En option | En option | En option | En option |
| Tablier largeur 1 900 mm | – | En option | En option | En option |
| Tablier largeur 2 100 mm | – | En option | En option | En option |
| Valve de déroulement proportionnel du câble | En option | En option | En option | En option |
| Boîtier d’entraînement central avec double sens de rotation | En option | En option | En option | En option |
| Système anti-renversement (AKS 2515 Mini_P) | En option | En option | En option | En option |
| Treuil auxiliaire remonte câble | En option | En option | En option | En option |
