La configuration de ces treuils a été adapté pour répondre aux exigences actuelles en termes de performances, d‘optimisation du poids et de sécurité. D‘autre part, seules quelques améliorations mineures ont été apportées en terme technique et de robustesse pour rester fidèle à la devise „inégalé en matière de chevauchement entre la traction et le freinage“. Une nouveauté dans cette série est l‘option « traction constante ».
Excellente précision
Notre devise pour les treuils Schlang & Reichart : « inégalé en matière de chevauchement entre la traction et le freinage »
Le système d’enroulement de précision est la forme la plus précise de bobinage de câble. Le bras de la poulie guide-câble est guidé horizontalement au-dessus du tambour et, avec le frein d'enroulement du câble intégré, assure un enroulement optimal de ce dernier.
Modèle de promotion MAMMOUTH
Treuils à engrenage à simple tambour | DW611 PROMO | DW711 PROMO | DW861 PROMO | DW1011 | DW1211 |
---|---|---|---|---|---|
Force de traction spire int. | 61 kN | 71 kN | 86 kN | 105 kN | 121 kN |
Force de traction spire ext. | 44 kN | 52 kN | 61 kN | 73 kN | 85 kN |
Capacité de câble maximum | Ø 11 mm x 70 m | Ø 12 mm x 120 m | Ø 13 mm x 150 m | Ø 14 mm x 120 m | Ø 15 mm x 100 m |
Longueur du câble de série (Ultra-compacté avec crochet coulissant) | Ø 11 mm x 70 m | Ø 12 mm x 70 m PROMO | Ø 13 mm x 80 m PROMO | En option | En option |
Engrenage avec vis sans fin dans bain d’huile | ![]() | ![]() | ![]() | ![]() | |
Embrayage multidisques | En garniture céramétallique | En garniture céramétallique | En garniture céramétallique | En garniture céramétallique | En garniture céramétallique |
Frein multidisques | En garniture organique | En garniture organique | En garniture organique | En garniture organique | En garniture organique |
Vitesse moyenne du câble à 540-1 | 0.6 m/s | 0.6 m/s | 0.4 m/s | 0.4 m/s | 0.4 m/s |
Poulie guide-câble | ![]() | ![]() | ![]() | ![]() | |
Dérouleur de câble TWIN avec circuit hydraulique indépendant | – | ![]() | ![]() | En option | En option |
Rouleau de pression | – | ![]() | ![]() | ![]() | |
Radio-commande | HBC Patrol T | HBC Patrol T | HBC Patrol T | HBC Patrol T | HBC Patrol T |
Largeur du tablier de débardage | 1 600 mm | 1 900 mm | 1 900 mm | 2.100 mm | 2.400 mm |
Espace de rangement | Caisson avec couvercle, supports pour tronçonneuse et jerrican. | ||||
Grille de protection selon réglementation en matière de prévention des accidents | ![]() | ![]() | ![]() | ![]() | |
Crochet d’attelage, cardan d’entrainement | ![]() | ![]() | ![]() | ![]() | |
Contrôles de sécurité | selon FPA et directives CE | ||||
Poids sans câble | env. 540 kg | env. 640 kg | env. 740 kg | env. 790 kg | env. 840 kg |
Gamme d’accessoires | |||||
Supplément pour longueur de câble | – | Ø 12 mm x 120 m | Ø 13 mm x 120 m | – | – |
Frein d'enroulement du câble | En option | ![]() | ![]() | En option | En option |
Enroulement de précision | – | – | En option | En option | En option |
Dérouleur de câble TWIN | – | ![]() | ![]() | En option | En option |
Valve de déroulement sous charge par molette manuelle | – | En option | En option | En option | En option |
Electrovanne de défreinage proportionnelle | En option | En option | En option | En option | En option |
Traction constante | – | En option | En option | – | – |
Tablier de débardage 1 900 mm | En option | ![]() | ![]() | – | – |
Tablier de débardage 2 100 mm | – | En option | En option | ![]() | – |
Tablier de débardage 2 400 mm | – | En option | En option | En option |
|
Tablier inclinable (inclinable hydrauliquement avec 2 vérins DW) | – | En option | En option | En option | En option |

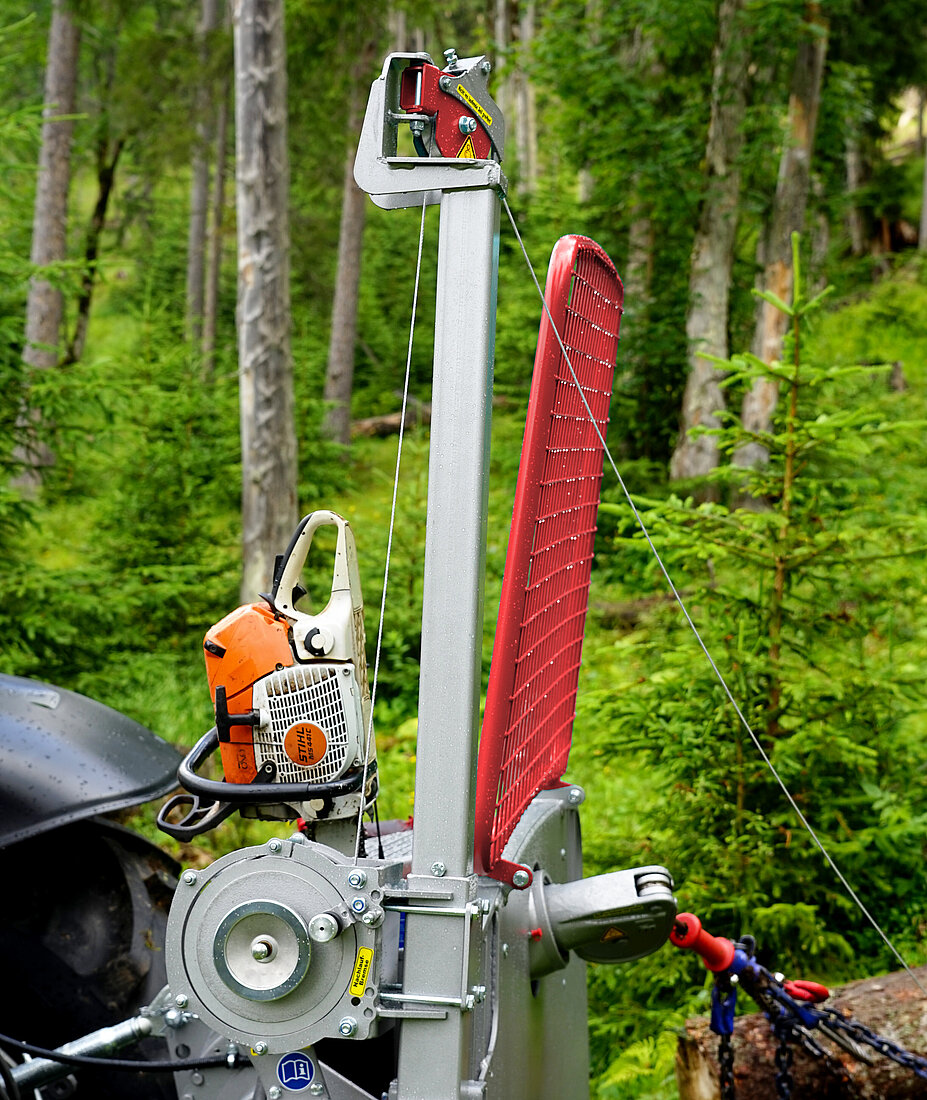

Treuil auxiliaire remonte câble | En option | En option | En option | En option | En option |
Boitier d’entraînement central avec double sens de rotation | – | En option | En option | En option | En option |
Système anti-renversement (AKS 2515 Mini-P) | En option | En option | En option | En option | En option |
Treuils à engrenage à double tambour | DW612 | DW712 PROMO | DW862 | DW1012 |
---|---|---|---|---|
Force de traction spire int. | 2x 61 kN | 2x 71 kN | 2x 86 kN | 2x 105 kN |
Force de traction spire ext. | 2x 45 kN | 2x 52 kN | 2x 61 kN | 2x 73 kN |
Capacité de câble maximum (par tambour) | Ø 11 mm x 140 m | Ø 12 mm x 120 m | Ø 13 mm x 100 m | Ø 14 mm x 85 m |
Longueur du câble de série (Ultra-compacté avec crochet coulissant) | En option | Ø 12 mm x 70 m PROMO | En option | En option |
Engrenage avec vis sans fin dans bain d’huile | ![]() | ![]() | ![]() | |
Embrayage multidisques | En garniture céramétallique | En garniture céramétallique | En garniture céramétallique | En garniture céramétallique |
Frein multidisques | En garniture organique | En garniture organique | En garniture organique | En garniture organique |
Vitesse moyenne du câble à 540-1 | 0.6 m/s | 0.6 m/s | 0.4 m/s | 0.4 m/s |
Poulie guide-câble | ![]() | ![]() | ![]() | |
Rouleau de pression | ![]() | ![]() | ![]() | |
Radio-commande | HBC 511 Patrol D | HBC 511 Patrol D | HBC 511 Patrol D | HBC 511 Patrol D |
Largeur du tablier de débardage | 2 100 mm | 2 100 mm | 2 100 mm | 2 400 mm |
Espace de rangement | Caisson avec couvercle, supports pour tronçonneuse et jerrican. | |||
Grille de protection selon réglementation en matière de prévention des accidents | ![]() | ![]() | ![]() |
|
Crochet d’attelage, cardan d’entrainement | ![]() | ![]() | ![]() |
|
Contrôles de sécurité | selon FPA et directives CE | |||
Poids sans câble | env. 1.020 kg | env. 975 kg | env. 985 kg | env. 1040 kg |
Gamme d’accessoires | ||||
Frein d'enroulement du câble | En option | En option | En option | En option |
Dérouleur de câble TWIN | En option | En option | En option | En option |
Enroulement de précision | En option | En option | En option | En option |
Valve de déroulement sous charge par molette manuelle | En option | En option | En option | En option |
Electrovanne de défreinage proportionnelle | En option | En option | En option | En option |
Tablier de débardage 2 400 mm | En option | En option | En option |
|
Tablier inclinable (inclinable hydrauliquement avec 2 vérins DW) | En option | En option | En option | En option |
Treuil auxiliaire remonte câble | En option | En option | En option | En option |
Boitier d’entraînement central avec double sens de rotation | En option | En option | En option | En option |
Système anti-renversement (AKS 2515 Mini) | En option | En option | En option | En option |
À noter :
Pour déterminer la longueur de câble optimale, il faut soustraire 10% de la capacité maximale du câble.
Important :
Veuillez respecter la charge de rupture obligatoire (selon norme européenne EN 14492-1) lors du choix de câble.
