Profi Getriebeseilwinden

Unschlagbar in Qualität und Belastbarkeit

Die neue Seilwindengeneration für den Forstprofi und Lohnunternehmer wurde in der Konfiguration neu  zusammengestellt und den aktuellen Anforderungen in Bezug auf Leistungsfähigkeit, Gewichtsoptimierung und Aspekten der Sicherheit angepasst.

An der bewährten Technik und Robustheit hingegen sind nur geringe Weiterentwicklungen vorgenommen worden, um dem Leitspruch „unerreicht bei der Überschneidung, beim Ziehen und Bremsen“ auch in Zukunft treu zu bleiben. Eine Neuheit in dieser Baureihe ist die Möglichkeit einer konstanten Zugkraft von der unteren bis zur oberen Seillage.



Höchste Präzision
Unser Leitspruch für die Präzision der Schlang & Reichart Seilwinden: unerreicht bei der Überschneidung, beim Ziehen und Bremsen

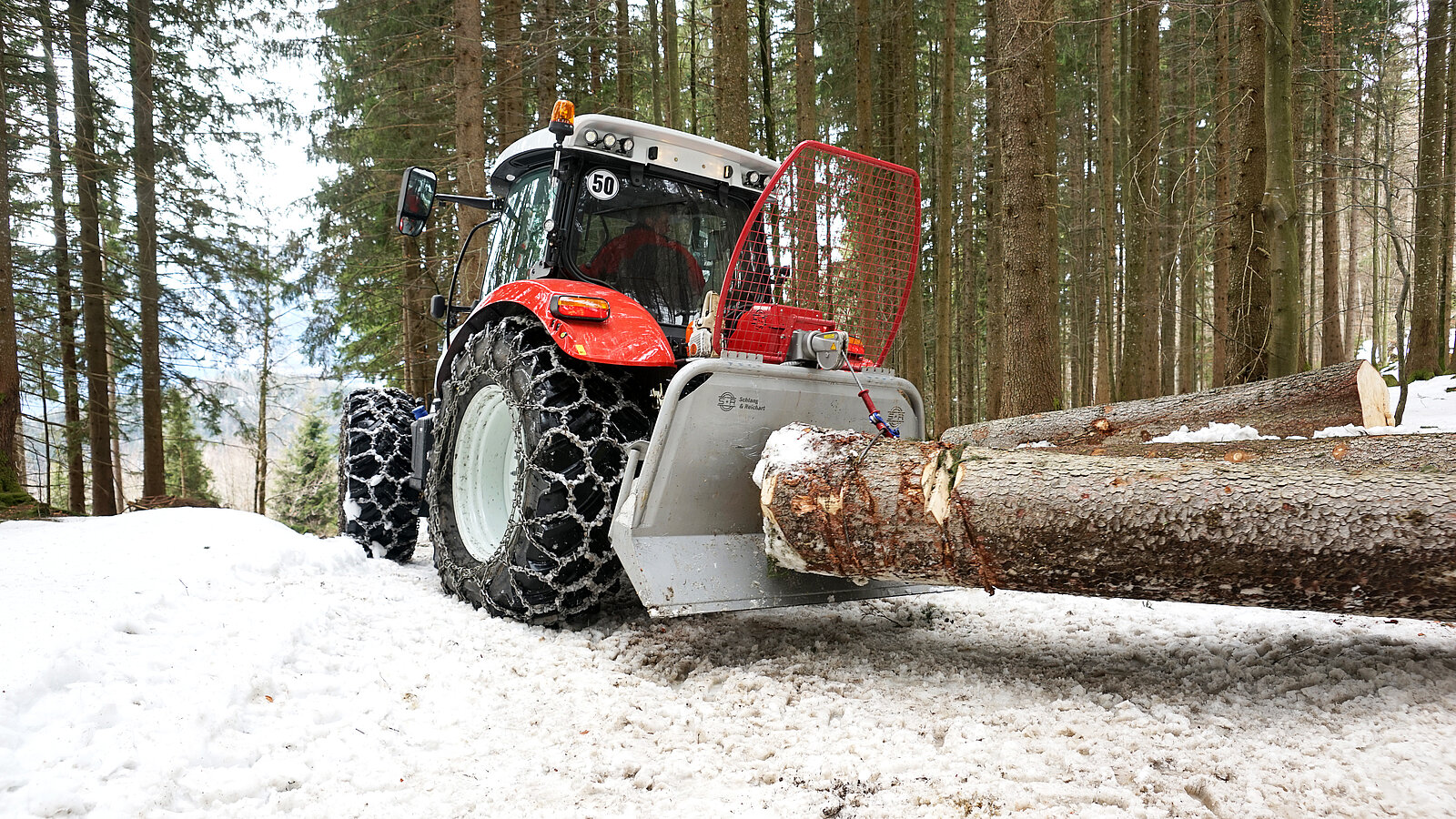

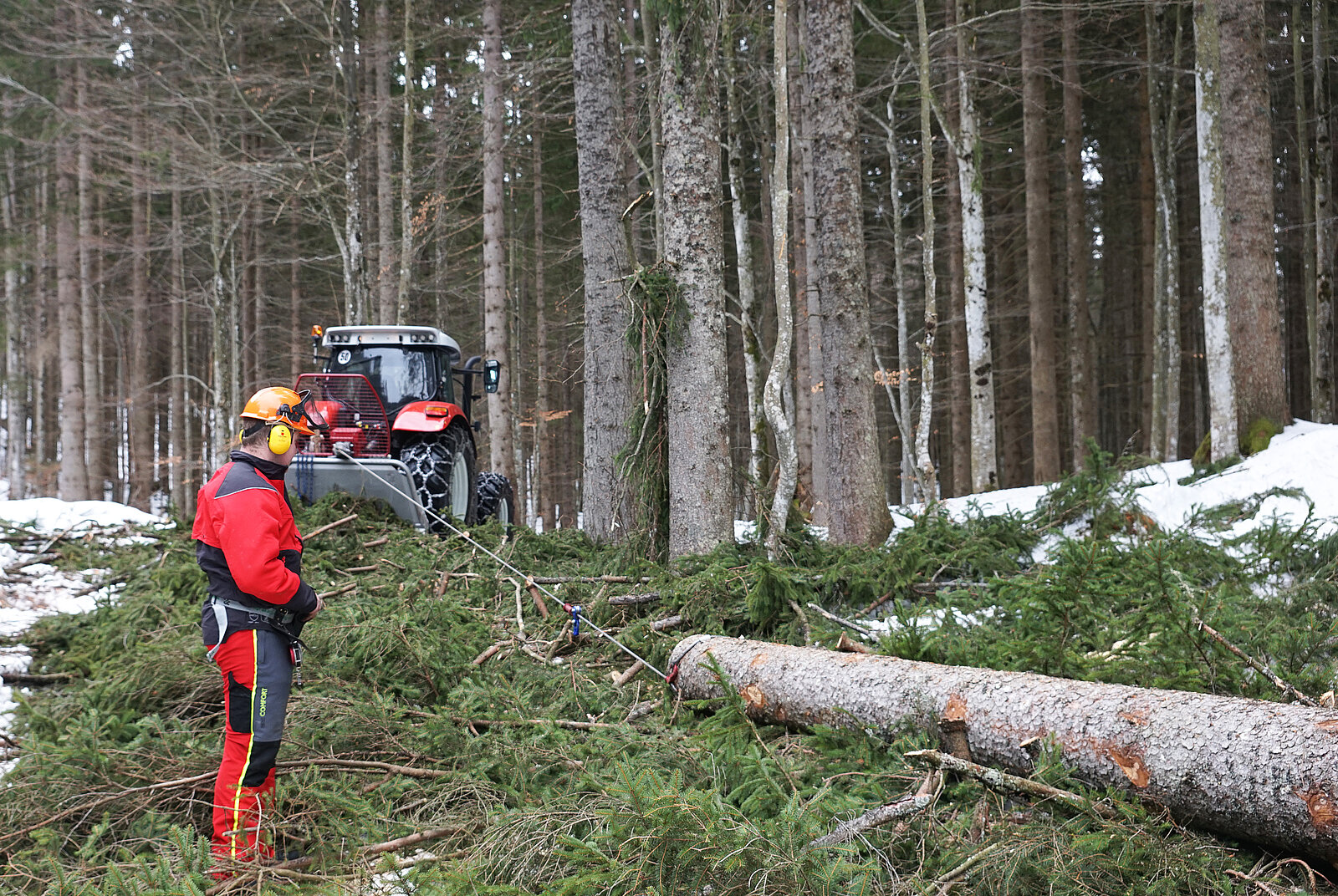

DW 861 im Praxiseinsatz - Kann die Exaktspulung von Schlang & Reichart überzeugen?

Die Exaktspulung für Schlang & Reichart Dreipunktseilwinden ist die präziseste Form der Seilspulung. Der Seilverteilungsarm wird zwangsgeführt horizontal über die Trommel verfahren und garantiert in Verbindung mit der integrierten Seileinlaufbremse eine optimale Seilwicklung.

DW 611 - Der neue Einstieg in das Proifseilwindenprogramm

  • Maximale Zugkraft von 6.1 t
  • Maximale Seillänge von 80 m  (Ø 11 mm)

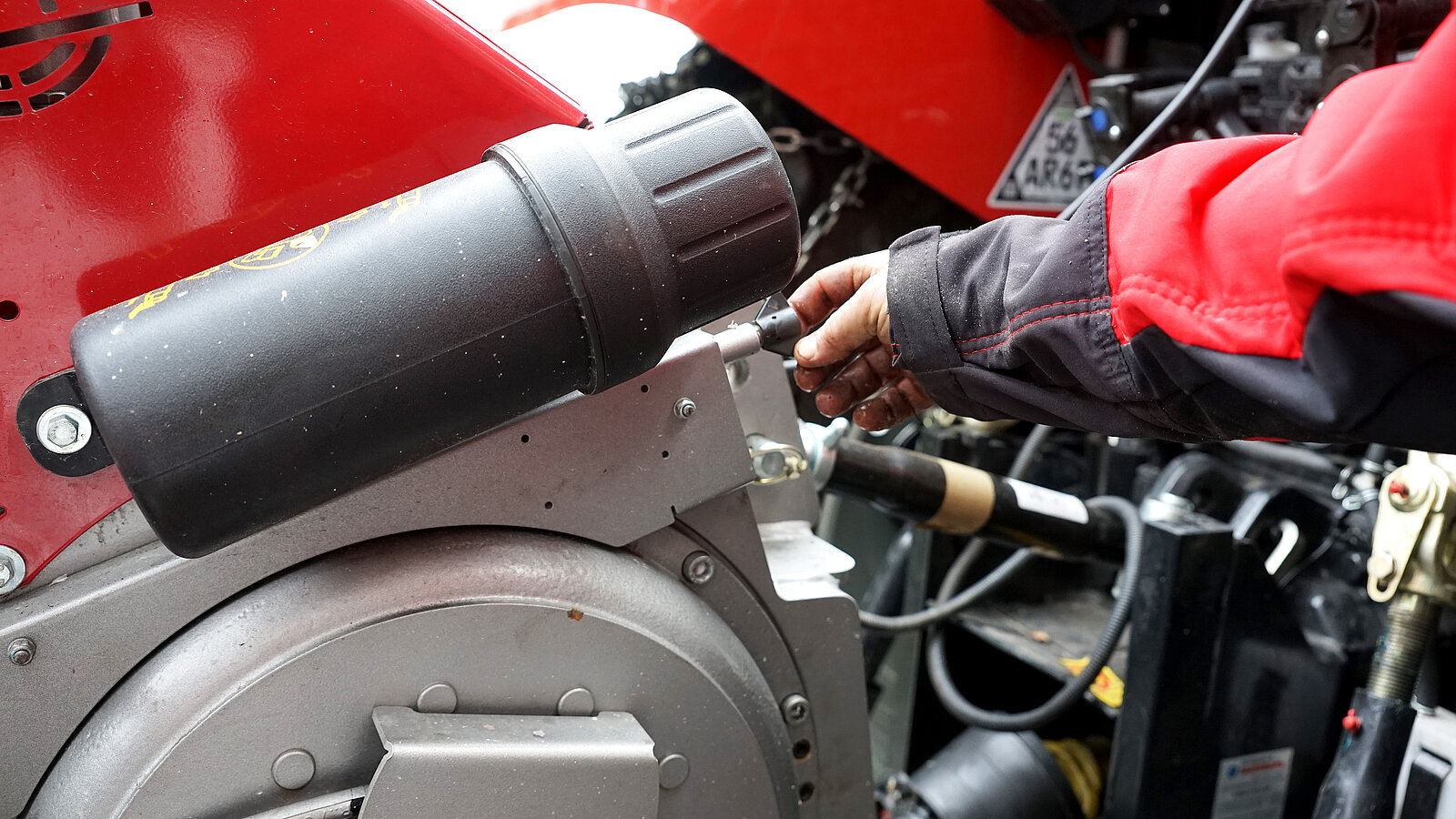

  • Lastsenkventil in Serienaustattung
  • uvm.

Brachiale Zugkraft, aber exakte Steuerung.

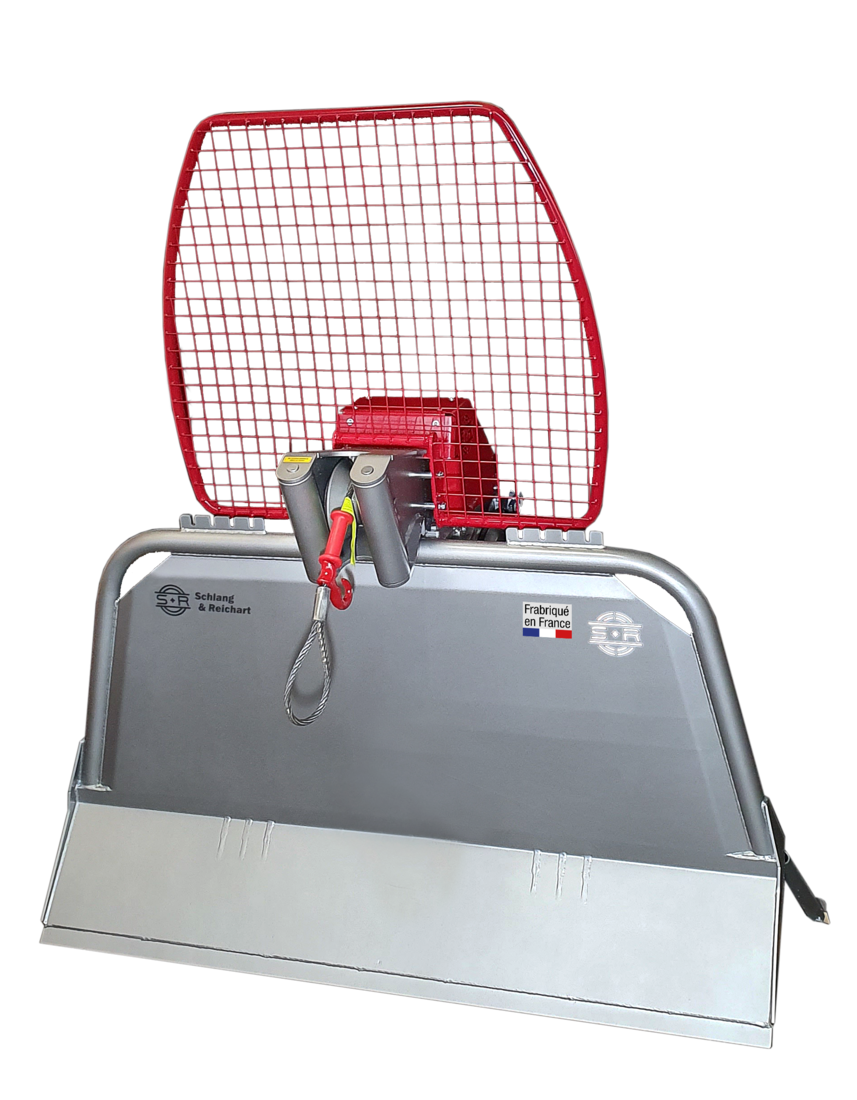

Sondermodell MAMMOUTH

  • Robuste Bauweis
    Glattes Rückeschild aus Spezialstahl
  • Exaktes Ziehen und Lösen
    Getriebeseilwinde ohne Kette
  • Zugstark
    12,1 Tonnen Zugkraft
  • Breite Seiltrommel
    100 m Seilkapazität
  • Professionelle Funksteuerung

Technische Daten Profi Eintrommelseilwinden

EintrommelgetriebeseilwindeDW611DW711DW861DW1011DW1211
Zugkraft untere Seillage61 kN71 kN86 kN105 kN121 kN
Zugkraft obere Seillage44 kN52 kN61 kN73 kN85 kN

Maximal empfohlene Seillänge

Ø 11 mm x 70 mØ 12 mm x 120 mØ 13 mm x 150 mØ 14 mm x 120 m

Ø 15 mm x 100 m

Schnecke- und Stirnradgetriebe im Ölbad

Mehrscheiben-LamellenkupplungSintermetallSintermetallSintermetallSintermetall

Sintermetall

Mehrscheiben-LamellenbremseOrganische BremsbelägeOrganische BremsbelägeOrganische BremsbelägeOrganische BremsbelägeOrganische Bremsbeläge
Mittlere Seilgeschwindigkeit bei 540-10,6 m/s0,6 m/s0,4 m/s0,4 m/s

0,4 m/s

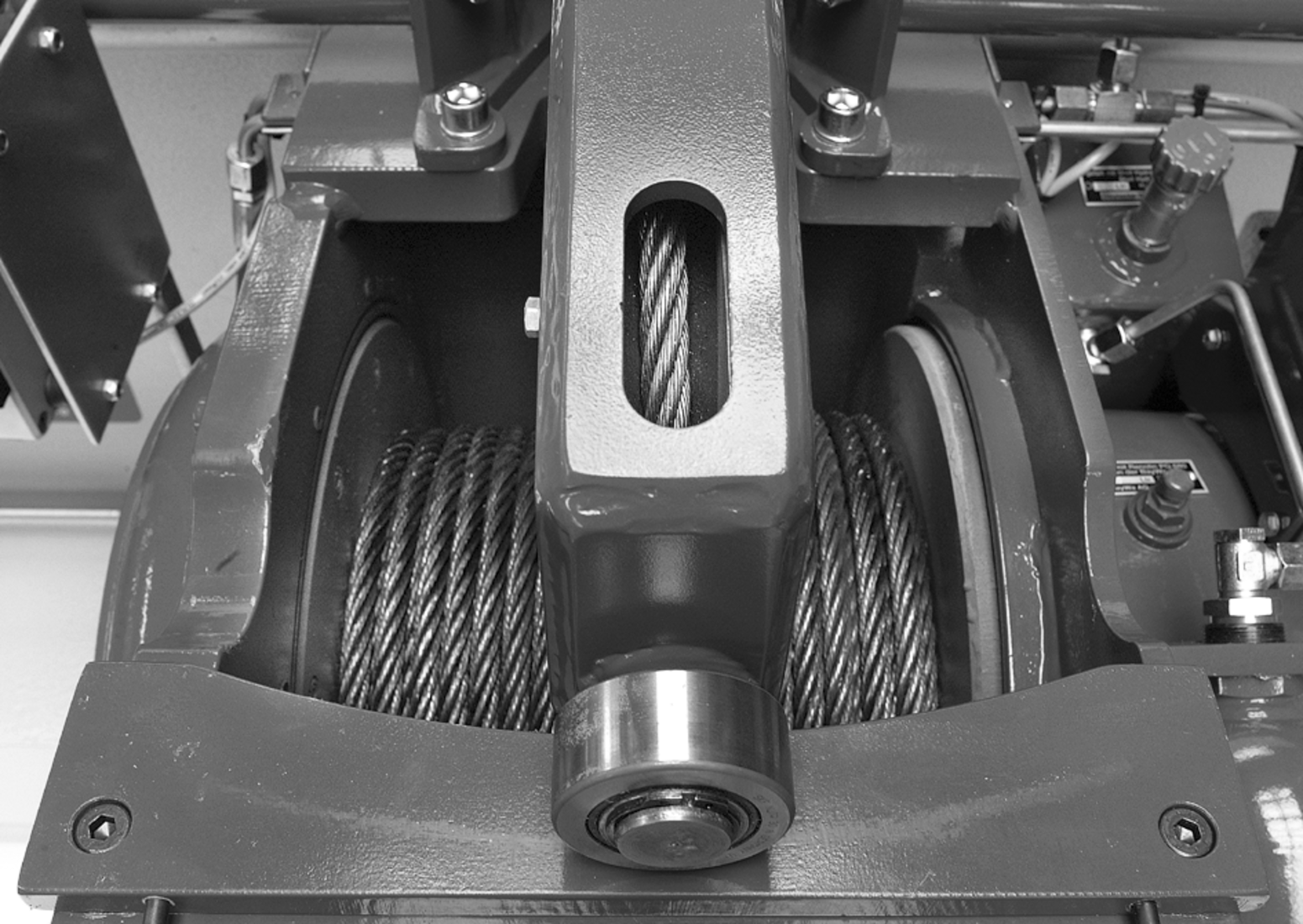

Seilverteilung

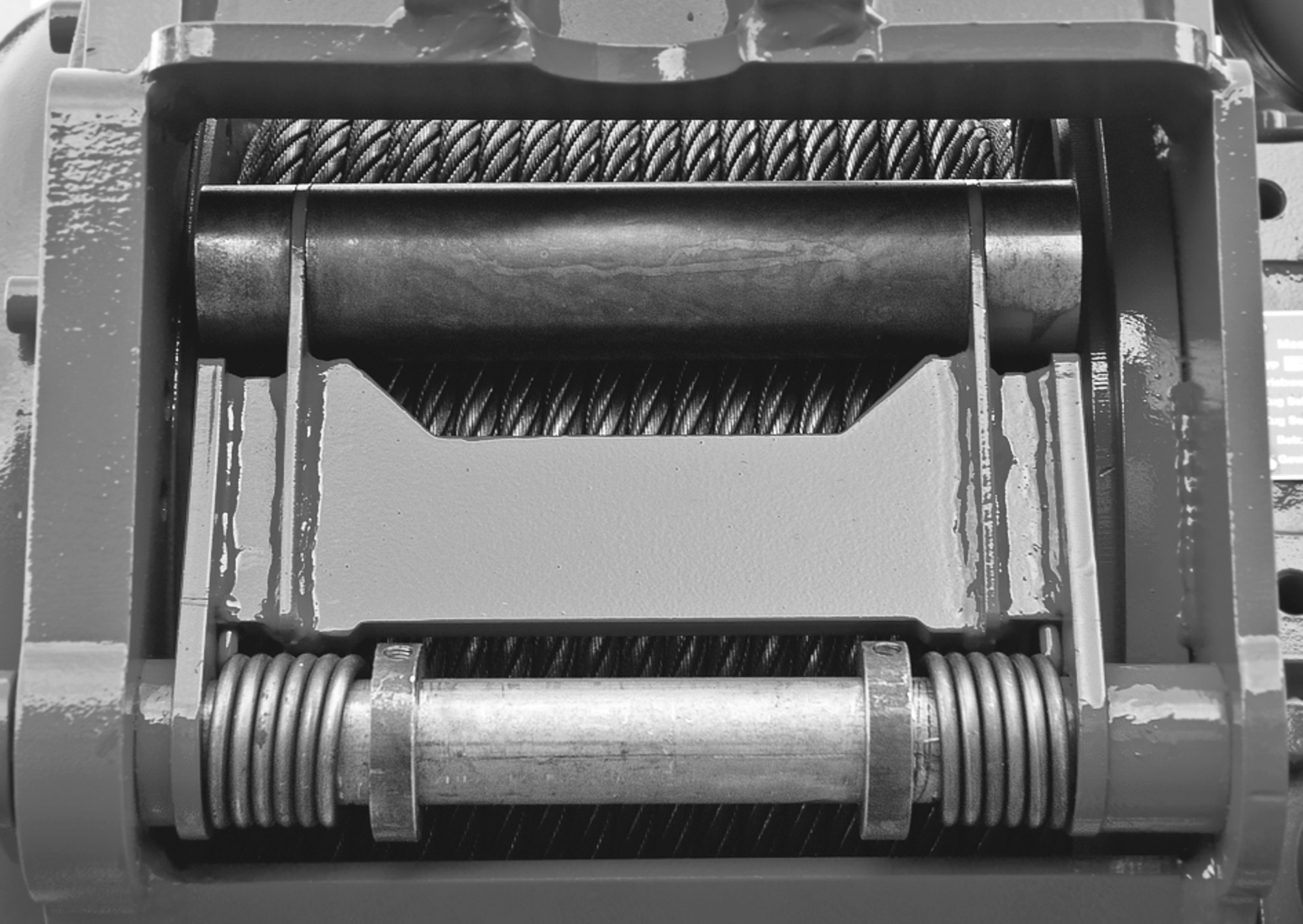

Druckrolle

Lastsenkventil über Handradoptional

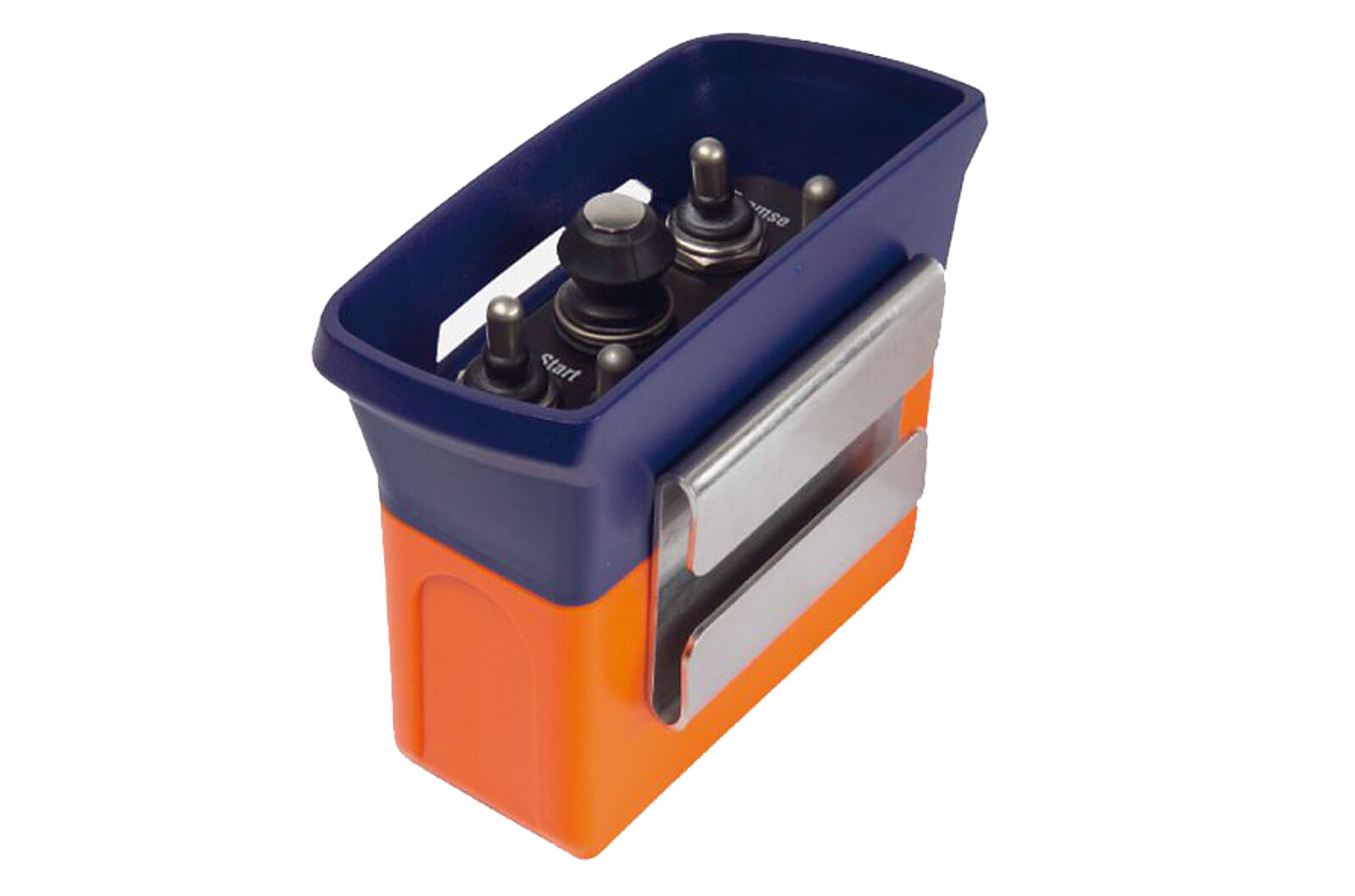

ForstfunkanlageHBC Patrol T

HBC Patrol THBC Patrol THBC Patrol THBC Patrol T
Bergstütze (Breite)1.600 mm1.900 mm1.900 mm2.100 mm2.400 mm
Stauraum

2 Werkzeugkästen, Halter für Motorsäge und Kanister

Schutzgitter gem. UVV

Abschleppkupplung, Gelenkwelle​​​​​​​

​​​​​​​

Sicherheitsprüfungnach KWF und CE-Richtlinien
Gewicht ohne Seilca. 540 kgca. 640 kgca. 740 kgca. 790 kgca. 840 kg





Optionale Seilwindenausstattung


Seileinlaufbremseoptionaloptionaloptionaloptional

optional

Exaktspulungoptionaloptional

optional

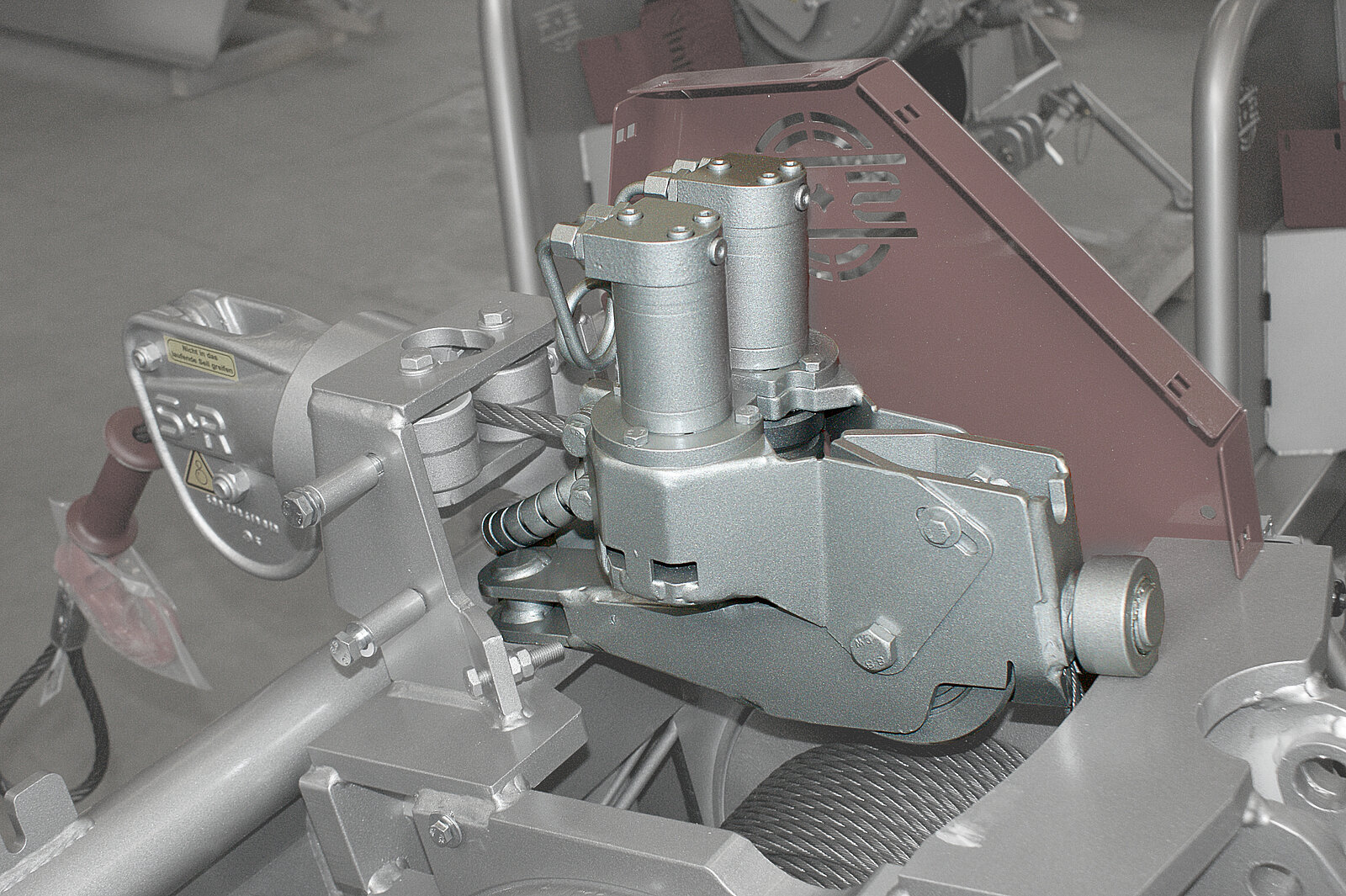

TWIN-Seilausstoßoptionaloptionaloptional

optional

Lastsenkventil über Handradoptionaloptionaloptional

optional

Prop. Bremsventil über Funksteuerungoptionaloptionaloptionaloptional

optional

Konstantzugoptionaloptional

Bergstütze 1.900 mmoptional​​​​​​​
Bergstütze 2.100 mmoptionaloptional​​​​​​​​​​​​​​

Bergstütze 2.400 mmoptionaloptionaloptional

​​​​​​​

Klappschild (hydr. klappbar mit 2 DW Zylindern)optionaloptionaloptional

optional

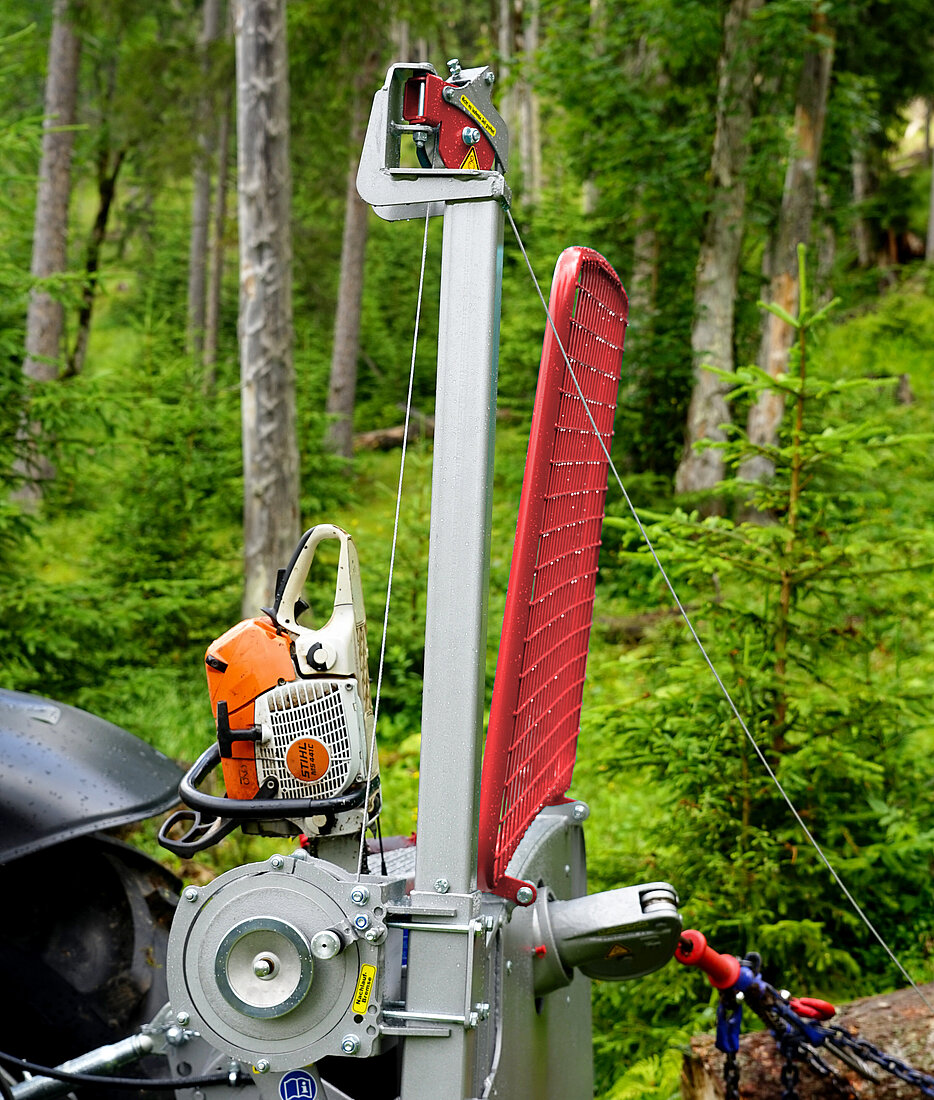

Seil-Rückholwindeoptionaloptionaloptionaloptional
Umkehrgetriebe für Front- und Heckanbauoptionaloptionaloptionaloptional

optional

Anti-Kipp-Systemoptionaloptionaloptionaloptionaloptional



Technische Daten Profi Doppeltrommelseilwinden

DoppeltrommelgetriebeseilwindeDW612DW712DW862DW1012
Zugkraft untere Seillage2x 61 kN2x 71 kN2x 86 kN2x 105 kN
Zugkraft obere Seillage2x 45 kN2x 52 kN2x 61 kN2x 73 kN

Maximal empfohlene Seillänge (je Trommel)

Ø 11 mm x 140 mØ 12 mm x 120 mØ 13 mm x 100 m

Ø 14 mm x 85 m

Schnecken- und Stirnradgetriebe im Ölbad

Mehrscheiben-LamellenkupplungSintermetallSintermetallSintermetall

Sintermetall

Mehrscheiben-LamellenbremseOrganische BremsbelägeOrganische BremsbelägeOrganische BremsbelägeOrganische Bremsbeläge
Mittlere Seilgeschwindigkeit bei 540-10,6 m/s0,6 m/s0,4 m/s

0,4 m/s

Seilverteilung

Druckrolle

​​​​​​​

Forstfunkanlage

HBC 511 Patrol D

HBC 511 Patrol DHBC 511 Patrol DHBC 511 Patrol D
Bergstütze (Breite)2.100 mm2.100 mm2.100 mm2.400 mm
Stauraum

2 Werkzeugkästen, Halter für Motorsäge und Kanister

Schutzgitter gem. UVV​​​​​​​​​​​​​​​​​​​​​

​​​​​​​

Abschleppkupplung, Gelenkwelle​​​​​​​​​​​​​​​​​​​​​

​​​​​​​

Sicherheitsprüfungnach KWF und CE-Richtlinien
Gewicht ohne Seilca. 1.020 kgca. 975 kgca. 985 kgca. 1040 kg





Optionale Seilwindenausstattung


Seileinlaufbremseoptionaloptionaloptional

optional

TWIN-Seilausstoßoptionaloptionaloptional

optional

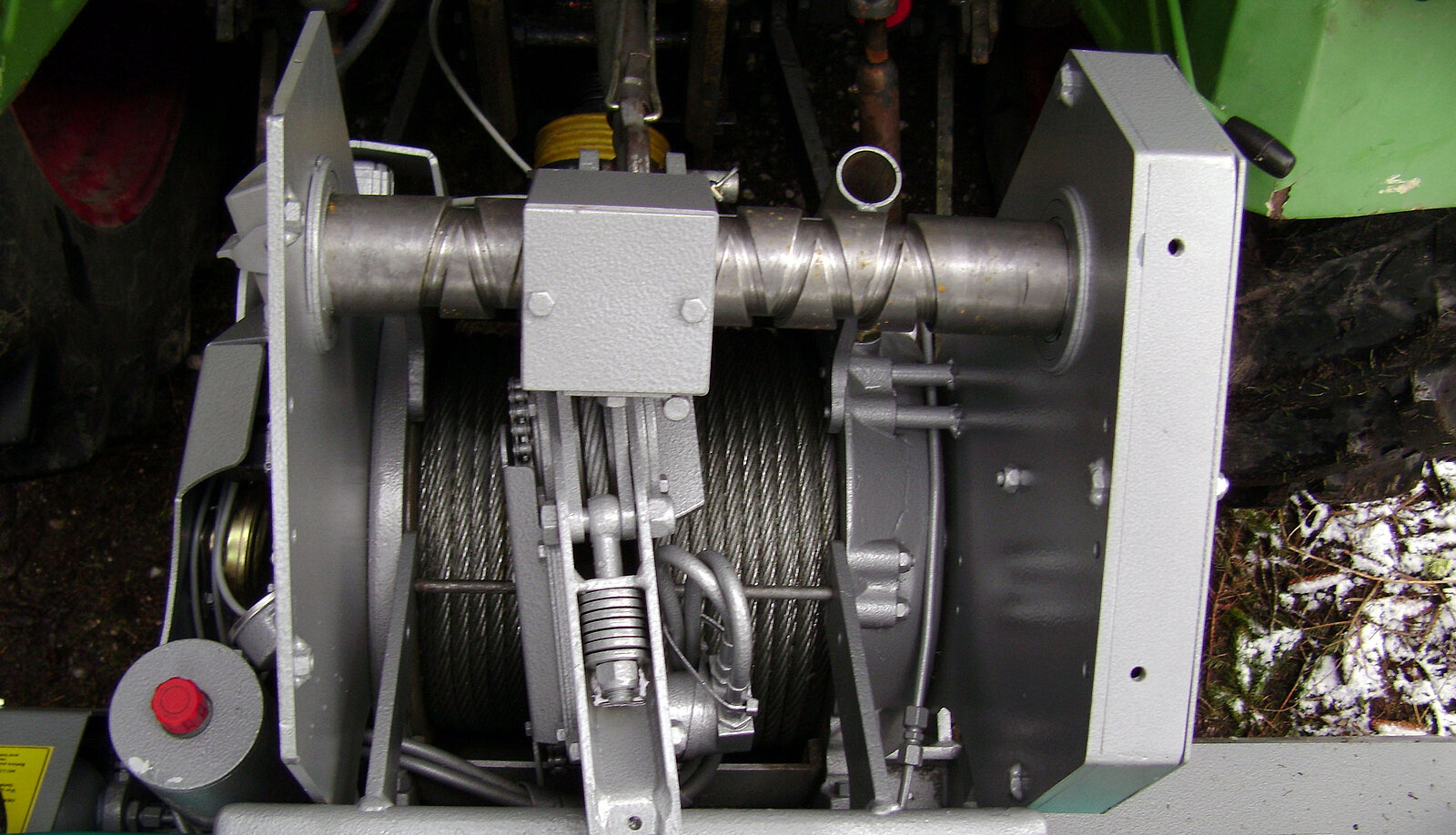

Kreuzspindeloptionaloptionaloptional

optional

Lastsenkventil über Handradoptionaloptionaloptional

optional

Prop. Bremsventil über Funksteuerungoptionaloptionaloptional

optional

Bergstütze 2.400 mmoptionaloptionaloptional

​​​​​​​

Klappschild (hydr. klappbar mit 2 DW Zylindern)optionaloptionaloptional

optional

Seil-Rückholwindeoptionaloptionaloptionaloptional
Umkehrgetriebe für Front- und Heckanbauoptionaloptionaloptional

optional



Zu beachten:
Zum Ermitteln der optimalen Seillänge muss von der maximalen Seilkapazität 10 % abgezogen werden.


Wichtig:
Bitte beachten Sie die gesetzlich vorgeschriebene Bruchlast bei der Seilausstattung der Seilwinde.
